Реферат



Изобретение относится к радиотехнике и может быть использовано для демодуляции частотно-модулированных сигналов и в системах слежения. Цель изобретения - увеличение крутизны дискриминационной х-ки. Частотный дискриминатор содержит триггер 1, резисторы 2, 7, диоды 3, 8,конденсаторы 4, 9, 12, амплитудный компаратор (АК) 5, формирователь 6 коротких импульсов. Триггер I из входного частотно-модулированного сигнала формирует сигнал меаадра. Сигнал меандра через RC-цепочку (резистор 2, конденсатор 4), осуществляющую задержку сигнала, поступает на АК 5. Импульс с АК 5 заряжает конденсатор 9 до напряжения, определяемого его .длительностью. Формирователь 6 из инверсного сигнала меандра формирует импульсы, которые поочередно о ткрьшаю т ключи JO,JJ . При открытом ключе 11 напряжение с конденсатора 9 переносится на конденсатор 12. При открытом ключе 10 конденсатор 9 разряжается. 2 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19> (Ш ц11 4 Н 03 D 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A ВТОРСКОМ . СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И.ОТКРЫТИЙ (21 ) 4122734/24-09. (22) 24.09.86 (46) 15.08.88. Бюл . № 30 (72) В.Я. Рекутин, В.П. Глушковский, О.В. Покидьппев и А.Д. Самойленко (53) 621.376.332(088.8) (56) Патент Японии № 58-28784, кл. Н 03 К 9/06, 1983. (54) ЧАСТОТНЫЙ ДИСКРИМИНАТОР (57) Изобретение относится к радиотехнике и может быть использовано для демодуляции частотно-модулированных сигналов и в системах слежения. Цель изобретения — увеличение крутизны дискриминационной х-ки. Частотный дискриминатор содержит триггер 1, резисторы 2, 7, диоды 3, 8,конденсаторы 4, 9, 12, амплитудный компаратор (AK) 5, формирователь 6 коротких импульсов.

Триггер 1 нз входного частотно-модулированного сигнала формирует сигнал меандра. Сигнал меандра через ВС-цепочку (резистор 2, конденсатор 4), осуществляющую задержку сигнала, поступает на АК 5. Импульс с АК 5 заряжает конденсатор 9 до напряжения, определяембго его,длительностью. Формирователь 6 из инверсного сигнала меандра формирует импульсы, которые поочередно открывают ключи 10,11 . При откры- том ключе 11 напряжение с конденсатора 9 переносится на конденсатор !2.

При открытом ключе 10 конденсатор 9 ф разряжается. 2 ил, 14) 7169

Изобретение относится к радиотехйике и может быть использовано для демодуляции частотно-модулированных сигналов и в системах слежения за часто- 5 той. . Цель изобретения — увеличение крутизны дискриминационной характеристики.

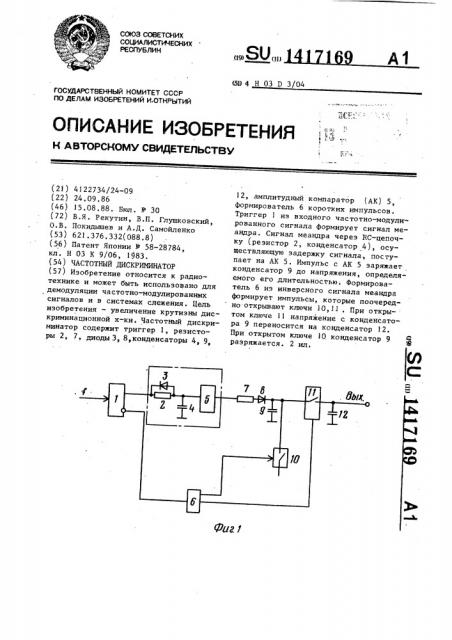

Ка фиг. 1 приведена структурная 10 электрическая схема частотного дискриминатора, на фиг. 2 — временные диаграммы.

Частотный дискриминатор содержит триггер 1, первый резистор 2, второй 15 диод 3, дополнительный конденсатор 4, амплитудный компаратор 5, формирователь 6 коротких импульсов, второй резистор 7, первый диод 8, первый конденсатор 9, первый ключ 10, второй 20 ключ 11 и второй конденсатор 12.

Частотный дискриминатор работает следующим образом.

Входной частотно-модулированный сигнал импульсной формы поступает на счетный вход триггера 1, на выходах которого формируется меандр (фиг. 2а, б). С прямого выхода триггера импульсы длительностью с поступают через

RC-цепочку (резистор 2 †.конденсатор

4) на вход амплитудного компаратора 5 (фиг. 2,в). Указанная цепочка осущесТвляет задержку выходного импульса триггера 1 на время <,, определяемое постоянной времени цепи 35 R2-Ñ4 и порогом срабатывания амплитудного компаратора 5. Сформированный на выходе амплитудного компаратора 5 импульс длительностью „„„= — (фиг. 2,г) через второй 40 резистор 7 и первый диод 8 заряжает первый конденсатор 9 до напряжения, определяемого длительностью указанного импульса (фиг.2,д), С инверсного выхода триггера 1 (фиг. 2,б) сигнал прямоугольной формы поступает на формирователь 6 коротких импульсов, где формируются импульсы по фронту сигнала. Сформированный на первом выходе формирователя 6 импульс с (фиг. 2,е) открывает второй ключ 11, через который заряд с первого конденсатора 9 переносится на второй конденсатор 12. По окончании импульса,с с второго выхода формирователя 6 импульс длительностью

7 (фиг.2,ж) открывает первый ключ

I0, разряжающий первый конденсатор

9. При этом сумма длительностей им- пульсов (+ с должна быть меньше длительности импульса ñ< . Во время действия второго полупериода выходного сигнала триггера 1 конденсатор

4 разряжается через второй диод 3 ° з

Формула изобретения

Частотный дискриминатор, содержащий формирователь коротких импульсов, первый и второй выходы которого подключены к управляющим входам первого и второго ключей соответственно, при этом вход первого ключа соединен с одним выводом первого конденсатора, другой вывод которого подключен к общей шине, точка соединения первого ключа с первым конденсатором подключена к входу второго ключа, выход которого соединен с одним выводом второго конденсатора, другой вывод которого подключен к общей шине, отличающийся тем, что, с целью увеличения крутизны дискриминационной характеристики, в него введены триггер, вход которого является входрм частотного дискриминатора, последовательно соединенные первый резистор, амплитудный компаратор, второй резистор и первый диод, катод которого подключен к входу второго ключа, второй диод и дополнительный конденсатор, включенный между входом амплитудного ком- паратора и общей шиной, при этом прямой выход триггера подключен к другому выводу первого резистора и ; катоду второго диода, анод которого подключен к входу амплитудного компаратора, инверсный выход триггера подключен к входу формирователя коротких импульсов, а выход первого ключа соединен с общей шиной..
