Изобретение относится к вентиляционной технике, а именно к устройствам для предотвращения распространения пламени из пьшеочистного оборудования при взрыве в нем в вытяжные и приточные воздухов.оды, не содержащие волокнистые материалы в виде взвеси, и позволяет повысить надежность срабатывания и эффективность огнезащиты. Запорное устройство содержит корпус 1 с поворотной заслонкой, вьтолненной

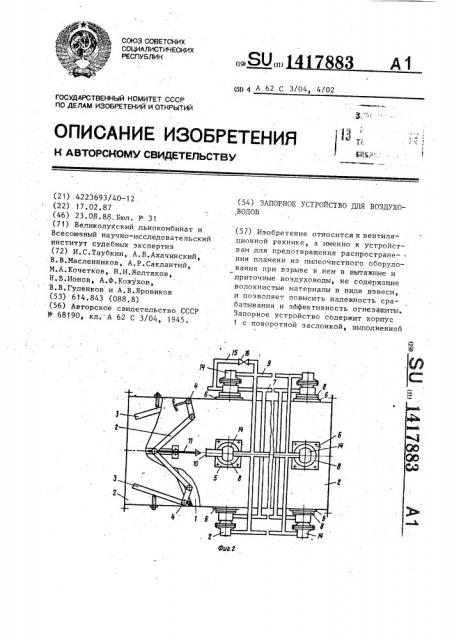

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

09) (и) цц 4 А 62 С 3/04, 4/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

1 з ; р! 1,с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) .4223693/40-12 . (22) 17.02.87 (46) 23.08.88.Бюл. Р 31 (71) Великолукский льнокомбинат и

Всесоюзный научно-исследовательский институт судебных экспертиз (72) И.С.Таубкин, А.В.Ахачинский, В.В.Масленников, А.P.Ñàêëàíòèé, М.А.Кочетков, Н.И.Желтяков, Н.В.Ионов, А.Ф.Кожухов, В.В.Гуленков и А.В.Яровиков (53) 614.843 (088.8) (56) Авторское свидетельство СССР

9. 68190, кл. А 62 С 3/04, 1945. (54) ЗАПОРНОЕ УСТРОЙСТВО ДЛЯ ВОЗДУХО,В ОДОВ (57) Изобретение относится к вентиляционной уехнике, а именно к устройствам для предотвращения распространения пламени из пылеочистного оборудования при взрыве в нем в вытяжные и приточные воздуховоды, не содержащие волокнистые материалы в виде взвеси, и позволяет повысить надежность срабатывания и эсЬфективность огнезащиты, Запорное устройство содержит корпус с поворотной заслонкой, выполненной

141 в виде пластин 3, установленных на горизонтальных или вертикальных осях

4. Насадок 5 и дополнительные насадки

6 для распыления огнетушащего средства соединены с магистралью 7 для его подачи. На каждом из насадков установлены клапаны 8 для перекрытия магистрали 7. Устройство снабжено побудительным трубопроводом 9, один конец которого перекрыт мембраной 10 и размещен в зоне заслонки. Элемент 11 для разрушения мембраны кинематически связан посредством шарнирно-рычажного

7883 ( механизма 12 с поворотной заслонкой. Элемент 11 соединен с шарнирно-рычажным механизмом 12 с возможностью регулировки зазора между мембраной и элементом 11 для ее разрушения, Элемент 11 имеет обращенные к мембране режущие и колющие кромки. Каждый из клапанов 8 выполнен с мембранным приводом 14, соединенныс с побудительным трубопроводом 9. Устройство содержит патрубок 15, который сообщается с магистралью 7 и побудительным трубопроводом 9. 4 з.п. ф-лы, 3 ил.

Изобретение относится к области вентиляционной техники, а именно к устройствам для предотвращения распространения пламени из пылеочистного оборудования при взрыве в нем в 5 вытяжные и приточные воздуховоды.

Цель изобретения — повышение надежности срабатывания и эффективности огнезащиты воздуховодов, На фиг.1 показано запорное устройство для воздуховодов; на фиг.2— то же, в другом варианте исполнения; на фиг.3 — элемент для разрушения мембраны.

Запорное устройство для воздуховодов содержит корпус 1, соединенньп с воздуховодом 2. В корпусе 1 установлена поворотная заслонка, выполненная в виде пластин 3, установленных на горизонтальных или вертикаль20 ных осях 4. Насадок 5 и дополнительные насадки 6 для распыления огнетушащего средства соединены с магистралью 7 для его подачи. На каждом из насадков 5 и 6 установлены клапаны 8 для перекрытия магистрали 7. Устройство снабжено побудительным трубопроводом 9, один конец которого перекрыт мембраной 10, Элемент 11 для разруше30 ния мембраны кинематически связан посредством шарнирно-рычажного механизма 12 с поворотной заслонкой. Конец побудительного трубопровода 9, перекрытый мембраной 10, размещен в зоне заслонки, а элемент 11 для раз- 35 рушения мембраны соединен с-рычажношарнирным механизмом 12 с возможно-:. стью регулировки зазора между мембраной 10 и элементом 11 для ее разрушения. Элемент 11 имеет обращенные к мембране режущие и колющие кромки 13.

Каждый из клапанов 8 выполнен с мембранным приводом 14, соединенным с побудительным трубопроводом 9, При расположении пластин 3 на горизонтальных осях 4 центр тяжести пластин

3 расположен с противоположной от шарнирно-рычажного механизма 12 стороны осей 4, а равнодействующая сила от веса всех пластин превьппает равнодействующую силу от веса шарнирнорычажного механизма 12 и элемента 11 для разрушения мембраны. Устройство содержит патрубок 15 с вентилем 16.

Патрубок 16 соединен с магистралью

7 и с побудительным трубопроводом 9.

Устройство может быть снабжено цилиндрической камерой 17, закрепленной на конце побудительного трубопровода, размещенного в зоне заслонки. При этом мембрана 10 перекрывает один из торцов камеры 17. Другой торец камеры

17 перекрыт дополнительной мембраной

18. Мембраны выполнены из металлической формы или пленки из полимерного материала. Диаметр мембраны превьппает длину проекции траектории движения элемента 11, на мембрану в 1,2-1,3 раза, Режущие и колющие кромки 13 образованы заостренным концом элемента

11 и привареными к нему, например, под углом 90 тонкими металлическими пластинами 19 треугольной формы, причем расстояние между выступающими з 141 вершинамй пластин 19 составляет 0,80,9 диаметра мембраны (при прямолинейном перемещении элемента 11).

Устройство работает следующим образом.

При его установке на линии очищенного воздуха, поступающего из пылеочистного оборудования, например фильтра (не показан), воздух свободно проходит через устройство. При взрыве аэровзвеси давление в фильтре резко повышается и поток воздуха внутри запорного устройства резко ускоряется. Подъемная сила, действующая на пластины 5, становится больше результирующей составляющей их веса, вследствие чего пластины поворачиваются, а элемент .1! движется вместе с шар-.

-нирно-рычажным механизмом 12 и разрушает мембраны 10 и 18. Давление огнетушащего средства в мембранном приводе 14 клапана 8 каждого насадка становится ниже, чем давление в магистрали 7,. и клапаны 8, открываясь пропускают отнетушащее средство в насадки. Продолжая вращение пластины, перекрывают проходное сечение корпуса устройства и фиксируются в закрытом положении.

Использование изобретения позволяет предотвращать распространение. пла.мени по приточным и вытяжным воздуховодам .в цех и на рабочие места после взрыва в пылеочистном оборудовании.

Предполагается внедрение приспособления на предприятиях, имеющих аспирационные системы со взрывоопасными пылями.

Формула изобретения

1. Запорное устройство для воздуховодов, содержащее соединенный с

7883 воздуховодом корпус с поворотной заслонкой, насадок для распыления огнетушащего средства, соединенный с магистралью для его подачи, и клапан

5 для перекрытия магистрали, о т л и— ч а ю щ е е с я тем, что, с целью повышения надежности срабатьгвания и эффективности огнезащиты, оно снабжено мембраной, побудительным трубопроводом, один конец которого перекрыт мембраной и размещен в зоне заслонки, и элементом для разрушения мембраны, кинематически связанным с, поворотной заслонкой, а клапан выполнен с мембранным приводом, соединенным с другим концом побудительного трубопровода, и установлен на насадке.

2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что оно снабжено дополнительными насадками с клапанами, имеющими мембранные приводы, соединенными с побудительным

25 трубопроводом и магистралью для пода-, чи огнетушащего средства.

3. Устройство по пп.1 и 2, о т— л и ч а ю щ е е с я тем, что кинематическая связь элемента для разрушения мембраны с заслонкой выполнена в виде шарнирно-рьгчажного механизма. !

4. Устройство по пп.1 — 3, о т— л и: ч а ю щ е е с я тем„ что элемент для разрушения мембраны соединен с рычажно-шарнирным механизмом с возможностью регулировки зазора между мембраной и элементом для ее разрушения. . 40 5. Устройство по пп.1 — 4, о т— л и ч а ю .щ е е с я тем,что элемент для разрушения мембраны имеет обращенные к мембране режущие и колющие кромки.

1417883
