Реферат



Изобретение относится к технике разделения материалов по.физико-мехаг ническим свойствам и м.б. использовано к сельском хозяйстве, горнорудной пром-ти. Цель изобретения - повышение качества сеп;арации. Пространственно сориентированные фрикционные деки (Д) 1, собранные в два пакета, расположены на вибростолах 2, установленных на цилиндрических пружинах 4 промежуточной рамы 5. Угол наклона рабочих поверхностей Д 1 в продольном направлении к горизонту изменяется механизмом 6, в поперечном - механизмом 7-. При этом в Д 1 выполнены профильное канавки под углом J к верхнему продольному обрезу Д 1, определяемым соотношением (90° -), где - угол между верхним продольным обрезом Д 1 и линией наибольшего ската. Над Д 1 смонтировано питающее устр-во 9, с четырех сторон Д 1 - приемники продуктов разделения. Привод вибровозбудителя направленного действия, жестко прикрепленного к вибростолам 2, осуществляется от электродвигателя. Исходный материал поступает из устр-ва 9 на Д 1. Одновременно с продольным двих ением частицы материала движутся вверх и вниз вдоль канавок и в зависимости от своих физико-механических свойств разгружаются в соответствую щне приемники. 4 ил. § (Л

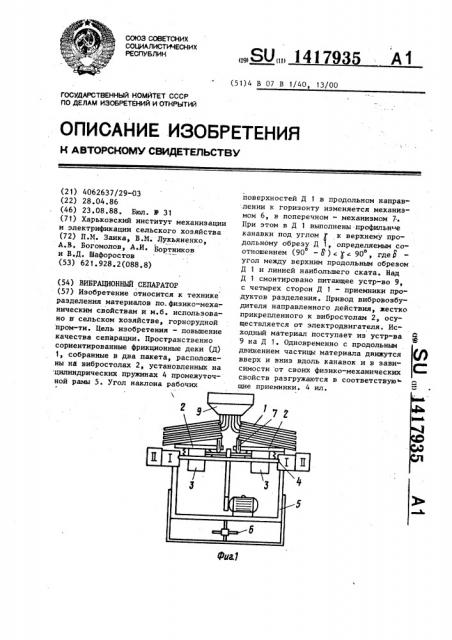

СОЮЗ СО8ЕтСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU,„, 141793 (51)4 В 07 В 1/40, 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

C ф

ГОСУДАРСТ8ЕНКЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4062637/29-03 (22) 28.04.86 (46) 23.08.88. Бюл. У 31 (71) Харьковский институт механизации и электрификации сельского хозяйства (72) II.М. Заика, В.И. Лукьяненко, А.В. Богомолов, А.И..Бортников и В.Д. Шафоростов (53) 621.928.2(088.8) (54) ВИБРАЦИОННЫЙ СЕПАРАТОР (57) Изобретение относится к технике разделения материалов по.фнзико-меха-. ническим свойствам и м.б. использовано в сельском хозяйстве, горнорудной пром-ти. Цель изобретения — повьппение качества сепарации. Пространственно сориентированные фрикционные деки (Д)

1, собранные в два пакета, расположены на вибростолах 2, установленных на цилиндрических пружинах 4 промежуточной рамы 5. Угол наклона рабочих

В поверхностей Д 1 в продольном направлении к горизонту изменяется механизмом 6, в поперечном — механизмом 7..

При этом в Д 1 выполнены профильн 1е канавки под углом 1" к верхнему продольному обрезу Д 1, определяемым соотношением (90 — о ) с 90, где Е угол между верхним продольным обрезом .

Д 1 и линией наибольшего ската. Над

Д 1 смонтировано питающее устр-во 9, с четырех сторон Д 1 — приемники продуктов разделения. Привод вибровозбудителя направленного действия, жестко прикрепленного к вибростолам 2, осуществляется от электродвигателя. Исходный материал поступает из устр-ва

9 на Д 1. Одновременно с продольным движением частицы материала движутся вверх и вниз вдоль канавок и в зави" симости от своих физико-механических свойств разгружаются в соответствую щие приемники. 4 ил.

1417935

Изобретение относится к технике для разделения материалов по комплексу физико-механических свойств и может быть использовано в сельском хозяйстве, горнорудной промышленности.

Целью изобретения является повышение качества сепарации.

На фиг. 1 изображена конструктивная схема вибрационного сепаратора, вид спереди; на фиг. 2 — расположение профилей рабочих поверхностей по отношению к плоскости вибрации; на фиг. 3 — вибрационный сепаратор, вид сбоку; на фиг. 4 — то же, вид сверху.

Вибрационный сепаратор состоит иэ рабочих фрикционных дек 1, собранных в два пакета, установленных на вибростолы 2. К вибростолам жестко кре- 20 пятся дебалансные двухвальные вибраторы 3 направленного действия. Вибростолы установлены на цилиндрических пружинах 4 промежуточной рамы 5. Угол наклона рабочих поверхностей в про- 25 дольном направлении к горизонту изменяется механизмом 6, в поперечном— механизмом 7. Промежуточная рама 5 установлена шарнирно на станине 8.

Над рабочими деками 1 смонтировано щ питающее устройство 9„ Сепарируемый материал на рабочие поверхности поступает по гибким и прозрачным (для наблюдения) трубкам 10. Разделяемые компоненты смеси перемещаются в приемники 11 продуктов разделения, расположенные со всех четырех сторон рабочих поверхностей. Привод вибраторов осуществляется посредством ременной передачи 12 от электродвигателя 13.

Рабочие фрикционные деки 1 выполнены профильными (профили канавок могут иметь различный вид, в частности прямоугольный). Причем глубина профилей возрастает в направлении движения семян. Профили рабочих поверхностей 14 выполнены к плоскости вибрации под углом tI,равным (90 -ц )< II 90 „. где — угол между верхним продольным обрезом дек и профильными канавками; о — угол между верхним продольным обрезом дек и линией наибольшего . ската.

Рабочие поверхности обоих пакетов в продольном направлении должны быть установлены с уклоном по ходу движения сепарируемого материала. В поперечном направлении рабочие поверхности каждого пакета устанавливаются с уклоном от центра симметрии установки.

Во время работы сепаратора одновременно с продольным движением частицы будут двигаться и вдоль канавок профилей в зависимости от своих физико-механических свойств (формы, шероховатости, упругости и т.д.): одни — вниз, другие — вверх.

При работе сепаратора в приемники 11 (I-IV) поступают частицы округлой формы, менее шероховатые, более упругие, в приемники (Ч-Ч??Х), наоборот, поступают частицы плоской формы, более шароховатые, менее упругие. Геометрические размеры частиц, поступающих в приемники также различны: в приемники (I и VIII) поступают частицы небольших размеров, в приемники (IV и V) — крупные частицы. В приемники (II, Ш., VI, VII) поступают частицы промежуточных фракций.

Формула иэ обретения

Вибрационный сепаратор, включающий установленные на амортизаторы пространственно ориентированные фрикцион1 ные деки, в которых выполнены профильные канавки, вибровозбудитель направленного действия, питатель и приемники продуктов разделения, о т— л и ч а ю шийся тем, что, с целью повышения качества сепарации, профильные канавки выполнены под углом к верхнему продольному обрезу дек, определяемым соотношением (90 — Е )($ с 90, где Я вЂ” угол между верхним продольным обрезом дек и линией наибольшего ската.

1417935

ФигЗ

Фиа2
