Способ сортировки длинномерных изделий и автоматическая линия для сортировки длинномерных изделий

Способ сортировки длинномерных изделий и автоматическая линия для сортировки длинномерных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-сортировочной технике в машиностроении , в частности к сортировке длинномерных изделий, и позволяет сократить отходы материала и производственные площади. Способ сортировки длинномерных изделий заключается в их предварительной сортировке по длинам, размещении в емкости и передаче информации о размерах в блок памяти системы управления. Дальнейшая сортировка заключается в формировании групп сначала из изделий, количество которых наибольшее, затем из изделий, количество которых соответствует не менее, чем половине приемной емкости. Оставшиеся изделия комплектуют в группы с увеличенным интервалом размеров. Автоматическая линия для реализации способа состоит из механизма 1 поштучной выдачи изделий , средства 2 для определения длины , емкости 3, двух продольных конвейеров 7 и 8, поперечного транспор- , тера 9, адресных секций 11-17 с прит емкостями 18,19 и 20 и повоемными ротными 1 ил. рычагами 22 и 23. 2 с.п.ф-лы, /4f с (Л ;о со X)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (Н) (51) 4 В 07 С 5/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4049216/24-12 (22) 07 ° 04.86 (46) 23.08,88. Бюл. 1(- 31 (71) Научно-производственное объединение "Атомкотломаш" (72) М.Ю.Крайнович и В.С.Марков (53) 621.928.1 (088.8) (56) Авторское свидетельство СССР

В 1233966, кл. В 07 С S/04, 1984. (54) СПОСОБ СОРТИРОВКИ ДЛИННОМЕРНЫХ

ИЗДЕЛИЙ И АВТОМАТИЧЕСКАЯ ЛИНИЯ ДЛЯ

СОРТИРОВКИ ДЛИННОМЕРНЬИ ИЗДЕЛИЙ (57) Изобретение относится к контрольно-сортировочной технике в машиностроении, в частности к сортировке длинномерных изделий, и позволяет сократить отходы материала и производственные площади. Способ сортировки длинномерных иэделий заключается в их предварительной сортировке по длинам, размещении в емкости и передаче информации о размерах в блок памяти системы управления. Дальнейшая сортировка заключается в формировании групп сначала иэ изделий, количество которых наибольшее, затем из изделий, количество которых соответствует не менее, чем половине приемной емкости. Оставшиеся изделия комплектуют в группы с увеличенным интервалом размеров ° Автоматическая линия для реализации способа состоит из механизма 1 поштучной выдачи иэделий, средства 2 для определения длины, емкости 3, двух продольных конвейеров 7 и 8, поперечного транспортера 9, адресных секций 11-17 с при-. емными емкостями 18,19 и 20 и поворотными рычагами 22 и 23. 2 с.п,ф-лы, 1 ил.

1417938

Изобретение относится к контроль-- но-сортировочной технике в машиностроении и может быть использовано, в частности, для сортировки длинномерных иэделий.

Целью изобретения является сокра- щение отходов материала и производственных площадей.

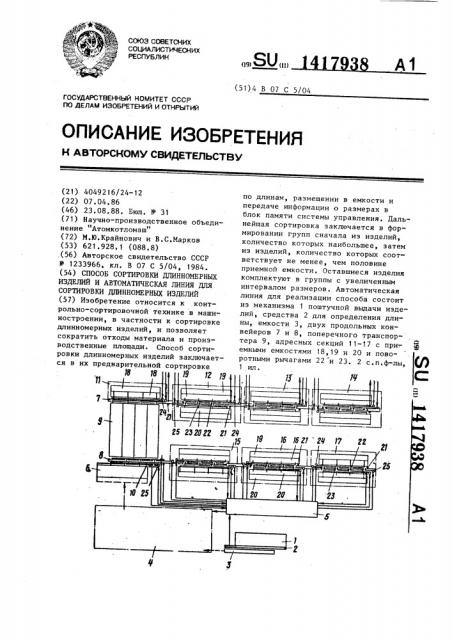

На чертеже изображена автоматическая линия, реалйзующая способ сортировки длиномерных изделий.

Автоматическая линия, реализующая способ сортировки длинномерных изделий, состоит из участка предварительного определения размеров и промежу- точного хранения длинномерных изделий, а также средства для сортировки.

Конструктивно первый участок содержит установленные в технологической последовательности механизм 1 поштучной выдачи изделий, средство 2 для предварительного определения размеров, емкость 3 для сброса изделий, промежуточный склад 4, снабжен- ный адресным устройством с ячейками и штабельным укладчиком.

Средство 2 для определения размеров выполнено в виде расположенных вдоль рольганга датчиков, например фотоэлементов. К роль.ангу, снабженному сбрасывателями, примыкают емкости 3. Отделение механизма и устройства связаны между собой системой 5 управления, Склад 4 через транспортные средства связан средством 2 определения размеров и с механизмом 6 поштучной выдачи изделий.

Средство для сортировки состоит из двух параллельных продольных конвейеров 7 и 8, связанных поперечным транспортером 9, установленным в зоне размещения механизма 6 поштучной выдачи изделий между измерителем 10 длины и адресной секцией 11. Средство для сортировки кроме того содержит шесть аналогичных адресных секций 1217, расположенных по три вдоль каждого из конвейеров 7 и 8. Адресные секции 11-17 снабжены двусторонними сбрасывателями и приемныьы емкостями

18 — 20, попарно расположенными по обе стороны конвейеров 7 и 8.

Адресные секции снабжены также контактными. выключателями 21, уста" новленными по ходу перемещения сортируемых изделий, Каждый двусторонний сбрасыватель состоит из поворотных рычагов 22 и

1G

2!)

ЗО

4G

5О

23, смонтированных на осях и связанных с индивидуальными приводами 24 и 25, Способ сортировки реализуется следующим образом.

Иэделия механизмом 1 поштучной выдачи последовательно выдаются на рольганг средства 2 для определения длины. Измеренные иэделия сбрасываются в емкость 3, заполняемую по мас" се до заданной величины, а данные о длинах изделий поступают в блок памяти системы 5 управления. По мере заполнения емкость 3 передается в склад 4, в блок памяти системы 5 управления поступает информация о номере емкости, фактической длине изделий и количество их в емкости 3, Аналогично заполняются другие емкости 3.

При необходимости комплектной выдачи определенного количества изделий в производство сортировка и комплектование их по группам длин осуществляется в устройстве для сортировки.

При этом система 5 управления вызывает необходимое количество емкостей

3 со склада 4 и осуществляет с учетом фактических длин необходимый расчет с определением адресов изделий по секциям 11-17. Изделия их емкостей

3 высыпаются в механизм 6 поштучной выдачи и последовательно подаются на измеритель 10 длины. Данные о дли-. нах поступают в систему 5 управления, гле определяется маршрут перемещений изделий. Возможны два маршрута — на конвейер 8 или на транспортер 9 с последующей передачей на конвейер 7.

Так, например, если изделия необходимо уложить в одну иэ емкостей

20, установленную в адресной секции

15, система управления включает соответствующий привод 25, который, поворачивая ось, сбрасывает изделие рычагами 23 на конвейер 8. Перемещаясь по конвейеру, изделие своим передним концом нажимает на контактный выключатель 21, включается привод 25 для поворота оси с рычагами 23 адресной секции 15, изделие скатывается в емкость 20.

При адресовании изделия в адресные секции 1 1 — 14 система управления включает привод 25,,рычаги 23 занимают такое положение, при котором они перекрывают конвейер 8, а изделие с измерителя 10 скатывается на транспортер 9. Транспортером 9

7938

4 кой осуществляют иэмерекие всех иэделий и запоминание их линейных раз"

10

Формула изобретения

Составитель В.Ат анин

Редактор В.Бугренкова Техред А.Кравчук

Корректор Г.Решетник

Тираж 569 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб,, д. 4/5

Заказ 4094/7

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 з 141 изделие перемещается и сбрасывается на конвейер 7, Адресование изделий по адресным секциям и емкостям, установленным вдоль конвейера 7, осуществляется аналогично адресованию на конвей- . ере, 8.

Таким образом, сйособ сортировки длинномерных изделий состоит в том, что измеряются длины иэделий, производится их сортировка с определенным интервалом и размещение в емкости, которые затем передаются на склад, а информация о длинах изделий в каждой емкости, месте расположения емкостей на складе передается в блок памяти системы управления.

Дальнейшую сортировку осуществляют комплектацией первой сортировочной группы иэ изделий одной длины, количество которых наибольшее и превышает объем приемной емкости. После этого комплектуются группы из изделий, количество которых соответствует не менее, чем половине приемной емкости.

Оставшиеся иэделия комплектуют в группы, увеличивая интервал размеров в одной группе так, чтобы число сортировочных групп было равно количе-, ству оставшихся приемных емкостей.

Таким образом, достигается уменьшение нерациональных отходов изделий и незаполненных приемных емкостей.

1. Способ сортировки длинномерных изделий, заключающийся в измерении длины изделий, их сортировке на группы с определенным интервалом и размещением в приемные емкости, о т л ич а ю шийся тем, что, с целью сокращения отходов материала и производственных площадей, перед сортиров15

40 меров, а сортировку на группы производят в следующей последовательности: первую группу формируют из изделий одной длины, количество которых наибольшее и превышает объем приемной емкости, затем формируют группу из изделий, количество которых не меньше половины объема приемной емкости, после чего определяют суммарное количество уже заполненных емкостей и оставшиеся иэделия формируют в группы, увеличивая интервал длин в пределах одной группы так, чтобы число групп равнялось количеству оставшихся приемных емкостей.

2. Автоматическая линия для сортировки длинномерных изделий, содержащая установленные в технологической последовательности механизм поштучной выдачи изделий, устройство для сортировки и приемные емкости, а также систему управления, о т л ич а ю щ а я с я тем, что, с целью сокращения отходов материала и производственных площадей, она снабжена средством для предварительного определения размеров и промежуточным складом измеренных изделий, а средство для сортировки состоит из по меньшей мере двух параллельных сортировочных потоков, соединенных поперечным транспортером и выполненных в виде продольных конвейеров, а так" де смонтированных вдоль пих адресных секций, каждая иэ которых содержит двусторонние сбрасыватели, размещенные попарно по обе стороны от конвейера приемные емкости и контактные выключатели, при этом датчики и контактные выключатели связаны с входом системы управления, а приводы сбрасывателей — с ее выходом.
