Устройство для крепления выводов при лужении и пайке

Устройство для крепления выводов при лужении и пайке

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии производства радиотехнических средств автоматики и вычислительной техники и может быть использовано в устройствах с проводным монтажом для изготовления жгутов на шаблоне и пайку их на электроэлементы. Цель изобретения - облегчение съема проводов. В устройстве пластины выполнены в виде гребенок, шарнирно соединенных между собой съемньм стержнем. В вершинах зубьев гребенки вьтолнены отверстия . Зубья одной гребенки входят в пазы другой до совпадения осей отверстий . Стержень вставлен в отверстия , выполненные в вершинах зубьев гребенки. Устройство просто разбирается - вьшимается из отверстий зубьев стержень, открывают фиксаторы, разъединяют пластины - гребенки и через пазы освобождают провод. Устройство позволяет крепить и паять провода любой длины и проводники, связанные в жгут. 5 ил. & (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51) 4 В 23 К 3/ОО

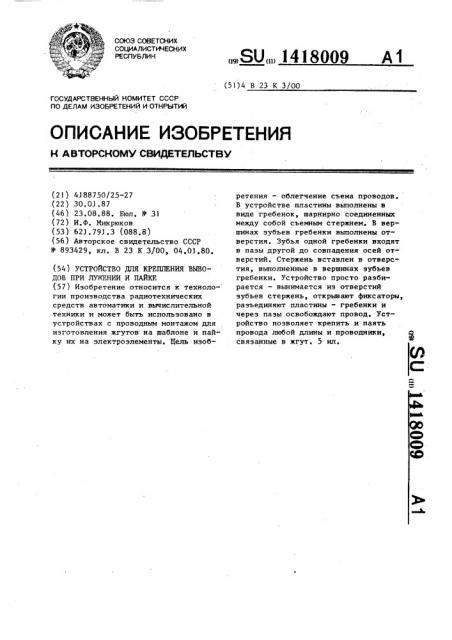

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТХРЫТИЙ (21) 4)88750/25-27 (22) 30.0).87 (46) 23.08.88. Бюл. У 31 (72) И.Ф. Иикрюков (53) 62).79).3 (088.8) (56) Авторское свидетельство СССР

Ф 893429, кл. В 23 К 3/00, 04,0),80. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ВЬ1ВОДОВ ПРИ ЛУЖЕНИИ И ПАЙКЕ (57) Изобретение относится к техноло- гии производства радиотехнических средств автоматики и вычислительной техники и может быть использовано в устройствах с проводным монтажом для изготовления жгутов на шаблоне и пайку их на электрозлементы. Цель изоб„„SUÄ„1418009 А1 ретения — облегчение съема проводов.

В устройстве пластины выполнены в виде гребенок, шарнирно соединенных между собой съемным стержнем. В вершинах зубьев гребенки выполнены отверстия. Зубья одной гребенки входят в пазы другой до совпадения осей отверстий. Стержень вставлен в отверстия, выполненные в вершинах зубьев гребенки. Устройство просто разбирается — вынимается из отверстий зубьев стержень, открывают фиксаторы, разъединяют пластины — гребенки и через пазы освобождают провод. Устройство позволяет крепить и паять провода любой длины и проводники, связанные в жгут. 5 ил.

1418009

Изобретение относится к технологии производства радиотехнических средств автоматики и вычислительной техники и может бЬ|ть использовано в устрой5 ствах с проводным монтажом для изготовления жгутов на шаблоне и пайке их на электроэлементы (разъемы, колодки, платы и др.), Цель изобретения — облегчение съе- 10 ма выводов.

На фиг. 1 изображено устройство для крепления и распайки проводов, связанных в жгут, общий вид; на фиг. 2 — то же, со сложенными пластинами; на фиг. 3 — то же, в разобранном виде; на фиг. 4 — то же, вид слева на фиг. 1; на фиг. 5 — то же, вид слева на фиг. 2.

УстрОиствО для крепления выводов Zp связанных в .жгут, состоит иэ корпуса, выполненного из двух плоских пластин-гребенок 1 и 2, соединенных между собой съемным стрежнем 3 за зубья 4 с отверстиями, входящие в 25 пазы друг друга и образующие отверстия 5 для проводов на плоскости пластин 1 и 2 размещены резиновые прокладки 6, а на одной из пластин размещены фиксаторы 7„

Устройство работает следующим образом.

Корпус-шарнир, состоящий из пластин-гребенок 1 и 2, в развернутом виде устанавливают на шаблон для изготовления жгута. При изготовлении жгу35 та проводники вводят в отверстие 5, затем закрывают шарнир и зажимают проводники между пластинами-гребенками 1 и 2 с помощью резиновых прок40 ладок 6 и фиксаторов 7. Закрепленные проводники жгута обрабатывают для пайки (Обрезают по размеру, удаляют изоляцию, лудят провода) и спаивают по адресам. После распайки проводов по адресам снимают с проводов устройство путем разбора устройства.

Устройство разбирается просто — вынимается иэ отверстий зубьев 4 стержень 3, открывают фиксаторы 7 и разъединяют пластины-гребенки 1 и 2, через пазы освобождают провод.

Использование устройства позволяет расширить технологические возможности устройства, так как его можно применять для крепления и пайки проводов не только с короткими концами, но и с проводниками, связанными в жгут, и с проводниками, паянными по адресам. Его можно использовать для подготовки проводов для пайки, оно исключает ошибки при пайке проводов по адресам, и за счет одновременного освобождения проводников из отверстий устройства повышается производительность труда.

Формула изобретения

Устройство для крепления выводов при лужении и пайке, содержащее две пластины, выполненные в виде гребенок, связанных между собой, и фиксатор, о т л и ч а ю щ е е с я тем, что, с целью облегчения съема выводов, в вершинах зубьев гребенок выполнены отверстия, зубья одной гребенки заходят в пазы другой до совпадения осей отверстий, в которых установлен стержень с возможностью перемещения.

1418009

Составитель Л. Абросимова

Техред И.Верес Корректор В Бутяга

Редактор Н. Рогулич

Тираж 922

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Заказ 4099/11

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
