Многоэтажный пресс для изготовления древесностружечных плит

Многоэтажный пресс для изготовления древесностружечных плит

Иллюстрации

Показать все

Реферат



Изобретение относится к деревообрабатывающей промышленности Цель изобретения - повьшение производительности . Многоэтажный пресс включает станину 1, траверсы, греющие основные плиты (ОП) 4 и дополнительные плиты (ДП) 5. Пресс снабжен узлом 7 изменения межплитного прост ранства в виде жестко смонтированных на кромках 8 неподвижной траверсы фартуков 9, соединенных валгом 10 с фиксирующими элементами 11 и профильными элементами 13. Узел 7 изменения межплитного пространства .имеет также раму 14 с направляющим элементом (НЭ) 15, ДП снабжены направляющими С € (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ()9) (и),SU

А1 (511 4 В 27 Н 3/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

1 ар 0))) Zudponpu8oda авЗ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 41 86257/29-15 (22) 29,01,87 (46) 23.08.88. Вюл. И - 31 (» ) Всесоюзный научно-исследовательский институт деревообрабатывающей промышленности (72) А,Л.Белоусов, Н.П,Карташов, В.Н.Петри и M.В.Бирюков (53) 674.815-41 (088.8) (56) Типикин В.Ф., Лейбзон Л.М., Новак В.М. Гидравлические прессы для неметаллических материалов. — М.:

Машиностроение, 1969, с.143.

Копаев И.В., Щетинин А.Ф., Калеканов В.Г. Пути наращивания мощностей заводов по производству древесностружечных плит. Обзорная информация. — N. 1980 вып. 10 с. 20, I (54 ) МНОГОЭТАЖНЫЙ ПРЕСС ДЛЯ ИЗГОТОВЛЕНИЯ ДРЕВЕСНО-СТРУЖЕЧНЫХ ПЛИТ (57) Изобретение относится к деревообрабатывающей промышленности. Цель изобретения — повышение производительности. Многоэтажный пресс включает станину 1, траверсы, греющие основные плиты (ОП) 4 и дополнительные плиты (ДП) 5. Пресс снабжен узлом 7 изменения межплитного пространства в виде жестко смонтированных на кромках 8 неподвижной траверсы фартуков 9, соединенных валом 10 с фиксирующими элементами 11 и профильными элементами 13, Узел 7 изменения межплитного пространства .имеет так- Я же раму 14 с направляющим элементом (НЭ) )5. ДП снабжены напрааляюжннн (/) 1418038 кронштейнами 22 и тягами 23. Осуществляют загрузку пакетов на ОП. При движении ДП вверх поднимается и рама 14 с НЭ, имеющим выступ 16. Упорами 19 поворачивают профильные элементы 13, а-с ниии и фиксирующие элементы ll„ В зависимости от того, какой из пазов 12 контактирует с выступом 16 НЭ, ДП могут занимать различные положения. После загрузки па1

Изобретение относится к деревообрабатывающей промышленности и может быть использовано при производстве древесных плит и других прессованных

5 материалов, Цель изобретения - повышение производительности пресса

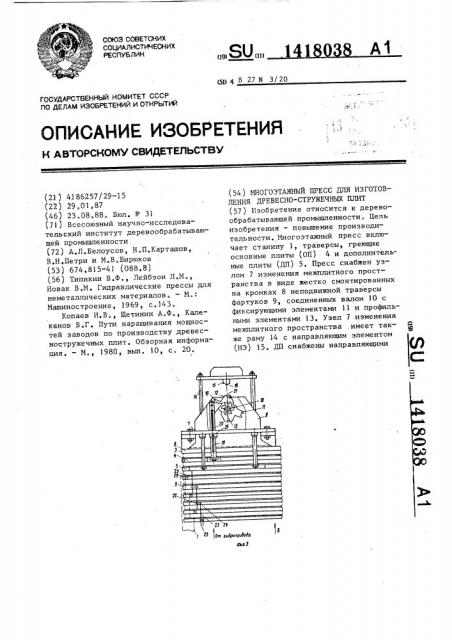

На фиг.l изображен пресс в положении загрузки основных ковров1 íà 10 фиг. 2 — то же, в положении загрузки дополнительных ковров; на фиг. 3— то же, в положении прессования; на фиг, 4 — схема относительного расположения основных и дополнительных 15 греющих плит в положении загрузки основных ковров; на фиг. 5 — то же, в положении загрузки дополнительных ковров; на фиг. б — то же, в положении прессования. 20

Многоэтажный пресс для изготовления древесностружечных плит содержит. станину 1, подвижную,2 и неподвижную 3, основные 4 и дополнительные 5 греющие плиты и гидропривод 6, и. снабжен узлом 7 изменения межплитного пространства, выполненным в виде жестко смонтированных на кромках 8 (передней и задней) неподвижной траверсы 3 .фартуков 9, соединенных ва-. лом 10 с жестко установленными по

его концам фиксирующими элементами

11 с разноудаленными пазами 12 и про фильными элементами 13, а также установленной на верхн и дополнитель- 35 ной греющей плите 5 рамы 14 с направляющим элементом 15 с выступом 16,, установленных на передней и .задней кромках 17 (не показаны) верхней основной греющей плиты 4 вертикальных 40 стоек 18 с треугольными упорами 19, кетов на ОП они перемещаются вверх.

Упорами 19 поворачиваются профильные элементы, 13 и фиксирующие элементы

11, при этом под выступ 16 устанавливаются наиболее далеко расположенные к выступу 16 пазы 12 фиксирующих элементов 11. фри этом в образовавшееся межплитное пространство на ДП загружают дополнительные пакеты. Все плиты пресса смыкают и прессуют . 6 ил. причем вертикальные стойки 18 имеют направляющие пазы 20, направляющий элемент 15 размещен над фиксирующими элементами 11.и на одной: верти" кальной оси 21 с ними, выступ 16 нап равляющего элемента 15 поочередно контактирует с пазами 12 фиксирующих элементов 11, а дополнительные греющие плиты 5 снабжены направляющими кронштейнами 22 и тягами 23, при этом верхние концы 24 тяг 23 закреплены на них жестко, нижние концы 25 свободно размещены в направляющих кронштейнах 22, а верхний конец верхней тяги 23 соединен с верхней основной греющей плитой 4.

Кроме того, на неподвижной траверсе.: закреплены фиксирующие штифты

26, размещенные в направляющих пазах

20 стоек 18, а также направляющие втулки 27 для вертикальных стоек 28 рамы )4, Для фиксирования основных греющих плит 4 в прессе имеются.упоры 29. Профильные элементы 13 выполнены с треугольными впадинами 30 для треугольных упоров 19.

Пресс работает следующим образом.

В исходном положении основные греющие плиты 4 находятся на упорах

29,, а дополнительные греющие плиты

5 примыкают к основным.

В таком положении осуществляют загрузку пакетов 31 на основные греющие плиты 4 (фиг.4). Включают гидропривод 6 и поднимают основные греющие,плиты 4, При этом вместе с верхней из них поднимаются вертикальные стойки 18 с треугольными упорами

19, В то же время при движении дополнительных греющих плит 5 вверх (они

3 14180 связаны с верхней основной греющей плитой 4, а также между собой) поднимается рама 14 с направляющим элементом 15 имеющим выступ 16. Упораьы 19 поворачиваются профильные элементы 13, а с ними и фиксирующие элементы 11. При этом направляющий элемент 15 своим выступом 16 контантактирует поочередно с пазами 12 фик- 10 сирующих элементов 11, В зависимости от того, какой из пазов 12 контактирует с выступом 16 направляющего элемента 15 дополнительные плиты 5.мо-. гут занимать различные положения.

При размещении плит 4 и 5 в положении для загрузки пакетов 31 на основные плиты 4 (фиг.4) под выступ

16 устанавливаются пазы 12 фиксирующих элементов ll которые наименее удалены от зала 10. Дополнительные плиты 5 примыкают к основным 4, опускающимся на упоры 29, После загрузки пакетов 3l на основные плиты 4,они перемещаются 25 вверх. Упорами 19 поворачиваются профильные элементы 13 и фиксирующие элементы ll направляющего элемента

15, при этом под выступ 16 устанавливаются наиболее далеко расположенные к валу 10 пазы 12 фиксирующих элементов 11. В этот период дополни" тельные плиты 5 опускаются нв пекеты 31, уложенные на основные плиты 4 пресса (фиг.5). При этом в образовавшееся межплитнае пространство, на дополнительные плиты 5 загружают дополнительно пакеты 32..

Все плиты 4 и 5 пресса смыкают и выполняют прессование. При этом упо- .4р рами 19 поворачивают профильные 13 и фиксирующие ll элементы,твк, что под выступом 16 направляющего элемен" тв 15 устанавливаются те пазы 12 фиксирующих элементов 11, которые íâ- 45 ходятся на среднем расстоянии от ва38

4. ла 10. По окончании цикла прессования основные 4 и дополнительные 5 плиты пресса равноудалены друг от друга.

Осуществляют выгрузку готовых плит из пресса и цикл повторяют, Предлагаемое техническое решение обеспечивает повышение производительности пресса без увеличения его высоты.

Формула изобретения

Многоэтажный пресс для изготовления древесно-стружечных юлит, включающий станину, подвижную и неподвижную траверсы, установленные поочередно сверху вниз, основные и дополнительные.греющие плиты, а также гидропри" вод, отличающийся тем, что, с целью повышения производительности, пресс снабжен узлом изменения межплитного пространства в виде жест-. ко смонтированных на передней и задней кромках неподвижной траверсы фартуков, соединенных между собой валом, по концам которого жестко установлены фиксирующие элементы, выполненные с разноудаленными от вала пазами, и профильные элементы с (треугольными впадинами, на верхней дополнительной греющей плите установлена рама с нап,равляющим упором, а на передней и задней кромках верхней основной грею,щей плиты закреплены вертикальные стойки с треугольными упорами и направляющими пазами, направляющий упор размещен над фиксирующим элементом и на одной вертикальной оси с ним, а допоОлнительные греющие плиты снабжены направляющими кронштейнами и тягами, при этом верхние концы тяг закреплены нв плитах жестко, в нижние свободно размещены в направляющих кронштейна,, !

418038

14l 8038

141 8038
