Реферат



Изобретение относится к подъемнотранспортному оборудованию, в частности к захватным средствам. Цель изобретения - повышение производительности при эксплуатации. Захватное устройство для мешков содержит корпус 1 с жестко закрепленными вертикальными щеками 2 со сквозными пазами 3, в которых установлен подпружиненный пружиной 7 первый зажимной стержень 4 с шестернями 5 на концах, которые взаимодействуют с рейками 6, жестко закрепленными на вертикальных щеках 2. Между вертикальными щеками 2 на первом зажимном стержне 4 установлены кронштейны 9 с продольными сквозными пазами, в которых установлен с возможностью передвижения второй зажимной стержень 8. 5 ил. о СЛ

СОЮЗ СОВЕТСКИ)(СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51) 4 В 66 С 1/58

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А ВТОРСКОЬЮ СВИДЕТЕЛЬСТВУ (21) 4220400/30-11 (22) 24.02.87 (46) 23.08.88. Бюл. У 31 (71) Украинский филиал Всесоюзного научно-исследовательского института комбикормовой промьппленности Всесоюзного научно-производственного объединения "Комбикорм" (72) П. Г. Черньпп, В. Т. Полищук и А. А. Довгалюк (53) 621.86 ° 061(()88.8) (56) Авторское свидетельство СССР

Ф 740152, кл. В 66 С 1/58, 26.09.77. (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ МЕШКОВ (57) Изобретение относится к подъемнотранспортному оборудованию, в частности к захватным средствам. Цель изобретенияя — повышение производительности при эксплуатации. Захватное устройство для мешков содержит корпус 1 с жестко закрелленными вертикальными щеками 2 со сквозными пазами 3, в которых установлен подпружиненный пружиной 7 первый зажимной стержень 4 с шестернями 5 на концах, которые взаимодействуют с рейками 6, жестко закрепленными на вертикальных щеках 2.

Между вертикальными щеками 2 на первом зажимном стержне 4 установлены кронштейны 9 с продольными сквозными пазами, в которых установлен с возможностью передвижения второй зажимной стержень 8. 5 ил.

1418266

Изобретение относится к подъемно, транспортной технике, а именно к грузозахватным устройствам для мешков.

Целью изобретения является повышение производительности при эксплуатации.

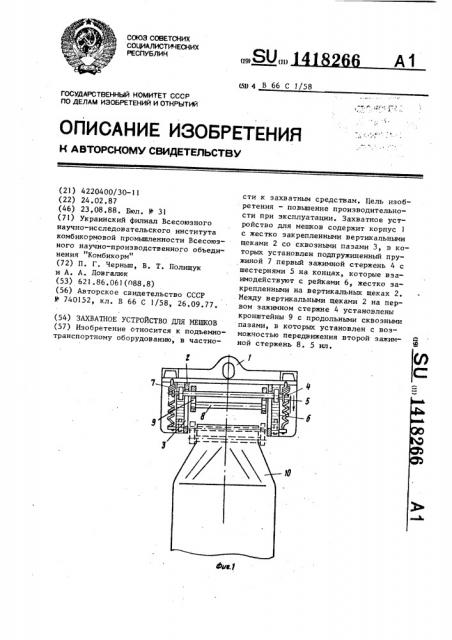

На фиг. 1 изображено предлагаемое грузозахватное устройство для мешков общий вид; на фиг. 2 — то же, вид 10 сбоку, на фиг. 3 — положение зажимных стержней и свободной пластины мешка в исходном состоянии на фиг. 4 - то

1 о же, после поворота стержней на 90 на фиг. 5 — то же, после поворота 15 стержней на 270

Грузозахватное устройсTBo для мешков содержит корпус 1, навешиваемый на гру-зоподъемный механизм. Корпус 1 жестко связан с вертикальными щеками 20

2, снабженными вертикальными сквозными пазами 3, через которые пропущены концы одного зажимного стержня 4, и на них насажены шестерни 5, входящие в зацепление с рейками 6, укрепленны- >5 ми на вертикальных щеках 2. Концы зажимного стержня 4 удерживаются в верхнем положении упругими элементами— пружинами 7, закрепленными другим концом на корпусе 1. 30

Второй зажимной стержень 8 установлен в продольных сквозных пазах кронштейнов 9, жестко закрепленных на зажимном стержне 4. Пазы в кронштейнах 9 расположены так, что оба зажимные стержня 4 и 8 могут сближаться до соприкосновения. В первоначальном положении зажимной стержень

4 пружиной 7 удерживается в верхней точке вертикальных сквозных пазов 3, 40 а зажимной стержень 8 — в нижней точке продольных сквозных пазов KpoHUI тейна 9 (фиг. 3).

Устройство работает следующим образом. 45

Рабочий заводит свободный конец заполненного мешка 10 в виде пластины в зазор между зажимными стержнями 4 и 8 (фиг. 3) и подает сигнал на подьем мешка. При движении корпуса 1 вверх рабочий, придержав пластину мешка и тем самым зажимной стержень

4, растягивает п1:ужину 7 до поворота шестерен 5 на 90, когда зажимной стержень 8 приблизится до эажимного стержня 4 и защемит пластину мешка

10 (фиг. 4).

При последующем движении корпуса

1 вверх груз мешка 10 удерживают зажимные стержни 4 и 8 на первоначальном уровне. Пружины 7 растягиваются указанным грузом, рейки Ь вместе с корпусом 1 перемещаются вверх, поворачивая за счет шестерен 5 зажимной стержень 4 вокруг своей оси, а кронштейны 9 вместе с зажимным стержнем

8 — вокруг зажимного стержня 4. После поворота зажимного стержня 8 вокруг эажимного стержня 4 на 270 достигается положение (фиг. 5), при котором конец мешка закреплен зажатием между стержнями и двойным обхватом вокруг зажимного стержня 4, Положение зажимных стержней на фиг, 5 соответствует тому моменту, когда эажимной стержень 4, вращаясь и скользя в вертикальных сквозных пазах 3, упирается в нижние стенки пазов, после чего его вращение прекращается и мешок поднимается и транспортируется с помощью грузозахватного устройства для мешков в необходимом направлении. После опускания мешка на пол в .месте установки его груз перестают удерживать зажимные счержни в нижнем положении. С помощью пружин 7 зажимной стержень 4, скользя в пазах 3, поворачивается вокруг своеи оси в обратную сторону, освобождая конец мешка. Зажимной стержень 8 под своим весом падает вниз до положения, показанного на фиг. 3, При движении корпуса устройства в сторону конец мешка 10 выходит из зазора между стержнями и грузозахватное устройство для мешков готово для следующей операции захвата.

Формула изобретения

Захватное устройство для мешков, содержащее корпус, навешиваемый на грузоподъемный механизм, связанные с корпусом вертикальные щеки с продольными пазами, подвижные зажимные стержни, один из которых своими концами установлен с возможностью перемещения в продольных пазах, о т— л и ч а ю щ е е с я тем, что, с целью повышения производительности при эксплуатации, оно снабжено зубчатыми рейками, жестко закрепленными вдоль вертикальных щек, жестко закрепленными на концах первого стержня шестернями для взаимодействия с соответствующими зубчатыми рейками и кронштейнами с продольными прореэями для установки с н.:зможностью перемещения второго стержня, расположенными между вертикальными щеками, 141826б при этом концы первого стержня подпружинены в вертикальной плоскости относительно корпуса.

1418266
