Изобретение относится к строительству , в частности к монтажу крупнопанельных зданий. С целью ускорения монтажа и улучшения условий обслуживания кондукторная рама 2 с установленными на ней двумя кранбалками 7 выполнена в виде закрытой и отапливаемой платформы, установленной на винтовые стойки 1 с приводньми гайками, а стойки опираются на плиты самоходных гусеничных тележек 22. 2 з.п. ф-лы, 6 ил. 21 i (Л 6 00 4;; сю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19У (Н) (5И 4 Е 04 С 21/!4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ д

М

Ю

2д

12

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4195609/31-33 (22) 17 ° 02.87 (46) 23.08.88, Бюл. ¹ 31 (7 1) Ухтинский индустриальный институт (72) К.К, Гарипов и С.Е. Груздев (53) 69 ° 057.3(088.8) (56) Авторское свидетельство СССР № 749999, кл. Е 04 В 1/02, Е 04 В 21/26.

Евдокимов B.À. Механизация и автоматизация строительного производства. Л.: Стройиздат, 1985, с. 224226. (54) УСТАНОВКА ДЛЯ МОНТАЖА КРУПНОПАНЕЛЬНЫХ ЗДАНИИ (57) Изобретение относится к строительству, в частности к монтажу крупнопанельных зданий. С целью ускорения монтажа и улучшения условий обслуживания кондукторная рама 2 с установленными на ней двумя кран-. балками 7 выполнена в виде закрытой и отапливаемой платформы, установленной на винтовые стойки 1 с приводными гайками, а стойки опираются на плиты самоходных гусеничных тележек 22. 2 з.п. ф-лы, 6 ил.

1418448

Изобретение относится к строительству и может быть использовано при монтаже крупнопанельных зданий.

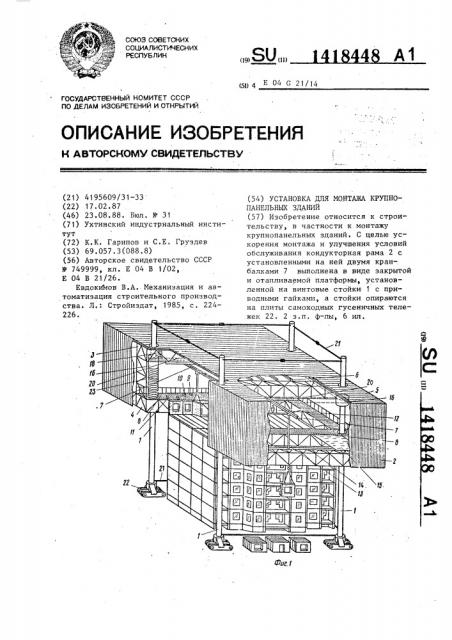

Цель изобретения — ускорение монтажа и улучшение условий обслужиВания, На фиг. 1 изображена установка в

6 роцессе монтажа крупнопанельного

° ° дания; на фиг, 2 — то же, вид свер- 10 у; на фиг. 3 — то же, поперечный разрез; на фиг. 4 — узел винтовой ары для перемещения платформы; на иг ° 5 — схема перемещения рабочей лощадки и движения монтажного ком- 15 екса в процессе монтажа здания; а фиг, 6 — схема цепной передачи ля обеспечения синхронности подъема рабочей площадки.

Установка представляет собой, 20 ространственную конструкцию, котоая состоит.из четырех вертикальных интовых опор-стоек 1 и рабочей площади 2, совмещенной.с кондукторной рамой. .абочая площадка состоит из верхне- 25 гo 3 и нижнего 4 ярусов, представляющих собой пространственную конструкцию, а также имеет кровлю 5 из облегченных панелей, укладываемых по прогонам 6, и ограждение по периметру. Рабочая площадка оборудована двумя кран-балками 7.

Нижний ярус имеет рабочий настил

8, на котором размещены сварочное оборудование 9, оборудование 10 для заливки швов и заделки стыков, захваты 11 для выверки и временного крепления элементов стен.

Рабочая площадка оснащена устройствами 12 для механизированного нанесения растворной постели и обору40 дованием 13 для устройства воздушной завесы, Высота нижнего яруса равна высоте этажа, Рабочая площадка имеет проем 14, через который

Осуществляется подъем строительных конструкций к месту монтажа. Проем оборудован створками 15 с механическим приводом.

Перемещение рабочей площадки происходит с помощью винтовых опор.

Специальная гайка 16 имеет зубчатое колесо 17, на которое передается движение от электродвигателя 18, и зубчатое колесо 19 цепной передачи 20.

Цепная передача обеспечивает синхронно< ть перемещения рабочей площадки. Для придания жесткости и устойчивости установке стойки имеют связки 21 ° Для перемещения устройства в горизонтальном направлении каждая из стоек имеет ходовое устройство 22, В опорной части стойки оборудованы также гидроцилиндрами 23 с опорной плитой 24 для выверки монтажного горизонта, Устройство работает следующим образом.

Перед началом монтажа блок-секции

25 нижний ярус 4 рабочей площадки 2 находится на уровне первого этажа, С помощью гидроцилиндров 23 осуществляют выверку монтажного горизонта.

Затем, посредством специального устройства 12, наносят растворную постель, Кран-балками 7 подают элементы стен в зону монтажа. Установив стено" вой элемент в заданное место, производят его выверку и временно закрепляют с помощью автоматических захватов 11. С помощью сварки закладных деталей производят окончательное крепление стенового элемента и приступают к установке следующего элемента.

Смонтировав все сборные конструкции первого этажа, включают электро" двигатель 18, который посредством зубчатой передачи 17 приводит в движение специальную гайку 16 винтовой пары. Гайка движется по резьбе стойки 1 и приводит в движение специальные гайки на стальных опорах через цепные передачи 20.

Таким образом, рабочую площадку

2 поднимают до отметки второго этажа, вновь выверяют монтажный горизонт и приступают к монтажу сборных конструкций второго этажа. В такой же последовательности производят монтаж всех остальных этажей первой блок-секции 25.

Затем установка переезжает на расстояние, равное длине блок-секции, после чего рабочую площадку опускают до отметки первого этажа и приступают к монтажу следующей блок-секции 26.

Смонтировав все здание, состоящее, к примеру, из трех блок-секций

25-27, установка переезжает для монтажа следующего здания 28.

Применение предлагаемой установки в строительстве позволит сократить сроки монтажа здания за счет ликвидации актированных дней и повысить производительность труда.

1I) 18448

Формула изобретения

1. Установка для монтажа крупнопанельных зданий, содержащая вертикальные стойки, попарно установлен-: ные по обеим сторонам здания с возможностью перемещения вдоль него, и кондукторную раму с механизмами подъема и рабочей площадкой, установ- 1п ленную на стойках с воэможностью вертикального перемещения и фиксации, отличающаяся тем, что, с целью ускорения монтажа и улучшения условий обслуживания, кондуктор- 1б ная рама снабжена кран-балками и выполнена в виде закрытой и отапливаемой платформы с проемом в настиле рабочей плошадки.

2. Установка по и. 1, о т л и ч а ю щ а я с я тем, что стойки выполнены винтовыми с приводной гайкой и снабжены опорными плитами, установленными на самоходные гусеничные тележки.

3. Установка по и. i,, о т л и ч а ю щ а я с я тем, что в настиле рабочей площадки установлены створки с механическим приводом для закрытия проема.

1418448

1418448

i 418448
