Утяжелитель трубопровода

Утяжелитель трубопровода

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может найти применение при прокладке магистральных трубопроводов. Целью изобретения является увеличение балластирующей способности утяжелителя трубопровода путем вовлечения в балласт грунта, открытого из уширительных равномерно расположенных карманов траншеи. Утяжелитель обводненного трубопровода состоит из размещаемых по сторонам трубопровода 1 на опорах плит 2 с грунтом засыпки и располагающихся поверх трубопровода и взаимодействующих с ним связей 3. Утяжелитель снабжен по меньщей мере двумя поперечно расположенными брусьями 4 длиной, соответствующей щирине траншеи 7 и дв} . при.мыкающих к ней карманов 6. Брусья снабжены проушинами 5 под гибкие связи 3, а балластные плиты 2 закреплены на свободных концах брусьев 4 с помош,ью крепежных элементов 8. Выталкивающая сила воды, действующая на трубопровод, воспринимается через связи 3 поперечными брусьями 4, а через них и плиты 2 - грунтом засыпки плит. При этом вес трубопровода на брусья 4 не передается. 2 ил. SS

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5п 4 F 16 1 1/02

ВСЕСОЮЗНАЯ

13 „"„;,„13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д BTOPCHOMY СВИДЕТЕЛЬСТВУ

АНКИЛ Х б 7.КА !

5 фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4187645/29-29 (22) 28.01.87 (46) 23.08.88. Бюл. ¹ 31 (75) В. П. Уткин и И. В. Самощенко (53) 621.643 (088.8) (56) Авторское свидетельство СССР № 1087734, кл. F 16 L l/02, 1982. (54) УТЯЖЕЛИТЕЛЬ ТРУБОПРОВОДА (57) Изобретение относится к строительству и может найти применение при прокладке магистральных трубопроводов. Целью изобретения является увеличение балластирующей способности утяжелителя трубопровода путем вовлечения в балласт грунта, открытого из уширительных равномерно расположенных карманов траншеи. Утяжелитель обводненного трубопровода состоит из

ÄÄSUÄÄ 1418535 А1 размещаемых о сторонам трубопровода 1 на опорах плит 2 с грунтом засьшки и располагающихся поверх трубопровода и взаимодействующих с ним связей 3. Утяжелитель снабжен по меньшей мере двумя поперечно расположенными брусьями 4 длиной. соответствующей ширине траншеи 7 и двух примыкающих к ней карманов 6. Брусья снабжены проушинами 5 под гибкие связи

3, а балластные плиты 2 закреплены на свободных концах брусьев 4 с помощью крепежных элементов 8. Выталкивающая сил:, воды, действующая на трубопровод, воспринимается через связи 3 поперечными брусьями 4, а через них и плиты 2 — грунтом засьшки плит. Г1ри этом вес трубопровода на брусья 4 не передается. 2 ил.

1418535

Формула изобретения иг. (оставитсль Ю. Дудоладов

Рс:виктор 11. Бобкова Текред И. Верее Корректор Г. Решетник

Заказ 4142/37 3 и раж 784 Г1одписное

БНН IIII I Государственного когвитста О.<.Р по дела» изобретений и открытий

113035, Москва, Ж--33, Рау шская заб., д. 4/5

11роизводствсllll()-нолиграфиисскос ирс шриятие, г. Ужгород, v.l. Проектная, 4

Изобретение относится к строительству и может найти применение при прокладке магистральных трубопроводов.

Цель изобретения — увеличение балтастирующей способности трубопровода пут м вовлечения в балласт грунта, отрытого з уширительных, равномерно расположеных карманов под балластные плиты.

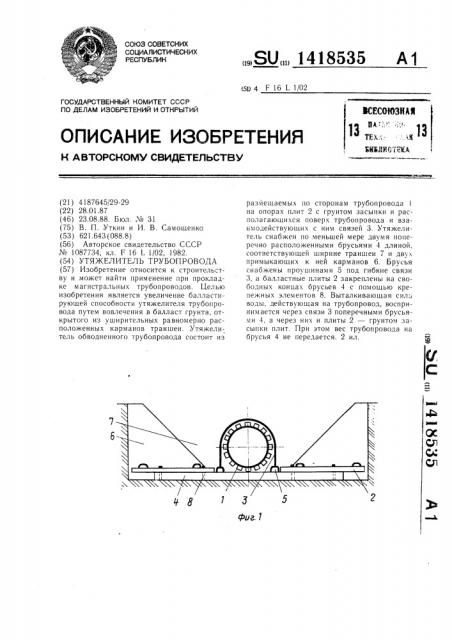

На фиг. 1 изображен утяжелитель, вид спереди; на фиг. 2 — то же, план.

Утяжелитель трубопровода содержит рас- 1О полагаемые по сторонам трубопровода 1 балЛастные плиты 2 и гибкие связи 3, предназГ1аченные для охвата трубопровода. Утяжеитель снабжен по меньшей мере двумя же. езобетонными брусьями 4 с проушинами 5

1!од гибкие связи 3. Длина брусьев такова, что балластные плиты располагаются в карманах 6 траншеи 7. Плиты закреплены на авободных концах брусьев посредством крег1ежных элементов 8.

Утя келитель работает следующим обра- 20

3о».

При обводнении траншеи 7 действующей вверх на трубопровод Архимедовой силе противсстоит воспринимаемый им через гибкие связи 3 вес плит 2, брусьев 4, грунта в габарите траншеи 7, а также грунта в объемах карманов 6.

Утяжелитель трубопровода, состоящий из балластных плит и гибких связей, предназначеннь1х для охвата трубопровода, отличающийся тем, что, с целью увеличения балластирующей способности утяжелителя путем вовлечения в балласт грунта, отрытого из уширительных равномерно расположенных карманов траншеи под балластные плиты, утяжелитель снабжен по меньшей мере двумя железобетонными брусьями с .1роушинами под гибкие связи, а балластные плиты закреплены на свободных концах брусьев с помощью крепежных элементов.
