Пневматический сигнализатор уровня

Пневматический сигнализатор уровня

Иллюстрации

Показать все

Реферат



Изобретение относится к контрольно-измерительной технике и позволяет повысить надежность работы устройства за счет исключения ложных срабатываний и повышения ресурса. В средней части перфорированного стакана 1 выполнен выступ, состоящий из двух частей, соединенных сильфоном 2. При поступлении в стакан 1 жидкости всплываю1ций поплавок 18 перемещает часть 14 выступа. Повышение давления в полости 4 и сильфоне 2 сопровождается прогибом упругой мембраны 9 и, перекрытием сопла 8 поверхностью 15 части Г4 выступа. 1 ил. i (Л 4 00 О1 ГЧ)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„14185?0 А 2 () 4 .: 01 F 23/16

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

;В

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) ПНЕВМАТИЧЕСКИИ СИГНАЛИЗАТОР

УРОВНЯ (57) Изобретение относится к контрольно-измерительной технике и позволяет повысить надежность работы устройства за счет исключения ложных срабатываний и повышения ресурса ° В средней части перфорированного стакана 1 выполнен выступ, состоящий из двух частей, соединенных сильфоном 2.

При поступлении в стакан 1 жидкости всплывающий поплавок 18 перемещает часть 14 выступа, Повышение давления в полости 4 и сильфоне 2 сопровождается прогибом упругой мембраны 9 и перекрытием сопла 8 поверхностью 15 части 14 выступа. 1 ил. (61) 877340 (21) 3797010/24-10 (22) 04.10.84 (46) 23.08.88. Вюл. 11 31 (72) В.П. Гуменчук, М.А. Фадеев, В.М. Федосеев и А,И. Юрченко (53) 681. 128.5(088.8) (56) Авторское свидетельство СССР

У 877340, кл. G 01 F 23/16, 1980.

17

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

«18570

Формула и з о б р е т е н и я

Пневматический сигналиэатор уровня по авт.св. М 877340, о т л и ч а ю шийся тем, что, с целью повышения надежности работы за счет исключения ложных срабатываний и повышения ресурса работы, выступ в средней части перфорированного стакана выполнен из двух частей, соединенных между собой посредством сильфона, при этом верхняя часть выступа связана с введенным кольцевым поплавком, установленным концентрично сильфону, а полость сильфона через нижнюю часть выступа сообщена с полостью нагнетательной трубки °

Составитель Е.Подымов

Техред А.Кравчук

Редактор Е.Папп

Корректор А.Тяско

Заказ 4l44/39 Тираж 717 Подписное

ВНИИЛИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д, 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул, Проектная, 4

Изобретение относится к области

Контрольно-измерительной техники, может бьгть использовано для позиционного контроля уровня жидких сред и является усовершенствованием сигналиэатора уровня по основному авт.св. М - 877340.

Цель изобретения — повышение надежности работы эа счет исключения 1о лржных срабатываний и повышения рес рса работы, ° °

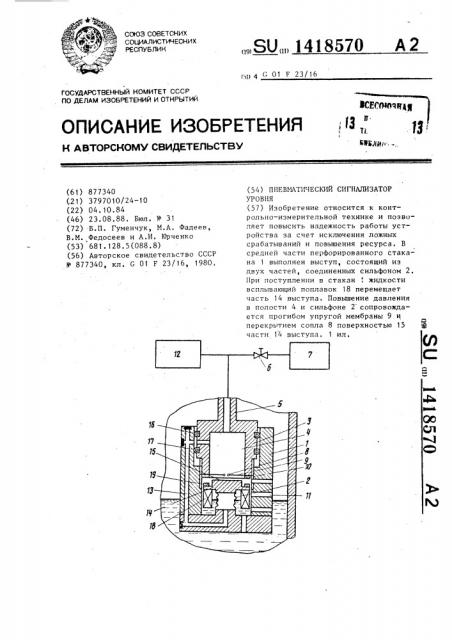

На чертеже представлена структурная схема сигналиэатора.

Сигнализатор содержит перфорированный стакан 1, сильфон 2, крышку

3, полость 4, наг нетательную трубку

5, дроссель 6, источник 7 сжатого

r эа сопло 8, упругую мембрану 9, прижимное кольцо 10 каналы 11 пер-!

Э форации, индикатор 12, канал 13 между полостью 4 и полостью сильфона 2, ве хнюю часть 14 выступа. рабочую по ерхность 15 выступа„ уплотнения 16 и 17, поплавок 18. 25

Сигналиэатор работает следующим образом.

При нахождении уровня жидкости ниже отметки установки перфорированного стакана 1 гаэ от источника 7 через дроссель 6, нагнетательную трубку 5, полость 4; крышку 3, сопло 8 и каналы 11 выходит в атмосферу.

Индикатор 12 находится под минимальI

"ныл| рабочим давлением. .В момент поступления жидкости в перфорированный стакан 1 поплавок

18 за счгвт действия выталкивающих сил поднимается вверх, увлекая за собой верхнюю часть выступа 14 и одновременно растягивая сильфон. При до40 стйженгги уровнем жидкости зоны между упругой мембраной 9 и рабочей поверхностью приподнятой верхней части выступа происходит перекрытие площади истечения газа из сопла 8.

Указанно» увеличение сопротивления истечению газа обуславливает повышение давления в полости 4 и сообщающейся с ней полости сильфона 2. Одновременное протекание перечисленных процессов взаимного перемещения рабочей поверхности выступа 15 и растягивающейся от повышения давления в полости 4 упругой мембраны 5 приводит в какой-то момент к лавинообразному прогибу упругой мембраны и перекрытию сопла 8. Индикатор 12 регистрирует скачок давления. Действие максимального, давления источника на оба элемента пары сопло — заслонка .обеспечивает надежное и практически герметичное соединение, - исключающее утечки газа через сопло, и, соответственно, исключающее колебания давления на индикаторе.

Наилучшие результаты достигаются выбором площади рабочей поверхности

15 большей, чем площадь сопла 8 и меньшей площади мембраны 5. В этом случае давления в полости 4 и в сильфоне 2 совпадают по величине, однако за счет большего сечения сильфона уже после запирания сопла верхняя часть выступа 14 смещается вверх и выправляют прогиб упругой мембраны до минимального. Упругая мембрара разгружается от усилий давления полости 4 во все время нахождения уровня жидкости На (и выше) заданной отметке, что обеспечивает значительно больший ресурс ее работы.
