Реферат



Изобретение относится к полюсоперекпючаемым обмоткам электрических машин -переменного тока и может быть использовано в электротехнической промышленности при изготовлении и укладке статорных обмоток. Цель изобретения - упрощение технологии изготовления обмотки. Обмотка вьиюлнена в 90 пазах статора с соотношением чисел полюсов 2р 2р 10:12, Она двухслойная и состоит из 40 KaT Tne4- ных групп, содержащих шесть выводов, что обеспечивает переключение по схеме Л /YY. Обмотка содержит катушечные группы, катушки которой включены последоватр.льно, образующие фазы, разделенные на две полуфазы. Обмотка снабжена выводами из начал и точек соединения полуфгчз. Длно распределение катушечных rpytm по полуфазам каждой фазы. 1 ил. iT (Л с:

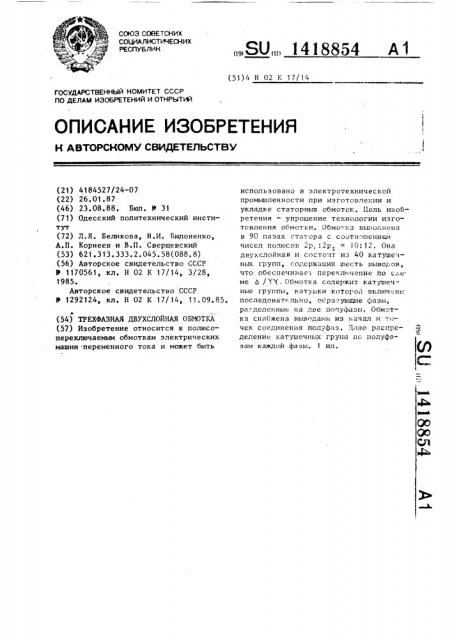

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1418854 А1 (51)4 Н 02 К 17/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 4184527/24-07 (22) 26.01.87 (46) 23.08.88. Бкл. У 31 (71) Одесский политехнический институт (72) Л. Я. Беликова, Н.И. Билоненко, А.П. Корнеев и В.П. Сверщевский (53) 621.313.333.2.045.58(088.8) (56) Авторское свидетельство СССР

У 1170561, кл. Н 02 К 17/14, 3/28, 1985.

Авторское свидетельство СССР

У 1292124, кл. Н 02 К 17/ 14, 11. 09.85. (54) ТРЕХФАЗНАЯ ДВУХСЛОЙНАЯ ОБМОТКА (57) Изобретение относится к полюсопереключаемым обмоткам электрических машин переменного тока и может быть использовано в электротехнической промышленности при изготовлении и укладке статорных обмоток. Цель изобретения — упрощение технологии изготовления обмотки. Обмо ка выполнена в 90 пазах статора с соотношением чисел полюсов 2р,:2p> = lO: 12. Она двухслойная и состоит из 40 катушечных групп, содержащих шесть выводов, что обеспечивае переключение по с .е. ме б /YY, Обмотка содержит катушечные группы, катушки которой включены последовательно, образующие фазы, ра":деленные на две полуфазы. Обмотка снабжена выводами из начал и <7 чек соединения полуфаз. Д.лно распределение катушечных групп по полуфазам каждой фазы. 1 ил.

1418854

Изобретение относится к электрическим машинам и может быть испольэовано в электромашиностроении для создания двухскоростных асинхронных электродвигателей.

Цель изобретения — упрощение технологии изготовления обмотки путем выполнения ее из меньшего числа катушечных групп. 10

kIa чертеже изображена схема обмотки с отношением чисел полюсов 2р :2р

10:12, катушки которой уложены в

90 пазах статора с номерами от 1 до

90, шаг у = 8. 15

Число катушек в катушечных группах с порядковыми номерами от Г1 до Г40 определяют в соответствии с числовым рядом

2,3,3,3,3,3,» 1,»1,1,2,1,2,3,3у2 3 2 3, l

Обмотка выполнена трехфазной, симметричной и содержит шесть выводов.

Катушечные группы с порядковыми 25 номерами Г10, Г15, Г18, Г21, Г24, Г27, ГЗЗ включены в первую полуфазу первой фазы, катушечные группы с порядковыми номерами ГЗО, ГЗ5,Г38,Г1, Г4,Г7,Г13 - во вторую полуфазу первой фазы, катушечные группы с порядковыми номерами Г8,Г14,Г17,Г20,Г23, Г26,ГЭ1 включены в первую полуфаэу второй Фазы, катушечные группы с порядковыми номерами Г28,Г34,Г37,Г40, ГЗ, Г6,f 11 — во вторую полуфазу второй 35 фазы, катушечные группы с порядковыми номерами 112, r16, Г 19, Г 22, Г 25, Г 29, включены в первую полуфазу третьей фазы, катушечные группы с порядковыми номерами Г32, Г36, Г39, Г2, Г5, Г9 во вторую полуфазу третьей фазы, при этом катушечные группы с порядковыми номерами Г2 Г4 Г6 Г9, Г10, Г13, Г14, Г16, Г18, Г20, Г22, Г24, Г26, Г29, ГЗО, ГЗЗ, ГЗ4, ГЗ6, Г38, Г40 включены встречно по отношению к остальным катушечным группам. . При подсоединенных зажимах 12С1, 12С2, 12С3 к симметричной питающей сети и свободных зажимах 1ОС1, 10С2, 50

10СЗ возникает вращающееся магнитное поле с числом полюсов, равным двенадцати.

1Ip» подсоединенных зажимах 10С 1, 1ОС2, 1ОСЗ к симметричной питающей 55 сети и закороченных зажимах 12С1, 12С2, 1?СЗ, возникает вращающееся магнитное поле с числом полюсов, равным десяти.

В предлагаемой обмотке обмоточные коэффициенты составляют К, =0,857, К„„, = 0,824,

В конструктивном отношении обмотка выполнена двухслойной и состоит из

40 катушечных групп, а также содержит меньше межкатушечных соединений.

Формула изобретения

Трехфазная двухслойная обмотка с г переключением чисел полюсов 2р„:2р .

10: 12, выполняемая в 90 пазах статора с номерами от 1 до 90, содержащая катушечные группы, катушки которых включены последоВательно, образующие фазы, разделенные на две полуфаэы, снабженная выводами из начал и точек соединения полуфаз, о. т л ич а ю щ а я с я тем, что, с целью упрощения технологии изготовления обмотки, катушки обмотки разделены на 40 катушечных групп с порядковыми номерами от Г1 до Г40, а число катушек в каждой катушечНой группе определяют в соответствии с числовым рядом

2,3,3,3,3,3,2, С,2,1,1,2р1,2,3,3,2,3,2,3, причем катушечные группы с порядковыми номерами Г10, Г15, Г18, Г21, Г24;;

Ф;ф

Г27, ГЗЗ включены в первую полуфазу первой фазы, катушечные группы с по- рядковыми номерами ГЗО, Г35, Г38, Г1, Г4, Г7,.Г13 — во вторую полуфаэу первой фазы, катушечные группы с порядковыми номерами Г8, Г14, Г17, Г20, Г23, Г26, Г31 включены в первую полуфазу второй фазы, катушечные группы с порядковыми номерами Г28, Г34, Г37, Г40, ГЗ, Г6, Г11 " во вторую полуфазу второй фазы, катушечные группы с порядковыми номерами Г12, Г16, Г19, Г22, Г25, Г29 включены в первую полуфаэу третьей фазы, катушечные группы с порядковыми номерами

Г32, Г36, Г39, Г2, Г5, Г9 — во вторую полуфазу третьей фазы, при этом катушечные группы с порядковыми номерами Г2, Г4, Г6, Г9, Г10, Г13, Г14, Г16, Г18, Г20, Г22, Г24, Г26, Г29, ГЗО, ГЗЗ, Г34, Г36, Г38, Г40 включены встречно по отношению к остальным катушечным группам.

) 4)8854

12С2
