Реферат



Изобретение относится к электромашиностроению . Цель изобретения - повьшение использования активных материалов . Обмотка выполнена в 90 пазах с соотношением чисел полюсов 10:8. Особенность конструкции предлагаемой обмотки заключается в том, что она выполняется двухслойной из равносекционных катушек с шагом у 11, объединенных в 36 катушечных групп при .схеме внешней коммутации YYV/Y4Y.Обмотка содержит три трехфазные звезды, соединенные параллельно с последовательным включением катушечных групп в каждой фазе. Вьгаоды взяты из точек параллельного соединения фаз и из нулевых точек звезд. Дано распределение катушечных групп по фазам каждой звезды.Такое выполнение обмотки позволяет повысить значения обмоточных коэффициентов. 1 ил. (/)

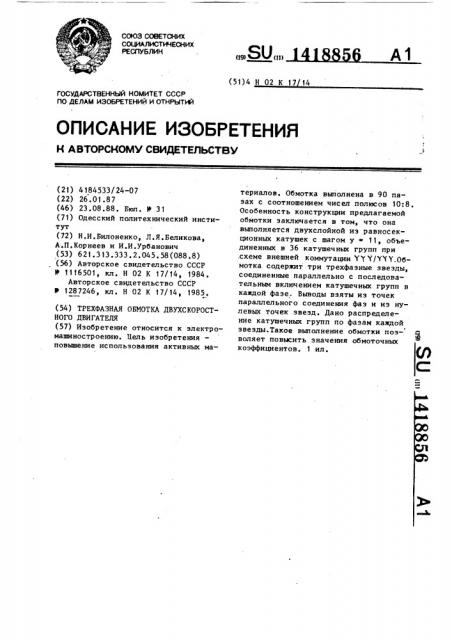

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1 (19) (II) (51)4 Н 02 К 17 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4184533/24-07 (22) 26.01.87 (46) 23.08.88. Бюл. 1) 3 1 (71) Одесский политехнический институт (72) Н.И. Билоненко, Л.Я. Беликова, А.П.Корнеев и И.И.Урбанович (53) 621.313.333.2.045.58(088.8) (56) Авторское свидетельство СССР

Ф 1116501, кл. Н 02 К 17/14, 1984.

Авторское свидетельство СССР

Р 1287246, кл. Н 02 К 17/14, 1985. (54) ТРЕХФАЗНАЯ ОБМОТКА ДВУХСКОРОСТНОГО ДВИГАТЕЛЯ (57) Изобретение относится к электромашиностроению. Цель изобретения— повышение использования активных материалов ° Обмотка выполнена в 90 пазах с соотношением чисел полюсов 1О:8 .

Особенность конструкции предлагаемой обмотки заключается в том, что она выполняется двухслойной иэ равносекционных катушек с шагом у 11, объединенных в 36 катушечных групп при ,схеме внешней коммутации YY Y/YX 1 .Обмотка содержит три трехфаэные звезды, соединенные параллельно с последовательным включением катушечных групп в каждой фазе. Выводы взяты из точек параллельного соединения фаз и из нулевых точек звезд. Дано распределение катушечных групп по фазам каждой звезды.Такое выполнение обмотки поэ- а

Ф воляет повысить значения обмоточных коэффициентов. 1 ил.

1418856

Изобретение относится к полюсппереключаемым обмоткам электрических машин переменного тока.

Пель изобретения — повышение испс пьзования активных материалов за с «ет,в< зичения обмоточных коэффициентов.

Оа чертеже изображена обмотка с переключением чисел полюсов 10:8.

Обмотка выполнена из равносекционных катушек с порядковыми номерами от 1 до 90, имеет шесть выводов, содержит катушечные группы с номерами от Г1 до Г36. Количество катушек в 15 каждой группе определяют в соответствии с числовым рядом:

1О

3,1«2 2,1«5,3,3,3,3,3,3, ?О

3 > 1 > 2 > 2 «1 «3 > 3 > 3 «3 ° 3 > 3 > 3 «

3,1,2,2,1,3>3,3,3,3,3,3, причем в фазы одной трехфазной звезды,25 присоединенной к зажиму 10С 1, включены катушечные группы с порядковыми номерами Г26, Г31, Г34, Г1 для фазы 8С1—

10С1, катушечные группы с порядковыми номерами Г16, Г20, Г23, Г27 для фазы 30

8С2-10С1 катушечные группы с порядковыми номерами Г6, Г9, Г12, Г17 для фазы 8С3-10С1, в фазы другой трехфазной звезды, присоединенной к зажиму

10С2, включены катушечные группы с порядковыми номерами Г4, IS, Г11, Г15 для фазы 8С1-10С2, катушечные группы с порядковыми номерами ГЗО, r33, r36, Г5 для фазы 8С2-10С2, катушечные группы с порядковыми номерами 4р

Г14, Г19, Г22, Г25 для фазы SC3-10С2, в фазы третьей трехфазной звезды, присоединенной к зажиму 10СЗ, включены катушечные группы с порядковыми номерами Г18, Г21, Г24, Г29 для фазы 45

8С1 — 10СЗ, катушечные группы с порядковыми номерами Г2, Г7, Г10, Г13 для фазы 802 †10, катушечные группы с порядковыми номерами Г28, Г32, Г35, -ГЗ для фазы 803-10С3, при этом катушечные группь« с порядковыми номерами

Г2, ГЗ,Г6,Г8,Г10,Г12,Г14,Г15 »Г20, Г22,Г24,Г26,Г27,ГЗО,Г32,Г34,Г36 включены встречно относительно других катушечных групп в пределах фаз.

При подсоединенных зажимах 1ОС 1, 10С2, 1003 к симметричной питающей сети и свободных «ажимах 8С1, 8С2, 8СЗ возникает вращающееся магнитное поле с числом полюсов, равным десяти. При подсоединенных зажимах ЯС 1, 8С2, 8СЗ к питающей сети возникает вращающееся магнитное поле с числом полюсов, равным восьми. Зажимы 1ОС 1, 1ОС2, 10СЗ при этом свободны.

В предлагаемой обмотке величины обмоточных коэффициентов составляют

>00 ° 902«К >>(0«826 ° К>> <р

0,864 при у = 11 против К >„,=

=0«869 ° К я =О«815«К> ср=О«842 в известной, При данных значениях обмоточных коэффициентов предлагаемая обмотка позволяет более полно испольэовать активные материалы двигателя эа .счет увеличения эффективных чисел витков на обеих полюсностях и, следовательно, улучшить энергетические показатели. Причем обмотка симметрична при обоих числах полюсов относительно питающих зажимов, однако обладает незначительной внутренней несимметрией по параллельным ветвям. Так, расхождение векторов ЭДС параллельных ветвей при 2p=10 составляет « 2 2 42

У а при 2р=8 составляет йО 14 03 что допустимо для практического использования ее в крупных электрических машинах.

Кроме того, обмотка проста в практическом исполнении, так как выполняется двухслойной из 36 катушечных групп и имеет минимальное число выводов, равное шести, что позволяет испольэовать лишь два трехполюсных коммутационных аппарата, а это, в свою очередь, сказывается на надежности процесса переключения и окружающей аппаратуре.

Формула изобретения

Трехфаэная обмотка двухскоростного двигателя с переключением чисел полюсов 10:8, выполняемая двухслойной в 90 пазах статора с номерами от

1 до 90, содержащая три трехфазные звезды« соединенные параллельно с последовательным включением катушечных групп в каждой фазе, снабженная выводами 10С1, 10С2, 10С3, взятыми иэ точек параллельного соединения фаэ, и выводами 8С1, 8С2, 8С3, взятыми иэ нулевых точек звезд, о т л ич а ю щ а я с я тем, что, с целью повышения использования активных материалов, она выполнена иэ 36 катушечных групп с номерами от Г1 до Г36, !

4 !ЯЯ количество катушек в каждой группе опр еделя етс я в с оот ветс т вин с числ овым рядом

3 1, 2, 2, 1, 3, 3, 3, 3, 3, 3, 3

3,1,2,2,1,3,3,3,3,3,3 3, /2У

f32

ГЭЭ

ГЭ

Составитель А. Кецарис

Редактор В.Петраш Техред Л. Олийнык Корректор А.Обручар

Заказ 4164/53 Тираж 665 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 3,1,2,2,1,3,3,3,3,3,3,3, 10 причем в фазы одной трехфаэной звезды, присоединенной к зажиму 10С1, включены катушечные группы с порядковыми номерами Г26, 31,Г34,Г1 для фазы ЗС1-10С1, катушечные группы с порядковыми номерами Г16,Г20,Г23,Г27 для фазы 8С2-10С1, катушечные группы с порядковыми номерами Гб,Г9,Г12,Г17 для фазы 8С3-10С1 в фазы другой трехфаэной звезды, присоединенной к за- 20 жиму 10С2, включены катушечные груп56

4 пы с порядковь»»»» н<.M(раьп» 4, Г8, Г 1, Г15 для фазы 8С вЂ” 1002, катушечнь;е группы с порядковыми номерами ГЗО, ГЗЗ,Г36,Г5 для фазы 8С2-10С2, катушечные группы с поряпковыми номерами

Г14, Г19, Г22,Г25 для фазы 803- 002, в фазы третьей трехфаэной звезды, присоединенной к зажиму 1003, включены катушечные группы с порядковыми номерами Г18,Г21,! 24,Г29 для фазы $С!—

1ОСЗ, катушечные группы с порядковыми номерами Г2,Г7,Г10,r13 для фазы

8С2-10(;3, катушечные группы с порядковыми номерами Г28,ГЗ2,Г35,ГЗ для фазы 8СЗ вЂ” 1ОСЗ, при этом катушечные группы с порядковьв»и номерами Г2,ГЗ, Гб, Г8, Г10, Г1 2, Г14, Г15, Г18, Г20, Г22, Г24, Г26, Г27, ГЗО, Г32, Г34, Г36 включены встречно относительно других катушечных групп в пределах фаз.
