Класс 21а4, 8ai

Мо 14)894

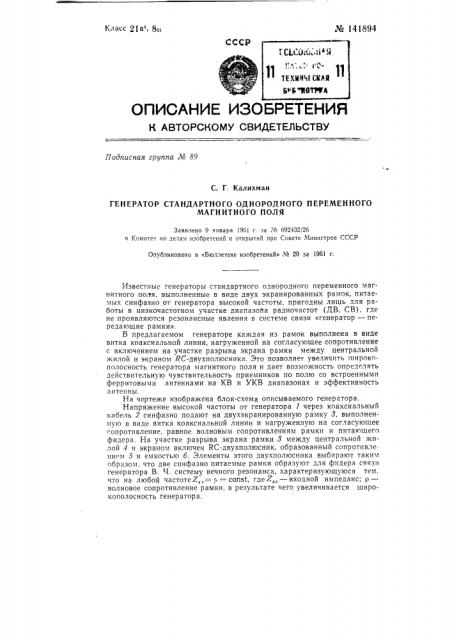

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 89

С. Г. Калихман

ГЕНЕРАТОР СТАНДАРТНОГО ОДНОРОДНОГО ПЕРЕМЕННОГО

МАГНИТНОГО ПОЛЯ

Заявлено 9 января 1961 г. за № 692432/26 и Комитет по лелаги изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 20 за 1961 г.

Известные генераторы стандартного однородного переменного магнитного поля, выполненные в виде двух экранированных рамок, питаемых синфазно от генератора высокой частоты, пригодны лишь для работы в низкочастотном участке диапазона радиочастот (ДВ, CB), где не проявляются резонансные явления в системе связи «генератор — передающие рамки».

В предлагаемом генераторе каждая из рамок выполнена в виде витка коаксиальной линии, нагруженной на согласующее сопротивление с включением на участке разрыва экрана рамки между центральной

>килой и экраном RC-двухполюсника. Это позволяет увеличить широкополосность генератора магнитного поля и дает возможность определять действительную чувствительность приемников по полю со встроенными ферритовыми антеннами на КВ и УКВ диапазонах и эффективность антенны.

На чертеже изображена блок-схема описываемого генератора.

Напряжение высокой частоты от генератора 1 через коаксиальный кабель 2 синфазно подают на двухэкранированную рамку 8, выполнен. ную в виде витка коаксиальной линии и нагруженную на согласующее сопротивление, равное волновым сопротивлениям рамки и питающего фидера. На участке разрыва экрана рамки 3 между центральной >килой 4 и экраном включен RC-двухполюсник, образованный сопротивлеkl:èåì 5 и емкостью б. Элементы этого двухполюсника выбирают таким образом, что две синфазно питаемые рамки образуют для фидера связи генератора В. Ч. систему вечного резонанса, характеризующуюся тем. что на любой частоте Z„.= р = const, где Z„— входной импеданс; р— волновое сопротивление рамки, в результате чего увеличивается широкополосность генератора. № 141894 — 2—

Описанный генератор стандартного однородного переменного магнитного поли может быть пригоден для измерения не только чувствительности радиоприемников по полю, но и для определения действующих высдт, эффективной и начальной магнитной проницаемости ферритовых приемныХ антенн, используемых в диапазонах коротких и ультракоротких во ц, Предмет изобретения

Редактор Н. С. Кутафина Техред А. Л. Резник Корректор Л. И. Самсонова

Поди. к печ. 27.Х1-61 г

Зак 11317

Формат бум. 70 1081/1а

Тираж 800

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/б.

Объем 0,18 изд. л.

Цена 4 коп.

Типография ЦБТИ Комитета по делам изооретений и открытий при Совете Министров СССР... Москва, Петровка; 14.

Генератор стандартного однородного переменного магнитного поля, выполненный в виде двух экранированных рамок, питаемых синфазно

o:г; ;снератора высокой частоты, отличающийся тем, что, с целью увеличения широкополосности генератора магнитного поля, каждая из рамок выполнена в виде витка коаксиальной линии, нагруженной на согласующее сопротивление с включением на участке разрыва экрана рамки между центральной жилой и экраном RC-двухполюсника, элементы которого подобраны так, что две синфазно питаемые рамки абразу1от системч вечного резонанса.
