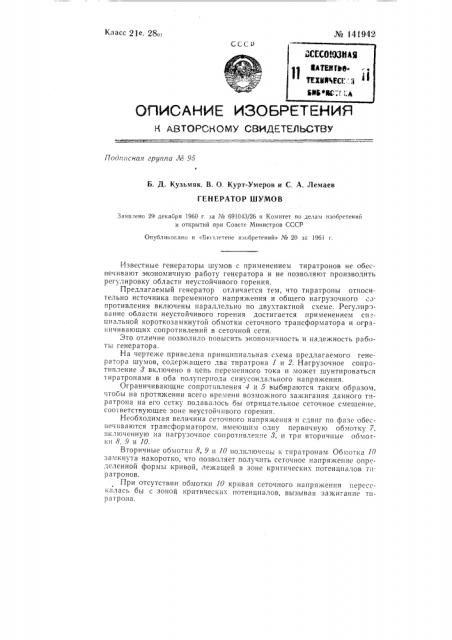

Б. Д. Кузьмяк, В. О. Курт-Умеров и С. А. Лемаев

ГЕНЕРАТОР ШУМОВ

Заявлено 29 декабря 1960 г. за № 691043/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бк1ллетене изобретений» № 20 за 1961 г.

Известные генераторы шумов с применением тиратронов не обеспечивают экономичную работу генератора и не позволяют производить регулировку области неустойчивого горения.

Предлагаемый генератор отличается тем, что тиратроны относительно источника переменного напряжения и общего нагрузочного сопротивления включены параллельно по двухтактной схеме. Регулирование области неустойчивого горения достигается применением сп "циа IbHOH короткозамкнутой обмотки сеточного трансформатора и ограничивающих сопротивлений в сеточной сети.

Это отличие позволило повысить экономичность и надежность работы генератора.

На черте>ке приведена принципиальная схема предлагаемого генератора шумов, содержащего два тиратрона 1 и 2. Нагрузочное сопротивление 3 включено в цепь переменного тока и может шунтироваться зиратронами в оба полупериода синусоидального напряжения.

Ограничивающие сопротивления 4 и 5 выбираются таким образом, чтобы на протяжении всего времени возможного зажигания данного тнратрона на его сетку подавалось бы отрицательное сеточное смещение, соответствующее зоне неустойчивого горения.

Необходимая величина сеточного напряжения и сдвиг по фазе обеспечиваются трансформатором, имеющим одну первичную обмотку 7. включенную на нагрузочное сопротивление 8. и три вторичные обмогки8,9и10.

Вторичные обмотки 8, 9 и 10 подключены к тиратронам Обмотка 10 замкнута накоротко, что позволяет получить сеточное напря>кение определенной формы кривой, лежащей в зоне критических потенциалов тпратронов.

При отсутствии обмотки 10 коивая сеточного напряжения перссскалась бы с зоной критически.; потенциалов, вызывая зажигание тпратрона. № 141942

Предлагаемый генератор, используя эффект случайного зажн;ания е тиратр6йа в - зоне "неустойчивого горения, может реагировать на случайные проц ь,с;непрерывным диапазоном выборок, что позволит применить его в разли фф1х устройствах радиоэлектрîíHîé промышленности.: . " > " 1

S ь ., К q

Предмет изобретения

Составитель В. Г. 1уфельд

Редактор 3. А. Москвина Техред А. А. Кудрявицкая Корректор Г. Кудрявцева

Объем 0 18 изд. л.

Цена 4 коп.

Подп. к печ. I.XII-61 r

Зак. 11863

Формат бум. 70)(1081/,в

Тираж 1200

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д,. 2/6

Типография ЦБТИ Комитета по делам изобретений и открытий прн Совете Министров СССР, Москва, Петровка, 14.

Генератор шумов с применением тиратронов, отличаю щи и с я тем, что тиратроны относительно источника переменного напряжения н общего нагрузочного сопротивления включены параллельно по двухтактной схеме, а регулирование области неустойчивого горения обеспечивается с помощью специальной короткозамкнутой обмотки сеточного трансформатора и ограничивающих сопротивлений в сеточной цепи.
