Почвообрабатывающий агрегат
Иллюстрации
Реферат
Изобретение относится к лесохозяйственной технике, в частности к почвообрабатывающим агрегатам, предназначенным для работы на нераскорчеванных вырубках, и позволяет повысить надежность технологического нронесса за счет предотвращения заякоривания рабочих органов в препятствия . Г1очвообрабатывающий агрегат включает базовую машину и сельскохозяйственное орудие, содержащее несущую раму, выполненную из двух нларнирно соединенных частей 1 и 2. Одна часть 1 рамы соединена с навесной системой 4 базовой ., а другая часть 2 (грядиль) выполнена коленчатой с вертикальным и отогнутым назад горизонтальным участками, на конце последнего закреплены рабочие органы 5 с раз.мещенным перед ними защитным средством 6 в виде кожуха. Части 1 и 2 рамы связаны между собой предохранительной пружиной 8 и между ними установлен амортизатор 7. В случае наезда рабочего органа 5 на труднопреодолимое препятствие больп ой высоты происходит упор в него коленчатой части 2 или защитного средства 6, при дальнейнгем движении агрегата происходит наезд защитного средства на препятствие, перемещение по нему прн одновременном подъеме над почвой части 1 ра.мы вместе с навесной системой трактора и одновре.менном развороте с подъемом рабочего органа над зап1.итны.м средством, а следовательно, и над препятствием. 2 з.п.ф-лы, 2 ил. с сл

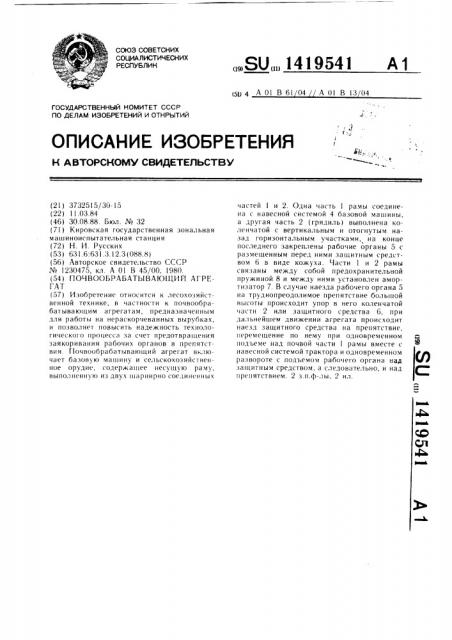

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„1419541 А 1 г5И 4 А 01 В 61 04 А О1 В 13 04
ОПИСАНИЕ ИЗОБРЕТЕНИЯ г
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3732515/30-15 (22) 11.03.84 (46) 30.08.88. Бюл. № 32 (71) Кировская государственная зональная машиноиспытательная станция (72) Н. И. Русских (53) 631.6:631.3.12.3 (088.8) (56) Авторское свидетельство СССР № 1230475, кл. А 01 В 45/00, 1980. (54) ПОЧВООБРАБАТЫВАЮ1ЦИ14 АГРЕГАТ (57) Изобретение относится к лесохозяйственной технике, в частности к почвообрабатывающим агрегатам, предназначенным для работы на нераскорчеванных вырубках, и позволяет повысить надежность технологического процесса за счет предотвращения заякоривания рабочих органов в препятствия. Почвообрабатывающий агрегат включает базовую машину и сельскохозяйственное орудие, содергкащее несущую раму, выполненную из двуx шарнирно соединенных частей 1 и 2. Одна часть 1 рамы соединена с навесной системой 4 базовой машины, а другая часть 2 (грядиль) выполнена коленчатой с вертикальным и отогнутым назад горизонтальным участками, на конце последнего закреплены рабочие органы 5 с размещенным перед ними защитным средством 6 в виде кожуха. Части 1 и 2 рамы связаны между собой предохранительной пружиной 8 и между ними установлен амортизатор 7. В случае наезда рабочего органа 5 на труднопреодолимое препятствие большой высоты происходит упор в него коленчатой части 2 или защитного средства 6, при дальнейшем движении агрегата происходит наезд защитного средства на препятствие, перемещение по нему при одновременном подъеме над почвой части 1 рамы вместе с навесной системой трактора и одновременном развороте с подъемом рабочего органа над защитным средством, а следовательно, и над препятствием. 2 з.п.ф-лы, 2 ил.
14
Изобретение относится к лесохозяйственной технике, в частности к почвообрабатывающим агрегатам, предназначенным для работы на нераскорчеванных вырубках. !!елью изобретения является повышение падеж ности технологического процесса за счет предотвращения заякоривания рабочих органов в препятствия.
На фиг. 1 изображен почвообрабатывающий агрегат, вид сбоку; на фиг. 2 — то же, при наезде на препятствие.
Почвообрабатывающий агрегат включает базовую машину (не показана) и сельскохозяйственное орудие, содержащее несущую раму, выполненную из двух частей 1 и 2, размещенных друг за другом и сочлененных между собой посредством шарнира 3 с горизонтальной осью вращения. Одна из частей 1 рамы соединена с навесной системой 4 базовой машины, а другая часть 2 (грялиль) выполнена коленчатой с вертикальным и oTol нутым назад горизонтальным участками, на конце горизонтального участка закреплены рабочие органы 5 с размещенным перед ними защитным средством 6.
Угол между вертикальной и горизонтальной частями грядиля составляет 90 — 135 . В качестве рабочих органов могут быть использованы, например, диски, фрезы, прикатывающие катки, рыхлящие лапы, сошники.
Защитное средство 6 обеспечивает подъем орудия при встрече с препятствием и выполнено в виде кожуха, ширина которого больше ширины рабочего органа. Шарнир 3, связывающий части рамы, расположен на конце вертикального участка грядиля, между частями рамы смонтирован амортизатор 7, включающий упругие, например, резиновые элемеHты, и эти части стянуты друг с другом предохранительной пружиной 8, установленной в кронштейнах 9 и 10, которые закрывают пружину почти со всех сторон так, что конец пружины, прикрепленный к соединенной со сцепным приспособлением части I рамы, расположен выше ее конца, прикрепленного к коленчатой части 2 рамы.
Пружина 8 имеет винтовой механизм 11 регулирования ее натяжения, а для высокогабаритных машин он может быть трособлочным.
Агрегат работает следующим образом.
В исходном положении до начала работы вертикальная часть коленчатой части 2 рамы упирается в амортизатор 7, жестко прикрепленный к части 1 рамы, задний конец пружины 8 расположен на меньшей высоте от нулевой поверхности почвы, чем передний, натяжение пружины отрегулировано до величины, обеспечивающей максимальное тяговое сопротивление рабочего органа 5 при обработке почвы.
При движении агрегата без препятствий и работе с установившимся режимом рабочий орган 5 заглублен в почву за счет геометрии режущих элементов, силы тяжести
19541
2 орудия и навесной системы трактора. Глубина хода рабочего органа зависит от высоты расположения опорной поверхности защитного средства 6 относительно коленчатой части 2 рамы.
В процессе обработки почвы тяговое сопротивление орудия воспринимается пружиной 8, которая прижимает нижнюю вертикальную часть 2 грядиля к амортизатору 7 и внимает положение с наклоном назад, жесткость пружины 8 регулируется в соответствии с тяговым сопротивлением рабочего органа 5, зависящим от нагрузочных и скоростных режимов. При встрече рабочего органа с легкопреодолимым препятствием небольшой высоты происходит его выглубление на защитном средстве 6. В случае наезда рабочего органа на труднопреодолимое препятствие большой высоты происходит упор в него коленчатой части 2 или защитного средства 6, при дальнейшем движении агрегата нижняя часть грядиля вначале остается заякоренной, а верхняя часть отходит и отклоняется вперед, преодолевая сопротивление пружины 8. Постепенно происходит увеличение наклона коленчатой части 2 одновременно с увеличением наклона защитного средства 6, а затем разворот и подъем на кожухе рабочего органа.
При достаточном изменении наклона коленчатой части 2 происходит наезд защитного кожуха на препятствие, перемещение по нему при одновременном подъеме над почвой части I рамы вместе с навесной системой трактора и одновременном развороте с подъемом рабочего органа 5 над защитным кожухом, а следовательно и над препятствием. В процессе преодоления высокого препятствия напряжение пружины 8 постоянно возрастает по мере наклона коленчагой части 2, угол наклона пружины меняется с отрицательного на положительный, силовое плечо пружины уменьшается, а тяговое сопротивление рабочего органа возрастает лишь до момента, соответствующего перпендикулярному положению пружины относительно части 1 рамы, после чего даже при увеличении напряжения ее происходит уменьшение тягового сопротивления за счет уменьшения силового плеча, прижимающего коленчатую часть 2 к амортизатору. После преодоления препятствия рабочий орган под воздействием растянутой пружины и собственной массы автоматически возвращается в исходное положение. Происходящий при этом удар коленчатой части 2 об амортизатор приводит к возникновению упругих колебаний рабочего органа, что улучшает процесс резания почвы, перерезание травянистой и мелкой древесной растительности, снижает тяговое сопротивление. При работе агрегатом повышаются качество технологического процесса и надежность орудия, что позволяет эффективно работать в условиях неупорядоченных вырубок с неограниченным
l4 з количеством пней, без проведения предварительной раскорчевки полос.
Формула изобретения
1. Почвообрабатывающий агрегат, включающий базовую машину и сельскохозяйственное орудие, содержащее несущую раму, выполненную из двух частей, размещенных друг за другом и сочлененных между собой посредством шарнира с горизонтальной осью вращения, причем одна из частей соединена со сцепным приспособлением базовой машины, а на другой закреплены рабочие органы и размещенное перед ними защитное средство, обеспечивающее подьем орудия при встрече с препятствием, отличающийся тем, что, с целью повышения надежности технологического процесса за счет предотвращения заякоривания рабочих ор19541
4 ганов в препятствия, часть рамы с рабочими органами выполнена коленчатой с вертикальным и отогнутым назад горизонтальным участками, при этом рабочие органы с защитным средством закреплены на горизонтальном участке, а шарнир, связывающий части рамы, расположен на конце вертикального участка, причем между частями рамы смонтирован амортизатор, и эти части стянуты одна с другой пружиной, 10 конец которой, прикрепленный к соединенной со сцепным приспособлением части рамы, расположен выше ее конца, прикрепленного к коленчатой части рамы.
2. Агрегат по п. 1, отличающийся тем, что пружина, стягивающая части рамы, выполнена регулируемой.
3. Агрегат по п. 1, отличающийся тем, что ширина защитного средства больше ширины рабочего органа.
