Машина для уборки сельскохозяйственных культур

Машина для уборки сельскохозяйственных культур

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, может быть использовано в конструкциях машин для уборки зерновых, трав, а также льна. Цель изобретения - расширение технологических возможностей путем обеспечения возможности уборки льна. Машина содержит раму 4 с платформой 5, съемные режущий аппарат 6 и мотовило 7. За платформой 5 расположен выгрузной транспортер 8, бесконечный ремень 15 которого имеет пальцы 16. Над платформой 5 посредством параллелограммного механизма с перемещаемыми в продольном направлении звеньями 9 смонтирован теребильный аппарат (ТЛ) 10 с продольно расположенными ремнями. При помощи штыря 12, размещенного в одном из отвер-. стий рамы 4, ТА ГО фиксируют в двух положениях по высоте. Делители 11 закреплены на переднем конце ТА 10. При уборке зерновых культур ТА 10 поднимают в верхнее положение и срезанные режущим аппаратом 6 стебли р.емнями ТА 10 подаются к транспортеру 8. При уборке льна режущий аппа- S рат 6 и мотовило 7 снимают, а ТА 10 опускают. Вытеребленный лен загружают в прицеп или расстилают на поле. 3 ил. (Л

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„, 141957 дц 4 А 01 D 45/00

ЙСГСОЮ? РАЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

f6 (Qua. 2

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3948282/30-15 (22) 30.08.85 (46) 30.08.88. Бюл. У 32 (75) В.И.Корнеев ($3) 631.35(088.8) (56) Галдин М,В. и др. Специальные комбайны, М., 1962, с. 82, (54) MNIHHA gJIH YSOPKH CEJIbCKOX0359СТВЕННЫХ КУЛЬТУР (57) Изобретение относится к сельскохозяйственному машиностроению, может быть использовано в конструкциях машин для уборки зерновых, трав, а также льна. Цель изобретения — расширение технологических воэможностей путем обеспечения воэможности уборки льна. Машина содержит раму 4 с платформой 5 ° съемные режущий аппарат 6 и мотовило 7. За платформой 5 распо, ложен выгруэной транспортер 8, бесконечный ремень 15 которого имеет пальцы 16, Над платформой 5 посредством параллелограммного механизма с перемещаемыми в продольном направлении звеньями 9 смонтирован теребильный аппарат (ТА) 10 с продольно расположенными ремнями. При помощи штыря

12, pasмещенíîro в одном из отвер» стий рамы 4, ТА ГО фиксируют в двух положениях по высоте. Делители 11 закреплены на переднем конце ТА 10.

При уборке зерновых культур ТА 10 поднимают в верхнее положение и срезанные режущим аппаратом 6 стебли ремнями ТА 10 подаются к транспортеру 8. При уборке льна режущий аппа- ф рат 6 и мотовило 7 снимают, а ТА 10 опускают, Вытеребленный лен загружают в прицеп или расстилают на поле.

3 ил.!

419572

Изобретение относится к сельскохозяйственному машиностроению и может быть использонано н конструкциях машин для уборки зерновых, трав, а также льна.

Цель изобретения — расширение технологических возможностей машины путем обеспечения воэможности уборки льна. 10

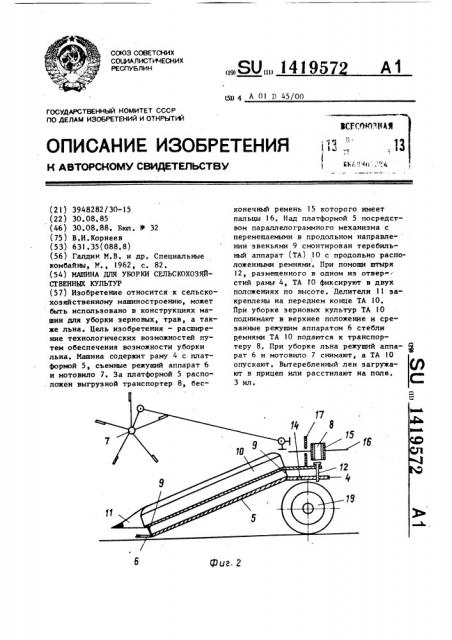

На фиг. 1 изображен общий нид уборочного агрегата с предлагаемой машиной и прицепом для сбора урожая, на фиг. 2 — машина при уборке зерновых, вид сбоку; на фиг. 3 — то же, при уборке льна.

Предлагаемая машина 1 может быть использована в уборочном агрегате с трактором 2 и прицепом 3 для сбора урожая.

Машина 1 содержит раму 4 с платформой 5, на которой смонтирован режущий аппарат 6, мотовило 7, и расположенный за платформой 5 выгруэной транспортер 8, Над платформой 5 при

25 помощи параллелограммного механизма с перемещаемыми н продольном направлении относительно направления движения машины I звеньями 9 смонтирован теребильный аппарат 10 с продольно расположенными ремнями. На переднем конце теребильного аппарата 10 закреплены делители 11. Режущий аппарат

6 и мотовило 7 выполнены съемными.

Теребильный аппарат 10 выполнен фик- 35 сируемым в двух положениях по высоте при помощи штыря 12, устанавливаемого в отверстие 13 (при верхнем положении аппарата 10) или н отверстие 14 (при нижнем положении аппа- 40 рата )О) рамы 4 (фиг. 2 и 3).

Выгрузной транспортер 8 имеет бесконечный ремень 15 с пальцами 16. Со стороны рабочей ветви ремня 15 на раме 4 установлен вертикальный щит 17, 45 выполненный со щелью для пальца 16.

Для подачи урожайной массы в прицеп 3 за ныгрузным транспортером 8 установлен перегрузочный транспортер

18, который может быть выполнен с глу 0 хим кожухом. Машина имеет также опорные колеса 19, Кузов прицепа 3 может быть снабжен раэравнинающим и уплотняющим массу устройствами (не показаны). 55

При уборке зерновых культур теребильный аппарат 10 установлен н нерхнем положении (фиг, 2), штырь 12 установлен при этом н отнерстие 13.

Мотонило 7 направляют стебли к теребильному аппарату 10. Стебли срезанные режущим аппаратом 6 и подхваченные ремнями теребильного аппарата

10, подаются к выгрузочному транспортеру 8. Пальцами 16 этого транспорте- ра стебли подводятся к перегрузочному транспортеру 18, который загружает их в прицеп 3 ° После заполнения прицепа 3 хлебной массой производят замену прицепа 3. Заполненный прицеп доставляют другим транспортным устройством н пункт переработки хлебной массы.

Для проведения уборки льна снимают режущий аппарат 6 и мотовило 7, а теребильный аппарат 10 опускают в нижнее положение, установив штырь 12 в отверстие 14. В результате делители II опускаются настолько, чтобы обеспечить нормальное теребление льна данной высоты. Загрузку стеблей н прицеп 3 производят так же, как при уборке зерновых. Вытеребленный лен может быть разостлан на поле.

Для этого отсоединяют прицеп 3, а у выгруэочного конца транспортера 8 устанавливают расстилочньй щит (не показан), Формула из о бр ет ения

Машина для уборки сельскохозяйственных культур, содержащая мотовило, делитель, режущий аппарат, смонтированный на платформе, и расположенный за ней выгрузной транспортер, о тл и ч а ю щ а я с я тем, что, с целью расширения технологических воэможностей путем обеспечения возможности уборки льна, машина снабжена теребильным аппаратом с продольно расположенными ремнями, причем тере-. бильный аппарат смонтирован над платформой при помощи шарнирного параллелограммного механизма с перемещаемыми в продольном направлении звеньями и выполнен фиксируемый в двух положениях по высоте, а делители закреплены на переднем конце теребильного аппарата.

1419572

Составитель И;Кольцов

Редактор И.Рыбченко Техред М.Ходанич Корректор М.Лароши

Заказ 4258/3

Тираж 661 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
