Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - повышение производительности труда в блочных теплинах при уборке растительных остатков шпалерных овощных культур. Машина содержит ленточный вырывающий аппарат 3 с рыхлителем 2 и рабочим органом 9 для отделения растений со шпалеры и ее обеззараживания. При движении машины рыхлитель 2, двигающийся в почве , рыхлит почву, а стебель растения , попадая между транспортерными лентами вырывающего аппарата 3, зажимается ими и перемещается вверх, освобождая корень из грунта. 4 з.п. ф-лы, 4 ил. (Л с:

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

Ц11 4 А 01 D 45/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

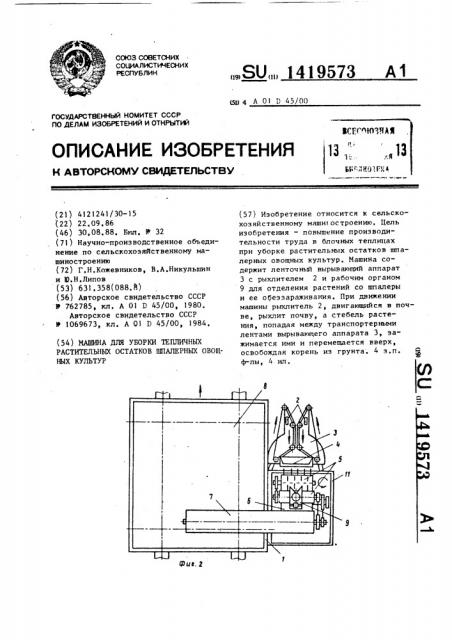

Фие. 2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ (21) 4121241/30-15 (22) 22.09,86 (46) 30.08.88. Бюп, И 32 (7I) Научно-производственное объединение по сельскохозяйственному машиностроению (72) Г,Н.Кожевников, В.А.Никульшин и 1О.Н,Липов (53) 631.358(088.8) (56) Авторское свидетельство СССР

У 762785, кл. А 01 D 45/00, 1980.

Авторское свидетельство СССР

У 1069673, кл. А О1 D 45/00, 1984. (54) МАШИНА ДЛЯ УБОРКИ ТЕПЛИЧНЫХ

РАСТИТЕЛЬНЫХ ОСТАТКОВ ШПАЛЕРНЫХ ОВОЩНЫХ КУЛЬТУР

„„SU„„1419573 А1 (57) Изобретение относится к сельскохозяйственному маши .остроению, Цель изобретения — повышение производительности труда в блочных теплицах при уборке растительных остатков шпалерных овощных культур. Машина содержит ленточнъй вырывающий аппарат

Э с рыхлителем 2 и рабочим органом

9 для отделения растений со шпалеры и ее обеззараживания. При движении машины рыхлитель 2, двигающийся в почве, рыхлит почву, а стебель растения, попадая между транспортерными лентами вырывающего аппарата 3, зажимается ими и перемещается вверх, освобождая корень из грунта. 4 з.п. ф-лы, 4 нл, 1419".73

11зобретс»и»е относится к сP»II ñêî10 хозяйственному машиностроению, в частности к машинам для уборки растительных остатков ш»»аг»ер»»»»х Онопдппх культур в блоч»гь»х теплицах.

Цель изобретения — повышение прОизводительности труда н блочных теплицах при уборке растительных Остатков шпалерных онош»гых культур, На фиг. схематично изображена машина для уборки тепличных растительнь»х остатков шпалер»п:Ix овощных культур, вид сбоку; на фиг. 2 — и†же, нид сверху, на фиг. 3 — рабочий ор- 15 ган дия отделения растений от шпалеры и ее обеззараживания общий нид; на фиг. 4 — транспортная лента нырынающего устройства> сечение.

Машина для уборки раститель»»ых oc- 20 таткон гчпалерных овощных культур состоит из транспортной платформы 1, рь»хлителя 2> вырываюшего аппарата 3 с приводом, грохот» 4, эахнать»наюшего битера 5 с подакппими вальцами, иэ- 25 мельчителя б, выгрузного транспортера 7, контейнера 8, рабочего органа

9 для отделения растений от шпалеры, источника (емкости) 1О горючего тела. Узлы смонтированы ча раме 11. 30

Транспортная платформа 1 предстанляет собой механизм> обеспечивающий движение «Ia»III II»», и имеет грузовую площадку, »Ie„»yl»II. е и награнляющие коле( са, электродрнвод,не показан), 35

Рыхлител», 2 предназначен для рыхления почвы в зоне корневой системы растений н состоит пз двух ножей, расположен»п|х и. д углом 10-150 K вертикальной Оси ма»1»н»»ы. Плоскости но- 40 жей задней кромкой развернуты одна к другой ° Ножи размещены на основании вырывающего аппарата таким образом, что кОрневая система растений при движении м »пины »»аходится между ними. 45

Рыхлител»; имеет приспособление> позволяюшее н рабочем положении опускать ножн н грунт, а и транспортном их поднимать.

Вырывающий аппарат 3 предназначен для захвата стебля растения, выдергивания корневой системы из грунта и ньп»олнен н ниде двух установленных наклонно к грунту кснтактирующих между собой тГ а»<спортHblx IQHT Образу 55 ющих захватыяакипий ручей, и включает и себя веггуп ис и íà I яжные ролики, смонтирован»п е на Ос нонании, которое прикреплено к р, ме. Угол наклона апгтирата<> =-30 — 60 регулируется н зависимости От культуры убираемых растений.

Грохот 4 служит для удаления эемпи с корней растений и представляет собой наклонно расположенный лоток, шарнирно прикрепленный в верхней части к раме. Возвратно-поступательное движение грохота осуществляется от электродвигателя, размещенного на ниж ней площадке рамь», посредством ременной передачи и криношипного механизма.

Захватывающий битер 5 с подающими вальцами предназначен для захвата растения, освобожденного от грунта и от шпалеры> и подачи его в измельчитель и выполнен н ниде горизонтально размещенного поперек машины барабана с убираюшимися эксцентричными пальцами, расположенными Il шахматном порядке по его понерхности, причем барабан установлен таким образом, что верхняя кромка лотка грохота находится ньппе его оси. Такое расположение битера относительно лотка не допускает захвата пальцами битера растения до извлечения корневой системы иэ грунта, что исключает обрыв корня.

Подающие вальцы смонтированы параллельно барабану битера, представляют собой верхний и нижний пустотелые барабаны, облицованные эластичным материалом и соприкасающиеся между собой. Привод захватывающего битера и подающих вальцов, нращающихся встречно, осуществляется от вала выгрузного транспортера посредством ременной передачи.

Измельчитель 6 размещен на верхней площадке рамы, служит для измельчения растений с целью уменьшения объема массы и выполнен в виде гильотинных ножниц, оснащенных электроприводом.

Выгрузной транспортер 7 измельченной массы растений выполнен за одно целое с измельчителем и представляет собой шнековый транспортер, смонтированный на раме. Привод выгруэного транспортера осуществляется от электродвигателя посредством ременных передач.

Контейнер 8 предназначен для накопления измельченной массы растений и транспортировки ее в специально отведенное место, Контейнер устанавливается на грузовой площадке транспортной платформы.

1419573

Рабочий орган 9 предназначен для обрезания шпагата и стеблей растений со шпалеры, обжигания мест крепления растений к шпалере и ее обеээаражи5 вания и состоит из вращающихся ножей

12 с приводом, горелки 13, прижимного

14 и направляющего 15 роликов. Горелка сообщена с источником 10 горючего тела, размещенным на нижней площадке рамы.Рама 11 шарнирно соединена с транспортной платформой 1 и имеет опорное колесо.

Машина работает следующим образом.fg

Контейнер 8 помещают на грузовую площадку машины, устанавливают машину в междурядье на трубы надпочвенного обогрева. таким образом, чтобы рабочий орган 9 расположился под шпалерой, при этом прижимной ролик 14 рабочего органа размещают сверху. Систему электропривода машины посредством кабеля, разматываемого с барабана-кабелеукладчика, подключают к сети. Подавая го- 25 рючее тело от источника к горелке, зажигают ее с помощью электрозапальника. Затем с помощью электропривода приводят машину в движение, ножи рыхлителя 2 из транспортного положения 3р переводят в рабочее, погружая их в

I грунт. При движении машины рыхлитель

2 рыхлит почву, стебель растения попадает между транспортными лентами вырывающего аппарата 3, зажимается ими и перемещается вверх, освобождая корень из грунта. В конечный момент воздействия вырывающего аппарата 3 на стебель вращающиеся ножи рабочего органа 9 обрезают стебель и шпа- 4 гат крепления растения к шпалере, Освобожденное от грунта и отделенное от шпалеры растение попадает на захватывающий битер 5, захватывается пальцами и перемещается по лотку rpo-45 хота к подающим вальцам, которые вращаясь встречно, захватывают растение и подают его в измельчитель 6. Измельченная масса растительных остатков выгрузным транспортером 7 подается в контейнер 8 °

Сразу после обрезания стебля и шпагата крепления растения к шпалере пламенем горелки 13 рабочего органа

9 производится обеззараживание mnaлеры, при этом сгорают оставшиеся на шпалере узелки шпагата и частички растений.

По заполнении контейнера 8 измельченной массой машину возвращают к транспортному проезду. Машина обслуживается одним оператором. формула изобретения

1. Машина для уборки тепличных растительных остатков шпалерных овощных культур, содержащая транспортную платформу со сменным контейнером и смонтированные на раме захватывающий битер с подающими вальцами, выгрузной транспортер, о т л и ч а ющ а я с я тем, что, с целью повышения производительности труда в блочных теплицах при уборке растительных остатков шпалерных овощных культур, она снабжена ленточным вырывающим аппаратом с рыхлителем и рабочим органом для отделения растений со шпалеры и ее обеззараживания.

2. Машина по и. 1, о т л и ч аю щ а я с я тем, что вырывающий аппарат снабжен рыхлителем, размещенным перед транспортирующим лентами и выполненным в виде раздвигающихся ножей, установленных под углом 15 к вертикальной оси машины, а их рабочие плоскости образуют регулируемый угол 240-270

3 Машина по и, 1, о т л и ч аю щ а я с я тем, что она снабжена рабочим органом, установленным на стойке в верхней части рамьi за захватывающим битером и выполненным в виде ножей с приводом для вращения, горелки, расположенной за ножами и сообщенной с источником горючего тела, а также направляющего и прижимного роликов для взаимодействия со шпалерной проволокой.

4. Машина по п. 1, о т л и ч аю щ а я с я тем, что захватывающий битер выполнен в виде барабана с эксцентрично расположенными пальцами и размещен на верхней площадке рамы.

5. Машина по п. 1, о т л и ч аю щ а я с я тем, что она снабжена измельчителем, установленным на верхней площадке рамы над контейнером.

lllnanep

1419573

В 7РЮЧЕЕ

177 f70
