Реферат



Класс 21а, 34

М 141959

cccr

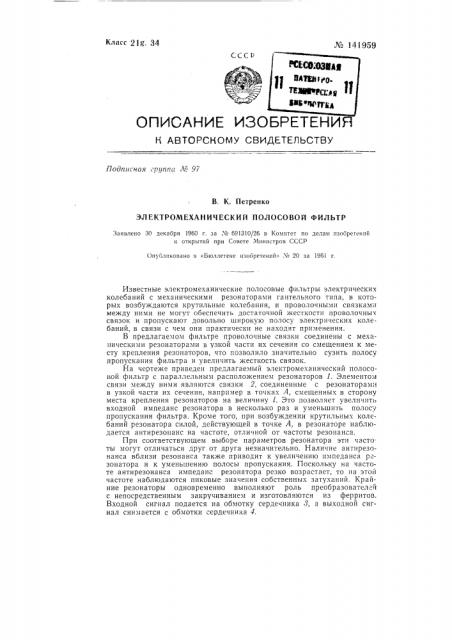

ОПИСАНИЕ ИЗ

ЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная г/.уппо № 97

В. К. Петренко

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПОЛОСОВОЙ ФИЛЬТР

Заявлено 30 декабря 1960 г. за М 691310/26 в Комитет по делам изобретений и открытий прн Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 20 за 1961 г.

Известные электромеханические полосовые фильтры электрических колебаний с механическими резонаторами гантельного типа, в которых возбуждаются крутильные колебания, и проволочными связками между ними не могут обеспечить достаточной жесткости проволочных связок и пропускают довольно широкую полосу электрических колебаний, в связи с чем они практически не находят применения.

В предлагаемом фильтре проволочные связки соединены с механическими резонаторами в узкой части их сечения со смещением к месту крепления резонаторов, что позволило значительно сузить полосу пропускания фильтра и увеличить жесткость связок.

На чертеже приведен предлагаемый электромеханический полосовой фильтр с параллельным расположением резонаторов 1. Элементом связи между ними являются связки 2, соединенные с резонаторами в узкой части их сечения, например в точках А, смещенных в сторону места крепления резонаторов на величину l. Это позволяет увеличить входной импеданс резонатора в несколько раз и уменьшить полосу пропускания фильтра. Кроме того, при возбуждении крутильных колебаний резонатора силой, действующей в точке А, в резонаторе наблюдается антирезонанс на частоте, отличной от частоты резонанса.

При соответствующем выборе параметров резонатора эти частоты могут отличаться друг от друга незначительно. Наличие антирезонанса вблизи резонанса также приводит к увеличению импеданса резонатора и к уменьшению полосы пропускания. Поскольку на частоте антирезонанса импеданс резонатора резко возрастает, то на этой частоте наблюдаются пиковые значения собственных затуханий. Крайние резонаторы одновременно выполняют роль преобразовател и с непосредственным закручиванием и изготовляются из ферритов.

Входной сигнал подается на обмотку сердечник" 8, а выходной сигнал снимается с обмотки сердечника 4.

¹ 141959 — 2

3 1

Составитель и. Г. Туфельл

Редактор Н. С. Кутафина Техред А. А. Кудрявицкая Корректор В. П. Фомина

Объем 0,18 нзд. л.

Цена 4 коп.

Формат бум. 70)(108 /, Тираж 1250

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Поди. к печ. 20.Х1-61 г

Зак. 1496

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва. Петровка, 14.,1 предмет изобретен и я мам 0 -

Влектромехащ рский олосовой фильтр электрических колебаний с мф1 1 ичесМЙ езона1г ами гантельного типа, в которых возбуждают 4, кру и мж Мю!блеба ия, и проволочными связками между ними, о т л ч а ю шийся . ем, то, с целью сужения полосы пропускания фильТра и,"уМФИчейй жесткости проволочных связок, последние соединены а-1р еезонйторами в узкой части их сечения со смещением к месту крепления резонаторов.
