Устройство для приема,перемешивания и подачи жидкости

Устройство для приема,перемешивания и подачи жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для приема, перемешивания и подачи жидкостей и может быть использовано для приготовления и подачи красок и других агрессивных и легковоспламеняющихся жидкостей. Цель изобретения - повьппение безопасности работы при использовании агрессивных и легковоспламеняющихся жидкостей. Для этого устройство для создания разряжения и повышенного давления вьшолнено в виде турбовентипятора и поршня, установленного на приводном валу между турбовентилятором и мешалкой с возможностью осевого перемещения в корпусе. Корпус снабжен дополнительным загрузочным патрубком. Корпус снабжен охлахздающей рубашкой с отверстиями для подвода и слива охлаждающей жидкости. Устройство снабжено тележкой, а корпус установлен на ней с возможностью поворота вокруг горизонтальной оси. 3 з.п.ф-лы. 1 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) А1

5)) 4 В 05 В 9/04

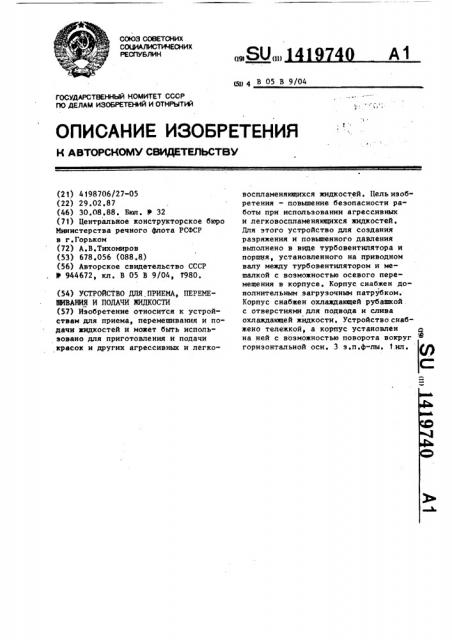

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4198706/27-05 (22) 29.02.87 (46) 30.08,88. Вюп. Р 32 (71) Центральное конструкторское бюро

Министерства речного флота РСФСР в r.Ãîðüêîì (72) А.В.Тихомиров (53) 678.056 (088.8) (56) Авторское свидетельство СССР

IP 944672, кл. В 05 В 9/04, f980. (54) УСТРОЙСТВО ДЛЯ . ПРИЕМА, ПЕРЕМЕШИВАНИЯ И ПОДАЧИ ЖИДКОСТИ (57) Изобретение относится к устройствам для приема, перемешивания и подачи жидкостей и может быть использовано для приготовления и подачи красок и других агрессивных и легковоспламеняющихся жидкостей. Цель изобретения — повьппение безопасности работы при использовании агрессивных и легковоспламеняющихся жидкостей.

Для этого устройство для создания разряжения и повышенного давления выполнено в виде турбовентилятора и порпщя, установленного на приводном валу между турбовентилятором и мешалкой с возможностью осевого перемещения в корпусе. Корпус снабжен донолнительным загрузочным патрубком.

Корпус снабжен охлаждающей рубашкой . с отверстиями для подвода и слива охлаждающей жидкости. Устройство снабжено тележкой, а корпус установлен на ней с возможностью поворота вокруг ф горизонтальной оси. 3 э.п.ф-лы. 1.ил.

1419740

Изобретение относится к устройствам для приема, перемешивания и подачи жидкостей и может быть использовано для приготовления и подачи кра5 сок и других агрессивных и легковоспламеняющихся жидкостей.

Целью изобретения является повышение безопасности работы при исполь зовании агрессивных и легковоспламеняющихся жидкостей.

На чертеже изображено предлагаемое устройство.

Устройство для приема, перемешивания и выдачи жидкости содержит вертикально установленный цилиндрический корпус 1 с крьппкой 2, патрубком 3 для приема и патрубком 4 для подачи жидкости

По оси корпуса 1 установлен при- 20 водной вал 5 с мешалкой 6 на нижнем конце. Корпус 1 имеет устройство для создания разряжения и повьппенного давления, выполненное в виде турбовен— тилятора 7 и поршня 8, установленно- 25 го на приводном валу 5 между турбовентилятором 7 и мешалкой 6 с возможностью осевого перемещения.

1.

Корпус 1 снабжен дополнительным загрузочным патрубком 9 и охлаждающей рубашкой 10 с патрубками для подвода 11 и слива 12 охлаждающей жидкости. На корпусе 1 смонтированы предохранительный клапан 13 с лопаметром 14. Патрубок 3 оснащен краном 35

15 и приемным рукавом 16. Привод вала 5 и турбовентилятора 7 осуществляется от двигателя 17 с фрикционной муфтой 18, контргайкой 19 и переключателем 20. Корпус 1 установлен на 40 тележке 2 1 с возможностью в повороте вокруг горизонтальной оси 22, Поршень

8 выполнен из резины, обжатой металлическими дисками 23.

Устройство работает следующим об- 45 разом.

При включении двигателя 17 в режим приема жидкости приводимый во вращение турбавентилятор 7 создает разряжение в верхней части корпуса .

1. Под воздействием разницы давлений поршень 8 перемещается вверх и производит всасывание жидкости иэ емкости

24 через приемный рукав 16 и открытый кран 15 в подпоршневую часть корпуса

1. После заполнения полости корпуса

1 жидкостью кран 15 закрывают, а фрикционную муфту 18 вводят в зацепление с валом 5 и закрепляют контргайкой 19. При вращении вала 5 и мешалки 6 осуществляют перемешивание жидкости. При необходимости через дополнительный загрузочный патрубок

9 при остановленном двигателе 17 в жидкость вводят сухие пигменты и абразивные частицы. После перемешивания жидкости двигатель 1,7 отключают, а фрикционную муфту 18 выводят из зацепления с валом 5, а к патрубкам

4 подсоединяются шланги распылителей.

Включают двигатель 17 на режим подачи жидкости и турбовентилятор 7 нагнетает воздух в надпоршневую часть корпуса 1.

Под давлением воздуха поршень 8 смещается вниз и обеспечивает подачу жидкости в распылители.

Устройство позволяет производить охлаждение корпуса 1 и находящейся в нем жидкости путем циркуляции воды через охлаждающую рубашку 10, а также поворот корпуса 1 вокруг горизонтальной оси 22.

Разделение полости корпуса 1 поршнем 8 исключает воэможность выброса в атмосферу через предохранительный клапан 13 паров агрессивных и легковоспламеняющихся жидкостей, что повьппает надежность и безопасность устройства.

Формула и э о б р е т е н и я

1. Устройство для приема, перемешивания и подачи жидкости, содержащее вертикально установленный цилиндрический корпус с крышкой, патрубки для приема и подачи жидкости, установленный на оси корпуса приводной вал с мешалкой на нижнем конце, предохранительный клапан и устройство для создания разряжения и повышенного давления в корпусе, о т л и ч а ю щ е е с я тем, что, с целью повышения безопасности работы при использовании агрессивных и легковоспламеняющихся жидкостей, устройство для создания разряжения и повьппенного давления выполнено в виде турбовентилятора и поршня, установленного на приводном валу между турбовентилятором и мешалкой с возможностью осевого перемещения в корпусе.

2. Устройство по п.1, о т л и ч аю щ е е с я тем, что корпус снабжен дополнительным, загрузочным патрубком.

1419740

1б

Составитель Г.Дьяков

Техред Л. Олийнык

Корректор М.Шароши

Тираж 634

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3, Устройство по п.1, о т л и ч аю щ е е с я тем, что корпус снабжен охлаждающей рубашкой с отверстиями для подвода и слива охлаждающей жидкости.

Редактор М.Бандура

Заказ 4267/11

4. Устройство по п.1 о т л и ч а ю щ е е с я тем, что оно снабжено тележкой, корпус установлен на ней с возможностью поворота вокруг горизонтальной оси.
