Реферат



Изобретение относится к механической обработке металлов. Цель изобретения - повьшение долговечноети путем уменьшения трения лопастей с рабочим агентом за счет дозированной подачи смазывающего вещества. Под действием катушек 8 и 9 якорь электромагнита с сердечником 10 втягивается в катушку 9 и кран 13 закрывается , в воронку 7 подается дробь,; индуктивное сопротивление катушки 8 увеличивается, ток в катушке 9 падает , сердечник 10 под действием пружины 11 поднимается, кран 13 открьшается и в питающий патрубок 7 вместе с рабочим агентом поступает вода. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 24 С 5/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4056436/31-08 (22) 14.04.86 (46) 30.08.88. Бюл. У 32 (71) Харьковский политехнический институт им. В.И. Ленина (72) А.А. Давиденко и В.Ф. Сумцов (53) 621.924.99(088.8) (56) Авторское свидетельство СССР

Р 812552, кл. В 24 С 5/06, 1981. (54) ДРОБЕМЕТНЫЙ АППАРАТ (57) Изобретение относится к механической обработке металлов. Цель изобретения — повышение долговечнос„„Я0„„141 872, А1 ти путем уменьшения трения лопастей с рабочим агентом за счет дозированной подачи смазывающего вещества, Под действием катушек 8 и 9 якорь электромагнита с сердечником 10 втягивается в катушку 9 и кран 13 закрывается, в воронку 7 подается дробь, индуктивное сопротивление катушки

8 увеличивается, ток в катушке 9 падает, сердечник 10 под действием пружины 11 поднимается, кран 13 открывается и в питающий патрубок 7 вместе с рабочим агентом поступает вода, 1 ил.

1419872

ВНИИПИ Заказ 4277/18

Тираж 678 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к механи.ческой обработке металлов, а именно к оборудованию для очистки поверхностей деталей в литейном производ5 стве.

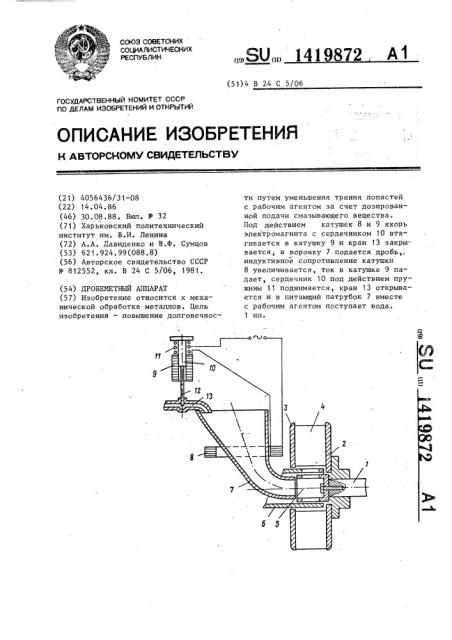

Целью изобретения является повышение долговечности путем уменьшения трения лопастей с рабочим агентом, На чертеже изображен дробеметный аппарат,,продольный разрез.

Дробеметный аппарат состоит из . вала 1, заднего диска 2, жестко скрепленного с ним переднего диска

3, лопастей 4, закрепленного на валу импеллера 5, неподвижной распределительной втулки 6, питающего патруб,ка, выполненного в виде воронки 7, катушки 8 индуктивности, последовательно соединенной с намагничивающей 20 катушкой электромагнитного устройства 9, внутри которой расположен сердечник 10 охватываемый пружиной

11 и жестко соединенный с задвижкой

12 крана 13. 25

Дробеметный аппарат работает следующим образом.

Включается двигатель, вращающий вал 1 (не показан), открывается запорный вентиль трубопровода, подводящего воду к крану 13, и замыкается цепь катушки электромагнитного устройства 9 и катушки индуктивности 8, сердечник 10 втягивается в электромагнитное устройство 9 и кран 13 закрывается, в воронку 7 подается дробь, индуктивное сопротивление катушки 8 увеличивается, ток в катушке электромагнитного устройства 9 падает, сердечник 10 под действием пружины 11 поднимается, кран 13 открывается и в питающий патрубок вместе с дробью поступает вода, Смазка (вода) покрывает поверхность дробинок и вместе с ними поступает в импеллер 5, откуда через отверстия в распределенной втулке 6 поступает на поверхность лопастей 4. Смазка с поверхности дробинок переходит на поверхность лопастей, благодаря чему трение дробинок о лопасть уменьшает- 5О ся с 0,2 до 0„08. Под действием центробежной силы дробинки приобретают ускорение и с большой скоростью сходят с лопастей и ударяются об очищаемую деталь.

Благодаря наличию смазки на поверхности лопастей и на поверхности дроби уменьшается коэффициент трения дроби о лопасть с 0,8 до 0,02.

В .такой же пропорции уменьшается износ лопастей, следовательно, их долговечность повышается в 2,5 раза, Кроме того, благодаря значительному уменьшению коэффициента трения скорость дробинки увеличивается на 5-6% и, следовательно, энергия удара дробинки об очищаемую поверхность возрастает на 12, т.е, на

12 повышается эффективность очистки, Под действием центробежной силы мельчайшие частицы смазки, например воды, сходят с лопастей, захватывают с собой взвешенные в воздухе мельчайшие пылинки, вследствие чего атмосфера цеха становится чище.

Формула изобретения

Дробеметный аппарат, включающий вал, на котором размещены диски с лопастями, канал для подвода охлаждающей среды, питающий патрубок, выполненный в виде воронки, о т л ич а ю шийся тем, что, с целью повышения долговечности путем уменьшения трения лопастей с рабочим агентом, дробеметный аппарат снабжен электромагнитным устройством, выпол ненным в виде якоря с задвижкой, . размещенного в намагничивающей катушке и подпружиненного относительно последней, при этом задвижка якоря установлена в канале подвода охлаждающей среды, размещенном над патрубком, а намагничивающая катушка последовательно соединена с введенной в аппарат катушкой индуктивности, расположенной на наружной повер--ности питающего патрубка.
