Реферат



Изобретение относится к зажимным приспособлениям с ручным приводом . Целью изобретения является упрощение инструкции и повышение надежности . На основании 1 с направляющими установлены неподвижная 3 и подвижная 4 губки, винтовой привод включает винт 5 и гайку 6, расположенную в неподвижной губке 3 с возможностью вращения, стопор 7 подвижной губки 4 и тягу 8. Стопор расположен в наклонном пазу подвижной губки 4. Стопор 7 и тяга 8 выполнены в виде двускосых клиньев и взаимодействуют своими наклонньши поверхностями 14, 17. Стопор 7 выводится из взаимодействия с поверхностью 17 тяги 8 перемещением за ручку 18 по пазу 9. После предварительного зажима стопор 7 под действием собственного веса или от руки вступает во взаимодействие с поверхностью 17 тяги 8 и фиксирует ее. Окончательньй зажим осуществляется посредством винтового привода. 2 ил. J -L, 11 1 / 7 2 « (/) СО 00 « ел

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (51) 4 В 25 В 1/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHQMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4197943/25-28 (22) 23.02.87 (46) 30.08.88. Бюл. № 32 (71) Сибирский филиал Центрального опытно-конструкторского и технологического бюро Государственного всесоюзного научно-исследовательского технологического института ремонта и эксплуатации машинно-тракторного парка (72) В.А. Шмаков (53) 621 881(088,8) (56) Авторское свидетельство СССР

¹ 477140, кл. В 25 В 1/10, 1979.

Патент СССР № 7749, кл. В 25 В 1/12, 192 (54) БЫСТРОДЕЙСТВУЮЩИЙ ЗАЖИМ (57) Изобретение относится к зажимным приспособлениям с ручным приводом. Целью изобретения является упрощение инструкции и повышение надежности. На основании 1 с направляющими установлены неподвижная 3 и подвижная 4 губки, винтовой привод включает винт 5 и гайку 6, расположенную в неподвижной губке 3 с возможностью вращения, стопор 7 подвижной губки 4 и тягу 8 ° Стопор расположен в наклонном пазу подвижной губки 4. Стопор 7 и тяга 8 выполнены в виде двускосых клиньев и взаимодействуют своими наклонными поверхностями 14, 17. Стопор 7 выводится иэ взаимодействия с поверхностью 17 тяги 8 перемещением за ручку !8 по пазу 9, После предварительного зажима стопор 7 под действием собственного веса или от руки вступает во взаимодействие с поверхностью 17 тяги 8 и фиксирует ее, Окончательный зажим осуществляется посредством винтового привода. 2 ил.

7 3

1419875

Изобретение относится к машиностроению, а именно к зажимным приспособлениям с ручным приводом, и может быть использовано при выполнении разборочно-сборочных и ремонтных работ, Целью изобретения является упрощение конструкции и повышение надежности путем уменьшения количества подвижных элементов и обеспечения бблее надежного сцепления стопора и тяги.

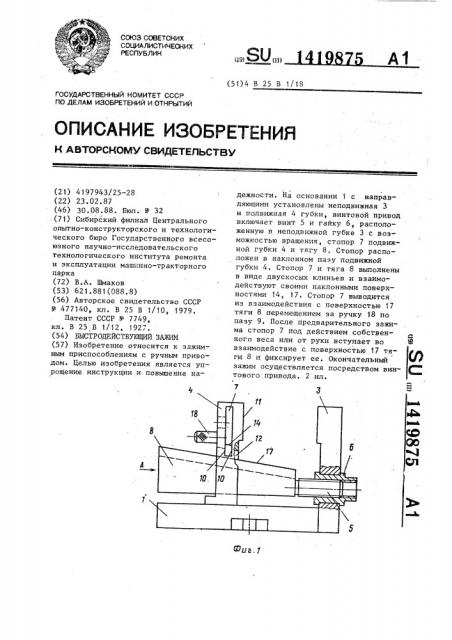

На фиг. 1 приведен зажим, общий вид; на фиг, 2 — вид А на фиг. 1, Быстродействующий зажим содержит основание 1 с направляющими 2, неподвижную губку 3, закрепленную на основании 1, подвижную губку 4, установленную на направляющих 2. Винтовой привод содержит винт 5 и гайку 6, расположенную в неподвижной губке 3 с возможностью вращения, сто1 ор 7 подвижной губки 4 и тягу 8, закрепленную на винте 5, В подвижной губке 4 выполнены наклонный паз 9, боковые поверхности

10 которого параллельны рабочей поверхности 11 губки 4, и окно 12, боковые „поверхности 13 которого пересекают боковые поверхности 10 паза 9 и перпендикулярны рабочей поверхности 11 губки 4, Стопор 7 выполнен в виде двускосого i клина и расположен в пазу 9 так, что его наклонная поверхность

14 обращена к основанию 1 и имеет уклон в сторону неподвижной губки 3, а противоположная поверхность 1S взаимодействует с поверхностью 16 паза 9.

Тяга .8 расположена в окне 12 и имеет наклонную поверхность 17, параллельную наклонной поверхности 14 стопора 7, Устройство работает следующим образом.

Перед установкой детали губку 4 усилием руки перемещают вдоль направляющих 2 в нужном направлении, при этом если движение осуществляется влево, то предварительно за ручку 18 поднимают по пазу 9 стопор 7, если вправо — стопор 7 самопроизвольно, I под действием собственного веса, скользит по поверхности 17, опускаясь по пазу 9. Затем устанавливают деталь между губками 3 и 4 и с помощью ключа вращают гайку 6. При вращении гайки 6 винт 5 с тягой 8 перемещаются вправо, а тяга 8, взаимодействуя поверхностью 17 со стопором

7, сдвигает, в свою очередь, губку

4, чем обеспечивается окончательное закрепление детали. После окончания операции гайку 6 вращают в обратном направлении и освобождают деталь.

Поскольку угол подъема взаимодействующих поверхностей 14 и 17 больше угла трения, губка 4 свободно отсоединяется от тяги 8 перемещением стопора 7 по пазу 9.

Формула и з о б р е т ения

Быстродействующий зажим, содержащий основание с направляющими, неподвижную губку, закрепленную на основании, подвижную губку, установленную на направляющих, винтовой привод, связанный с подвижной губкой, и стопор подвижной губки, о тл и ч а ю шийся тем, что, с целью упрощения конструкции и повышения надежности, гайка винтового привода расположена в неподвижной губке с возможностью вращения и находится в зацеплении с первым концом винта, в подвижной губке выполнен наклонный паз, боковые поверхности которого параллельны рабочей поверхности губки, и окно, боковые поверхности которого пересекают боковые поверхности паза и перпендикулярны рабочей поверхности губки, стопор выполнен в виде двускосого клина и расположен в пазу так, что его наклонная поверхность обращена к основанию и имеет уклон в сторону неподвижной губки, а противоположная поверхность взаимодействует с поверхностью паза, зажим снабжен тягой, закрепленной на втором конце винта., расположенной в окне подвижной губки и имеющей наклонную поверхность, параллельную наклонной поверхности клина и предназначенную для взаимодействия с ней.
