Привод стола проволокосшивного станка

Привод стола проволокосшивного станка

Иллюстрации

Показать все

Реферат



Изобретение относится к деревообрабатывающей промышленности и может быть использовано при изготовлении деревянной тары. Цель изобретения - расширение технологических возможностей. Привод станка включает электродвигатель 1, который соединен с валом 3 посредством муфты 2. Для перемещения каретки 25 через кинематическую цепь передается крутящий момент от электродвигателя 1. Кинематическая цепь рабочего хода стола снабжена шатунно-кривошипным механизмом 15, вал кривошипа которого связан с шестерней распределительной коробки через электромагнитную муфту, а шатун - через рейку 17, зубчатое колесо 18 и обгонную муфту . . 19 с цепью 21. Управление количеством шагов рабочего хода стола осуществляется задатчиком 32 количества шагов. С включением электродвигателя передается крутящий момент через кинед матическую цепь каретке 25. Когда каретка 25 происходит число шагов, заданное задатчиком 32, она совершает обратный ход. 1 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ÄÄSUÄÄ 1419891 А1 (51)4 В 27 F 7/05, В 23 Q 5/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4169088/29-15 (22) 29. 12 86 (46) 30.08.88. Бюл, № 32 (71) Специальное конструкторское бюро деревообрабатывающих станков № 4 (72) Б.А. Немучинский и Е.Б. Виниецкий (53) 674,055:621.914.3(088,8) (56) Авторское свидетельство СССР

¹ 1030161. кл. В 27 С 5/00, 1982, (54) ПРИВОД СТОЛА ПРОВОЛОКОСШИВНОГО

СТАНКА (57) Изобретение относится к деревообрабатывающей промышленности и может быть использовано при изготовлении деревянной тары. Цель изобретения — расширение технологических возможностей. Привод станка включает электродвигатель 1, который соединен с валом 3 посредством муфты 2, Для перемещения каретки 25 через кинематическую цепь передается крутящий момент от электродвигателя 1.

Кинематическая цепь рабочего хода стола снабжена шатунно-кривошипным механизмом 15, вал кривошипа которого связан с шестерней распределительной коробки через электромагнитную муфту, а шатун — через рейку 17, зубчатое колесо 18 и обгонную муфту

19 с цепью 21. Управление количеством шагов рабочего хода стола осуществляется задатчиком 32 количества шагов.

С включением электродвигателя передается крутящий момент через кинематическую цепь каретке 25, Когда ка- ® ретка 25 происходит число шагов, заданное задатчиком 32, она совершает обратный ход. 1 ил. С:

1419891

Изобретение относится к приводам столов„ кареток станков и предназначено для использования в проволокосшивном станке для изготовления де5 ревянной тары, Цель изобретения — расширение технологических возможностей привода.

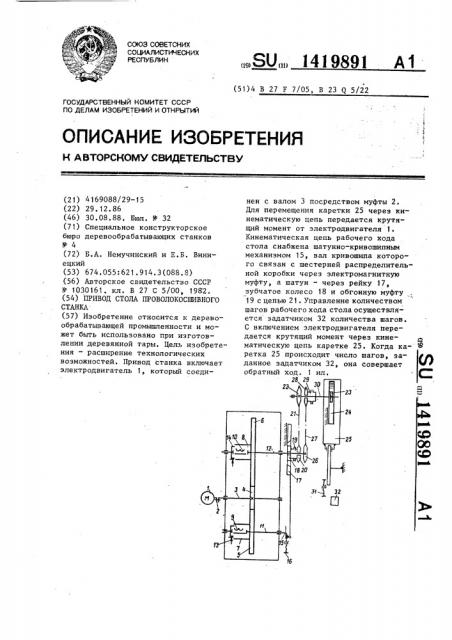

На чертеже изображена кинематическая схема привода стола проволокосшивного станка °

Привод содержит электродвигатель

i соединенный посредством муфты 2 с валом 3, на котором установлена шестерня 4, Шестерня 4 взаимодействует с зубчатыми колесами 5 и 6, закрепленными на поводках 7 и 8 электромагнитных муфт 9 и 10. Электромагнитные муфты 9 и 10 установлены на валах 11 и 12, На этих же валах установлены тормозные электромагнитные муфты 13 и 14, На конце вала 11 закреплен шатунно-кривошипный механизм

15 с регулируемым шагом перемещения посредством винта 16. Шатунно-кривошипный механизм 15 шарнирно связан с зубчатой рейкой 17, взаимодействующей с зубчатым колесом 18, сидящим на обгонной муфте 19, установленной на валу 12. С зубчатым колесом 18 посредством обгонной муфты 19 связана звездочка 20, соединенная посредством цепи 21 со звездочкой 22, ко""орая жестко связана с зубчатым колесом 23. Последнее взаимодействует с зубчатой рейкой 24, которая соединена с кареткой 25, Для возвратного хода на конце вала 12 установлена звездочка 26, которая посредством цепи 27 связана со звездочкой 28, сидящей на обгонной муфте 29, установленной на валу 30, Исходное положение каретки задается регулируемым упором 31. Необходимое число шагов сшивки выставляется задатчиком 32 количества шагов, электрически связанным с электромагнитными муфтами 9,10,13 и 14.

Привод работает следующим образом, В первоначальный момент включены тормозные электромагнитные муфты

13 и 14 и обесточены приводные электромагчитные муфты 9 и 10.

С началом цикла электромагнитные ! муфты 10 и 13 обесточиваются, а электромагнитные муфты 9 и 14 включаются,55 по элементам кинематчческой цепи: шестерня 4, зубчатое колесо 5, поВНИИПИ Заказ 4278/18

Произв.-полигр. пр-тие, г„ водок 7, электромагнитная муфта 9, вал 11, шатунно-кривошипный механизм

15, зубчатая рейка 17, зубчатое колесо 18, обгонная муфта 19, звездочка

20, цепь 21, звездочка 22, зубчатое колесо 23, зубчатая рейка 24, вал происходит передача крутящего момента от электродвигателя 1 для шагового перемещения каретки 25. Когда каретка 25 проходит число шагов, заданное посредством задатчика 32, электромагнитные муфты 10 и 13 включаются, а электромагнитные муфты 9 и 14 обесточиваются, по элементам кинематической цепи: шестерня 4, зубчатое колесо 6, поводок 8, электромагнитная муфта 10, вал 12, зубчатое колесо 23, зубчатая рейка 24, звездочка 26, цепь 27, звездочка 28,. обгонная муфта 29 (вал 30) — происходит передача крутящего момента от электродвигателя 1 для возврата каретки 25 в исходное положение °

Возврат каретки осуществляется ускоренно, так как зубчатое колесо 5 имеет больше зубьев, чем зубчатое колесо 6.

Привод обеспечивает шаговое перемещение смешиваемого элемента вдоль сшивных головок.

Формула и з о б р е т е н и я

Привод стола проволокосшивного станка, включающий электродвигатель, распределительную коробку с шестерней, кинематическую цепь рабочего хода стола с цепным контуром и электромагнитными муфтами и кинематическую цепь обратного хода стола с электромагнитными муфтами, о т л и ч аю шийся тем, что, с целью расширения технологических возможностей, привод снабжен задатчиком количества шагов, электрически связанным с электромагнитными муфтами кинематических цепей рабочего и обратного хода стола, при этом кинематическая цепь рабочего хода стола снабжена шатуннокривошипным механизмом, вал кривошипа которого связан с шестерней распределительной коробки через электромагнитную муфту, а шатун через рейку, зубчатое колесо и обгонную муфту — с цепным контуром кинематической схемы рабочего входа стола.

Тираж 472 Подписное

Ужгород, ул. Проектная, 4
