Вибрационный бункерный питатель

Вибрационный бункерный питатель

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемно-транспортному машиностроению. Цель изобретения - повышение надежности работы питателя. На неподвижном основании 1 на амортизаторах 2 расположена реактивная плита 3. На плите 3 в подшипниках 4 установлен подпружиненный вал 5, связанный с чашей 6. На плите 3 посредством шаровых опор 11 установлена промежуточная плита 10 с упорами 14. На чаше

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

1 58 А1 (!9) (11) 15И 4 В 65 G 27/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4196772/27-03 (22) 28.12.86 (46) 30.08.88. Бюл. У 32 (72) Б.Н.Мохнаткин, А,И.Гостев и В.Г.Комаров (53) 621.867.157(088.8) (56) Авторское свидетельство СССР

У 1180317, кл. В 65 G 27/00, 1984.

Рабинович А.Н. и др. Автоматические загрузочные устройства вибраци. онного типа. Киев: Техника, 1965, с.28. (54) ВИБРАЦИОННЫЙ БУНКЕРНЫЙ ПИТАТЕЛЬ (57) Изобретение относится к подъемно-транспортному машиностроению.

Цель изобретения — повышение надежности работы питателя. На неподвижном основании 1 на амортизаторах 2 расположена реактивная плита 3. На плите 3 в подшипниках 4 установлен подпружиненный вал 5, связанный с чашей 6. На плите 3 посредством шаровых опор 11 установлена промежуточная плита 10 с упорами 14. На чаше

1419958 A S n t

tg(g = — — ----- y

1 — 9 cos

6 шарнирно с возможностью взаимодействия с упорами 14 закреплены кулачки 13. На валу 5 жестко закреплен якорь 8 электромагнита 7. Упоры 14 установлены в направляющих 15 и кинематически связаны с шарнирно установленным на плите 10 двуплечим рычагом, взаимодействующим с упорными винтами. ,При включении электромагнита 7 вал 5 совершает с чашей 6 крутильные колебания, которые передаются на кулачки

13. При их перемещении происходит

Изобретение относится к подъемнотранспортному машиностроению, а именно к вибрационным бункерным питателям, и может найти применение в загрузочных устройствах металлорежущих станков и автоматичесКих линий.

Цель изобретения — повышение надежности работы питателя.

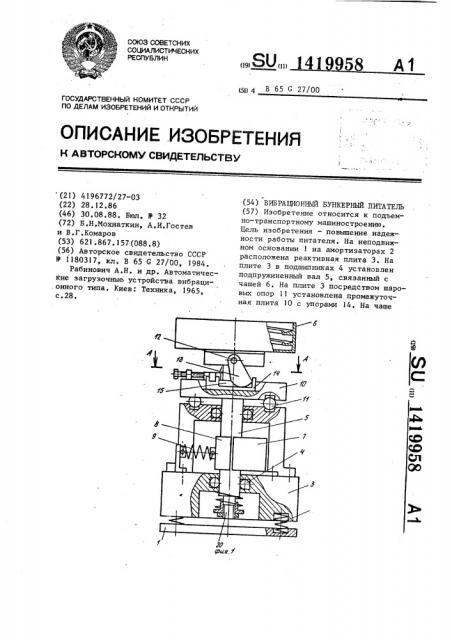

На фиг.l изображен вибрационный бункерный питатель, общий вид; на фиг.2 — разрез А-А н=-. фиг.l на фиг,-. и 4 — варианты выполнения кулачков, Вибрационный бункерный питатель содержит расположенную на неподвижном основании 1 на амортизаторах 2 реактивную плиту 3 с установленным чг ней в подшипниках 4 валом 5, связа; ным с чашей 6. Вибровозбудитель крутильных колебаний состоит из установленного на реактивной плите 3 электромагнита 7 и якоря 8, жестко закрепленного на валу 5 и связанного с реактивной плитой упругими элементами

9. Вибрационный питатель снабжен про 25 межуточной плитой 10, установленной на реактивной плите 3 посредством шаровых опор 11.

На чаше 6 посредством шарниров 12 закреплены кулачки 13, взаимодейству!

30 ющие с упорами 14, закрепленными на промежуточной плите 10. Для закрепления и перемещения упоров служат направляющие, которые могут быть выполнены в виде пазов 15, и шарнирно установленный двуплечий рычаг 16 с упор- 35 ными винтами 17.

Профиль кулачков 13, их взаимное расположение с упор r. 14 определяют подъем и опускание чаши 6. От скольжения крутильных колебаний чаши 6 с их вертикальным перемещением получаются винтовые колебания, которые вызывают транспортирование изделий из чаши 6. Для изменения величины вертикальной составляющей, которая определяет скорость перемещения из" делий, посредством упорных винтов изменяют положение рычага и упоров 14. l з.п.ф-лы, 4 ил. угол бросания (q) транспортируемых и.-делий, находящихся в чаше 6. Так, если опорная поверхность кулачков 13 выполнена по окружности с радиусом

R, то угол бросания определяется уравнением где t — угол между перпендикуляром, опущенным на упор из центра окружности, и отрезком 1, соединяющим центр окружности с шарниром 12;

Е= 1/R, Кулачки 13 могут быть выполнены в виде стержней 18 с шаровой опоро" 19, Вал 5 подпружинен пружиной 20 в осевом направлении относительно реактивной плиты 3.

Устройство работает следующим образом.

При включении электромагнита 7 вал

5 начинает совершать крутильные колебания вместе с чашей 6, которые передаются и на кулачки 13. При их перемещении происходит подъем и опускание чаши 6. От скольжения крутильных колебаний чаши с их вертикальным перемещением получаются винтовые колебания, которые вызывает транспортирование изделий, находящихся в чаше 6.

Для изменения величины вертикальной составляющей, которая определяет скорость перемещения транспортируемых изделий, необходимо изменить положение упоров 14, что достигается изменением положения двуплечего рычага 16 посредством упорных винтов 17.

10

Фие. 2

Наличие только одного электромагнитного привода колебаний позволяет повысить надежность работы вибрационного бункерного питателя.

Формула изобретения

1. Вибрационный бункерный питатель, содержащий расположенную на неподвижном основании на амортизаторах реактивную плиту с установленным .на ней в подшипниках подпружиненным валом, связанным с чашей, и вибровозбудитель колебаний, о т л ич а ю шийся тем, что, с целью повышения надежности работы питателя, он снабжен кулачками и промежуточной плитой с упорами, установлен19958 4 ной на реактивной массе посредством шаровых опор, при этом вибровозбудитель выполнен в виде электромагнитного вибратора, якорь которого жест-. ко закреплен на подпружиненном валу, а кулачки шарнирно закреплены на чаше с возможностью взаимодействия с упорами.

2. Питатель по и.1, о т л и ч а юшийся тем, что он снабжен направляющими для упоров, упорными винтами и двуплечим рычагом, шарнирно установленным на промежуточной плите и кинематически связанным с упорами, установленньпчи в направляющих, при этом упорные винты установлены с возможностью взаимодействия с двуплечим рычагом.

1419958

18
