Устройство для упрочнения стекла

Устройство для упрочнения стекла

Иллюстрации

Показать все

Реферат



Изобретение относится к стекольной промьшшенности и может быть использовано для упрочнения стекла методом ионного обмена. С целью обеспечения непрерывной обработки листового стекла предлагаемое устройство содержит ванну с расплавом солей, механизм загрузки, выполненный в виде пары имеющих обпо ю ось вращения роликонесущих рычагов с индивидуальными приводами для перевода листа из горизонтальной плоскости в вертикальную механизм перемещения листов вдоль ванны, выполненный шаговым в виде . продольньЬс неподвижных балок, установленных на две ванны и продольных подвижных балок, подвешенных к эксцентриковым приводным валам в сочетании с цепными транспортерами, несущими опорные элементы для верхних кромок заготовок, механизм вьпгрузки, выполненный в виде опускающегося пнёвмопрз жинного захвата и спаренньк цепных транспортеров, моечную ванну, рычажньй укладчик для перемещения листов стекла от моечной ванны на рольганг, причем ванна для расплава солей выполнена с возможностью поворота вокруг горизонтальной оси. Устройство позволяет проводить непрерывную обработку листового стекла с использованием остаточного тепла после отжига. 1 ил. W

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН др у С 03 С 21/00

ВСЕСОЮЧДЯ ц. ц

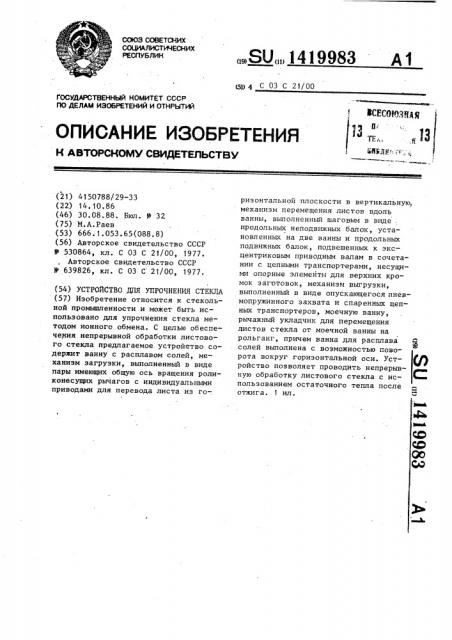

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4150788/29-33 (22) 14. 10. 86 (46) 30.08.88. Бюл. Р 32 (75) М.А.Раев (53) 666.1.053.65(088.8) (56) Авторское свидетельство СССР

В 530864, кл. С 03 С 21/00, 1977.

Авторское свидетельство СССР

У 639826, кл. С 03 С 21/00, 1977. (54) УСТРОЙСТВО ДЛЯ УПРОЧНЕНИЯ СТЕКЛА (57) Изобретение относится к стекольной промьппленности и может быть использовано для упрочнения стекла методом ионного обмена. С целью обеспечения непрерывной обработки листового стекла предлагаемое устройство содержит ванну с расплавом солей, механизм загрузки, выполненный в виде пары имеющих общую ось вращения роликонесущих рычагов с индивидуальными приводами для перевода листа из го„„Я0„„1419983 А 1 ризонтальной плоскости в вертикальную, механизм перемещения листов вдоль ванны, выполненный шаговым в виде . продольных неподвижных балок, установленных на две ванны и продольных подвижных балок, подвешенных к эксцентриковым приводным валам в сочетании с цепными транспортерами, несущими опорные элементы для верхних кромок заготовок, механизм выгрузки, выполненный в виде опускающегося пневмопружинного захвата и спаренных цепных транспортеров, моечную ванну, рычажный укладчик для перемещения листов стекла от моечной ванны на рольганг, причем ванна для расплава солей выполнена с возможностью поворота вокруг горизонтальной оси. Устройство позволяет проводить непрерывную обработку листового стекла с использованием остаточного тепла после отжига. 1 ил. 1419983

Изобретение относится к стеколь ной промышленности и может быть ис пользовано в других областях, где при. меняют ионную обработку изделий.

Цель изобретения — обеспечение непрерывной обработки листового стекла.

На чертеже изображено устройство для -упрочнения стекла, общий вид. 10

Ванна 1 для активного вещества

: снабжена загрузчиком листов, состав, ленным из двух, с индивидуальными, .приводами, рамочных рычагов, в том ! числе: нижнего 2, несущего два ряда 15 ,,связанных приводной цепью роликов, и, верхнего 3, также с двумя рядами при, жимных роликов, оба рычага установ; лены шарнирно на вал ролика рольганга; механизмом перемещения листов 20

I вдоль ванны, включающим шаговой транспортер 4, представляющий собой продольные балки, установленные с воэможностю (благодаря подвеске к экс-! центриковым приводным валам) плоскопараллельного перемещения относительно уровня неподвижных балок, опирающихся на. дно ванны и цепной, шагосохраняющий, транспортер 5, разгрузчиком б, представляющим собой опуска- 30 ющийся пневмо-пружинный захват, спаренным цепным транспортером 7 позиции охлаждения, мойкой в виде,емкости 8 для воды с моющими щетками 9, наклонным транспортером 10 и укладчиком 11 листов на рольганг .12, так же рычажного типа с индивидуальным приводом.

Работа механизма участка упрочнения заключается в следующем, 40

Очередной лист с рольганга стеклоформирующей линии наезжает на оба ролика нижнего рычага 2 загрузчика.

После этого оба рычага 2 и 3, поворачиваясь на 90, переводят лист в о вертикальную плоскость с изменением

его направления движения на отвесное, которое он продолжает со скоростью, несколько превышающей скорость рольганга (за счет увеличенных диаметров роликов нижних рычагов 2).

По выходе из фрикционного зацепления лист с помощью демпфирующего падение устройства опирается на первый ряд гнезд зубчатых опорных реек неподвижных балок, шагосохраняющие транспортеры 5 охватывают очередной лист очередными распорными элементами, опережая подход под листы снизу перемещающихся (по чертежу слева— вверх — направо) транспортирующих балок. Оборот эксцентриковых валов соответствует при этом перемещению каждого листа на один шаг.

С последних гнезд зубчатых опорных реек неподвижных балок взятый пневмопружинным захватом и поднятый лист во время воздушного охлаждения перемещается к позиции мойки, Опущенный в мойку лист с наклон.HbIM падением под уровнем воды оказывается на транспортере 10, которым выносится к роликам укладчика 11, возвращающего лист на рольганг 12.

Автоматизм работы всех механизмов обеспечивается электрической схемой, блокирующей их, например с отломщиком, по условию: период одного оборота эксцентриковых валов равен циклу отломщика.

Следящее устройство обеспечивает пропуск дефектной листовой заготовки мимо механизма загрузки ионнообменной ванны с последующим включением поперечного, отгонного, транспортера.

Для безостановочной работы листоформующей линии устройство ионной обработки .выполнено аким образом, что может быть исключено из технологического цикла, при этом один — два ролика рольганга, выполняющиеся съемными, возвращаются на место.

Для удобства обслуживания ванна установлена на опускаемом основании при неподвижной крышке, что позволяет обнажить садку беэ слива ванны, а также выполнена с возможностью .поворота вокруг горизонтальной оси, что позволяет после слива быстро освободить ее от осколков.

При большей скорости выработки ленты и повышенном времени выдержки в ионообменной ванне продольный размер последней, а также перемещаемая масса нежелательно возрастают.. Для избежания этого устройство несколько видоизменяют, вводя дополнительные параллельно действующие ванны, например с механическими переставителями, представляющими собой захваты, перемещающие листы, переведенные в вертикальную плоскость на позиции загрузки дополнительной ионообменной ванны.

В. тех же случаях, если позволяет планировка цеха, дополнительные (возможно и углубленные) ванны располагают

1419983 крестообразно. Крестообразное расположение может быть придано и основным ваннам, тем более что не исключена работа линии с ионной обработкой только части продукции.

Формула изобретения

Устройство для упрочнения стекла методом ионного обмена, включающее ванну с расплавом солей, механизмы загрузки в нее заготовок, перемещения их вдоль ванны, выгрузки для охлаждения и моечную ванну, о т л ич а ю щ е е с я тем что, с целью обеспечения непрерывной обработки лис тового стекла, оно снабжено рычажным укладчиком для перемещения листов стекла от моечной ванны на рольганг, рб механизм загрузки выполнен в виде пары имеющих общую ось вращения роликонесущих рычагов с индивидуальными приводами для перевода листа из горизонтальной в вертикальную IIJIOcKocTb) механизм перемещения листов вдоль ванны выполнен шаговым в виде продольных неподвижных балок, установленных на дне ванны,и продольных подвижных балок, подвешенных к эксцентриковым приводным валам в сочетании с цепиы" ми транспортерами, несущими опорные элементы для верхних кромок заГотовок, механизм выгрузки выполнен в виде опускающегося пневмопружинного захвата и спаренных цепных транспортеров, а ванна выполнена с возможностью поворота вокруг горизонтальной

1оси.
