Способ отделки кож

Способ отделки кож

Иллюстрации

Показать все

Реферат



Изобретение относится к кожевенной промышленности и позволяет улучшить качество кожи за счет повышения устойчивости ее к мокрому трению и адгезии покрытия. Повышение качества кожи достигается за счет введения в пропитывающий грунт и в покрывную краску при отделке кож сополимера of, ef -дигидроперфторгептилакрилата с Н-метилолметакриламидоМо 2 табл. (Л с

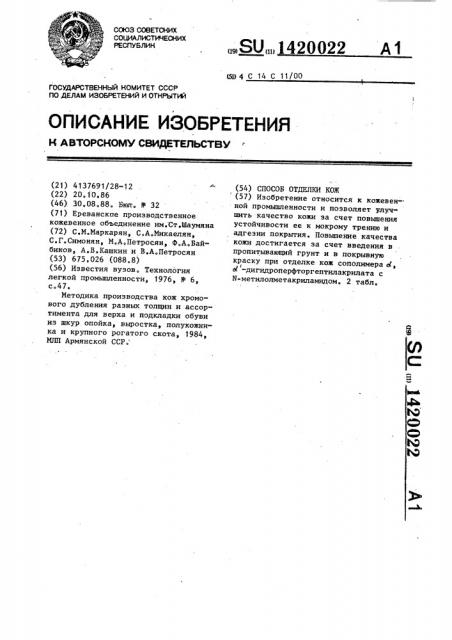

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„420022

f50 4 С 14 С 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4137691/28-12 (22) 20.10.86 (46), 30.08.88. Бюл. Ф 32 (71) Ереванскае производственное кожевенное объединение им. Ст.й1аумяна (72) С.М.Маркарян, С.А.Микаелян, С.Г.Симонян, М.А.Петросян, Ф.А.Байбиков, А.В.Кашкин и В.А.Петросян (53) 675 ° 026 (088.8) (56) Известия вузов. Технология легкой промьппленности, 1976 ° й- 6, с.47.

Методика производства кож хромового .дубления разных толщин и ассортимента для верха и подкладки обуви из шкур опойка, выростка, полукожника и крупного рогатого скота, 1984, МЛП Армянской ССР; (54) СПОСОБ ОТ ВАКИ KOZ (57) Изобретение относится к кожевенной промышленности и позволяет улучшить качество кожи за счет повышения устойчивости ее к мокрому трению и адгезии покрытия. Повьппение качества кожи достигается sa счет введения в пропитывающий грунт и в покрывную краску при отделке кож сополимера о, a --дигидроперфторгептилакрилата с

N-метилолметакриламидом. 2 табл.

1420022 с

Изобретение относится к легкой промьппленности и может быть использовано в кожевенном производстве при отделке натуральных кож.

Цель изобретения - улучшение качества кожи за счет повьппения устойчивости ее к мокрому трению и адгеэии noKprrrHså

Сущность изобретения заключается том, что в состав пропитывающего грунта и покрывной краски дополни1, ельно вводят латекс сополимера 1, dt -дигидроперфторгептилакрилата с

И-метилолметакриламидом марки ЛФ-М (ХУ6-02-1218-81)в

Пропитывающий грунт готовят следующим образом.

В стакан содержащий необходимые количества акриловых сополимеров фир-20 мы "Шталь" Голландия, резин 6509, 6582, 6707 и воду, при перемешивании добавляют латекс сополимера марки . ПФ-М.

Покрывную краску готовят следующим25 образом.

В стакан, содержащий пигментный ,концентрат и казеин (10X-ный) добав, ляют восковую эмульсию (20X-ную). К полученной массе при перемешивании «30 добавляют дисперсию пленкообразовате, ля МХ-30 (20X-ную) и латекс.сополимера марки ЛФ-М. После добавлением воды доводят плотность композиции до

1, 020-1,, 025 г/см З.

Конкретные составы для отделки кож приведены в табл. 1.

Укаэанные составы наносят на образцы кожевенных полуфабрикатов со 40 шлифовальной лицевой поверхностью плюшевой щеткой, согласно единой методике производства хромовых кож для ,.верха обуви из крупного кожевенного сырья со шлифованной лицевой поверхностью

Результаты испытания кож приведены в табл.2.

Результаты,приведенные в табл.2, показывают, что показатели водопромокаемости кож, обработанных на основе предлагаемого состава, по сравнению с известным, повышаются в 7,0 раэ, показатель мокрого трения в

4,5 раза, адгезия в 2 раза.

Полученные образцы кож отличаются эластичностью, мягкостью, хорошим качеством. Кожа, отделанная описанными покрытиями, может способствовать расширению ассортимента водостойких натуральных кож для создания бесподкладочной обуви.

Формула изобретения

2,8-3,3

Способ отделки кож путем нанесения пропитывающего грунта, содержащего резин 6509, резин 6582, резин

6507 и воду, и покрывной краски, содержащей пигментный концентрат, каэеин, восковую эмульсию, пленкообразователь и воду, о т л и ч а ю— шийся тем, что, с целью улучшения качества кожи эа счет повьппения устойчивости ее к мокрому трению и адгезии покрытия, пропнтывающнй грунт и покрывная краска дополнительно со-. держат латекс сополимера ot u ot -дигидроперфторгептилакрилата с N-метилолметакриламидом, при этом пропитывающий грунт содержит указанные ком поненты в следующем соотношении, мас.7:

Резин 6509, 15,2-15,9

Резин 6582 5,7-6,8

Резин 6507 12,4-13,6

Латекс сополимера

d - дигидроперфторгептилакрилата с М-метилолметакриламидом (s ! расчете на сухое вещество) . 0,5-3,5

Вода Остальное а покрывная краска содержит указанные компоненты в следующем соотношении, мас.Х:

Пигментный концентрат 16,0-16,6

Казеин (10X-ный) 2,8-3,3

Восковая эмульсия (20X-ная)

Пленкообразова.тель МХ=ЗО (20%-ный) 64,9-66,3

Латекст сополимера

Ы,Ы -дигндроперфторгептилакрилат с

N-метилолметакриламидом (в расчете на сухое вещество) 0,5-3,5

Вода Остальное

1420022

Таблица 1

Компоненты

1звестный

Предлагаемый

5 1

3 4

1е 2

15,2

15,9

15,5

15,9 15,7

6,8

6,8 6,6

6,2

5,7

Резин 6582

Резин 6507

13,6

12,4

13,6 13,0

12,6

2,5

0,5

1,5

Остальное

Вода

16,0

16,6

16,6 16,4

16,2

Казеин (10%) 2,8

3,0

3i3

З,З 3,1

3,0

3,3

2,8

3,3 3,1

64;9

66,3

65,3

66,3 65,9

3 5

0,5 1,5

2,5

Остальное

Вода

Т а б л и ц а 2

3 4

Предлагаемый г

Известный

29

1,62

1,33

1,64

1,58

1,50

Пропитывающий грунт

Резин 6509

Латекс сополимера с(, а("дигидроперфторгептилакрилата с N-метилолметакриламидом (в расчете на сухое вещество) Покрывная краска

Пигментный концентрат (нигрозин) Восковая эмульсия (20%) Пленкообразователь МХ-30 (20%) Латекс сополимера о(, -дигидроперфторгептилакрилата с N-метилолметакриламидом (в расчете на сухое вещество) Показатели физико-механических свойств

Водопромокаемость в динамических условиях, мин 8

Паропроницаемость, мг/см ч

Состав по примерам,.иас.%

Способ отделки кож по примерам

1420022

Продолжение табл.2

Показатели физико механических свойств

Способ отделки кож по примерам

Известный

3 4

0,28

0,30

0,29

0,32

0,27

Устойчивость к мокрому трению, обороты диска

130

210

80

Устойчивость к многокРатному изгибу, циклы 10 120

3.> 20

)20 ) 20

)20

А 1геэия, Н/м к сухой коже 320

545

247

320,430 к мокрой коже 160

200

120

165

Редактор И.Сегляник

Заказ 4291/25 Тираж 368 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4!

Ж сткость (на приборе

-12М) Н

Предлагаемый

I I I

Составитель 0.Маслоченко!

Техред А. Кравчук Корректор Л. Пилипенко
