Реферат



Изобретение относится к гидротехническому строительству и может быть применено при строительстве причальных и оградительных сооружений с использованием оболочек большого диаметра. Цель изобретения - повышение эффективности гашения волн путем уменьшения их отражения от сооружения и повышение его эксплуатационной надежности. Причальная набережная включает в себя подпричальный откос I и верхнее строение 2, закрепленное на оболочках 4 большого диаметра с перфорированной лицевой стенкой. Каждая из оболочек заполнена загрузочным материалом и каменной засыпкой, образующей с лицевой стороной верхней части оболочек камеру гашения. Оболочки 4 установлены одна относительно другой с промежутками и соединены между собой затопленными стыковыми вкладышами 5. При волнении со стороны акватории волны подходят к сооружению и ударяются о его лобовую сторону. При ударении о лицевую стенку оболочек 4 гашение волны происходит за счет ее разрушения при прохождении через круг.:|ые отверстия перфорации и при проникновении волнового потока в поры загрузочного материала. С тыловой стороны оболочек 4 установлен плитный элемент, обеспечивающий сооружению эксплуатационную устойчивость. 4 ил. i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

151 4 E 02 В 3/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

4:ь

ЬР

Ю

CO

Ж

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР г10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3925172/29-15 (22) 24.04.85 (46) 30.08.88. Бюл. № 32 (7l) Государственный институт по проектированию коммунальных дорожно-транспортных сооружений «Гипрокоммундортранс» (72) Р. К. Топуридзе, Г. Н. Смирнов и М. А. Фальк (53) 627.33(088.8) (56) Авторское свидетельство СССР № 329277, кл. Е 02 В 3/06, 1970. (54) ПРИЧАЛЬНАЯ НАБЕРЕЖНАЯ (57) Изобретение относится к гидротехническому строительству и может быть применено при строительстве причальных и оградительных сооружений с использованием оболочек большого диаметра. Цель изобретения — повышение эффективности гашения волн путем уменьшения их отражения от сооружения и повышение его эксплуатационной надежности. Причальная набереж„„SU„„1420096 А 1 ная включает в себя подпричальный откос 1 и верхнее строение 2, закрепленное на оболочках 4 большого диаметра с перфорированной лицевой стенкой. Каждая из оболочек заполнена загрузочным материалом и каменной засыпкой, образующей с лицевой стороной верх ней части оболочек ка меру гашения. Оболочки 4 установлены одна относительно другой с промежутками и соединены между собой затопленными стыковыми вкладышами 5. При волнении со стороны акватории волны подходят к сооружению и ударяются о его лобовую сторону. При ударении о лицевую стенку оболочек 4 гашение волны происходит за счет ее разрушения при прохождении через круглые отверстия перфорации и при проникновении волнового потока в поры загрузочного материала. С тыловой стороны оболочек 4 установлен плитн и элемент, обеспечивающий сооружению эксплуатационную устойчивость. 4 ил.

1420096

Формула изойретения

Изобретение относится к гидротехническому строительству и может быть применено при строительстве причальных и оградительных сооружений с использованием оболочек большого диаметра.

Целью изобретения является повышение

:эффективности гашения волн путем уменьшения их отражения от сооружения и повы шение его эксплуатационной надежности.

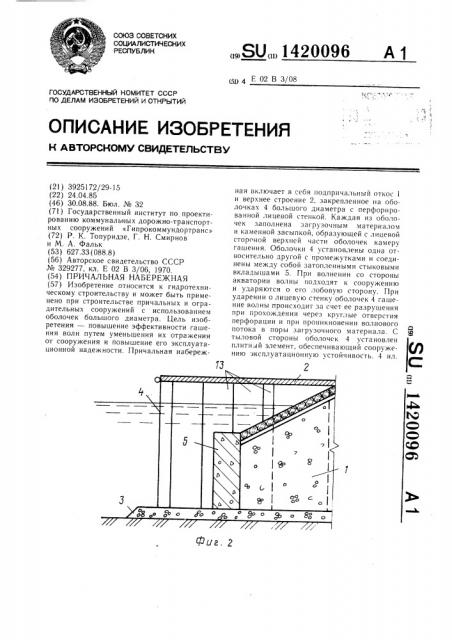

На фиг. 1 изображено сооружение, вер.тикальный разрез, по оболочке; на фиг. 2— ,то же, разрез по стыковому вкладышу; на

1 фиг. 3 — то же. вид в плане; на фиг. 4 — фа-! сад сооружения.

Причальная набережная содержит под,причальныи откос 1, верхнее строение 2, :,закрепленное на установленных на предва,рительно выравненное дно 3 оболочках 4 ,большого диаметра, размещенных с проме,жутками друг относительно друга. B зазоре, ìåæäó оболочками 4 размещены стыковые вкладыши 5, выполненные затопленными.

Оболочки 4 заполнены загрузочным мате;риалом 6, имеющим откос 7 с каменной за сьшкой 8 и уклоном 1:2 в сторону лицевой сгороны оболочек 4. Оболочки 4 выполнены с круглой перфорацией 9, шаг которой умень;шается по периметру оболочки в сторону вкладышей 5. Каждая оболочка 4 снабжена вертикально защемленным в подпричальном откосе 1 плитным элементом 10, жестко закрепленным одной вертикальной гранью 1! к тыловой стороне оболочки 4, на верхнюю горизонтальную грань 12 которого опирается верхнее строение 2. Оболочки 4 целесообразно для удооства монтажа сооружения и крепления плитного элемента выполнять составными из нескольких вертикальных панелей 13, одна из которых — тыловая, выполнена заодно с плитным элементом 10.

Сооружение эксплуатируют следующим образом.

При волнении со стороны акватории волны подходят к сооружению, ударяются о его лобовую сторону. При этом при ударе о лицевую сторону оболочек гашение волны происходит за счет ее разрушения при прохождении через круглые отверстия перфорации и на î" ê.îñå зас.ыпки при проникновении волнового потока в поры каменной наброски.

Круглая форма перфорации обеспечивает максимально возможное разрушение волны о перфорированную стенку при сведении к максимуму ослабления ее сечения за счет исключения острых углов, обуславливающих наибольшее напряжение в стенки при ударе волны. Выполнение загрузочного материала

30 с откосом по всему сечению позволяет сделать более пологий уклон, что обеспечивает максимальное гашение волн, полностью исключая их отражения и удар по верхнему строе ни ю.

Часть волн попадает между оболочками и за счет установки последних с промежутками, исключения острого угла между оболочками, а также за счет выполнения вкладыша затопленным обеспечивается беспрепятственное прохождение водного потока над стыковым вкладышем и гашение его на подпричальном откосе за вкладышем, что при этом полностью исключает возможность удара волны по верхнему строению и вместе с тем позволяет уменьшить число оболочек. Снижение волновой энергии, воздействующей на конструкцию, особенно в стыке между оболочками, обуславливает повышение ее устойчивости.

Наличие плитного элемента, жестко закрепленного на тыловой стороне, обеспечивает компенсацию и повышение эксплуатационной устойчивости и несущей способности, несколько снижающихся за счет установки оболочек с промежутками и выполнения уклона загрузочного материала по всему сечению оболочек. Защемление плитного элемента в подпричальном откосе обуславливает повышение устойчивости к моментным и горизонтальным нагрузкам как в поперечном, так и в продольном направлениях.

Причальная набережная, включающая подпричальный откос, верхнее строение, закрепленное на оболочках большого диаметра, выполненных с круглой перфорацией на лицевой стороне, соединенных между собой вкладышами и заполненных отсыпанным с уклоном в сторону акватории загрузочным материалом, образующим в верхней части оболочек камеру гашения, отличаюи аяся тем, что, с целью повышения эффективности гашения волн путем уменьшения их отражения от сооружения и повышения ее эксплуатационной надежности, оболочки установлены относительно друг друга с промежутками, в которых размещены стыковочные вкладыши, выполненные затопленными, а каждая оболочка снабжена плитным элементом, вертикально размещенным в подпричальном откосе и жестко закрепленным к ее тыловой стороне, при этом перфорация оболочек выполнена с шагом, уменьшающимся по периметру оболочки в сторону стыковых вкладышей, 1420096

1420096

/5 f5 73
