Реферат



Изобретение относится к аварийному инструменту и позволяет повысить надежность захвата извлекаемых предметов (ИП). Ловитель содержит полый корпус 1, нижняя часть которого выполнена разрезной в продольном сечении, захватные элементы в виде зубьев 5, установленные в полости корпуса 1 в его разрезной части между прорезями 2. Ограничитель 6 ловителя выполнен в виде стержня и установлен жестко в разрезной части захватными элементами на расстоянии, определяемом из зависимости X (а- f)/d, где X - расстояние между ограничителем 6 и захватными элементами , мм; а - толщина ИП 7, мм; t - длина ИП 7, мм; d - наименьший внутренний диаметр скважины, мм. Ловитель спускают в скважину до ИП 7. За счет направляющих 9 корпус 1 разворачивается и ИП 7 попадает в прорезь 2. Далее ИП 7 раздвигает зубья и корпус 1 до упора ИП 7 в ограничитель 6. При подъеме труб 4 зубья 5 подхватывают ИП 7 правее его центра тяжести и выдергивают его из места расклинки. 2 ил. ;о (Л 4 ISD со ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ 14 ОТНРЫТИЙ (21) 4128677/22-03 (22) 26.08.86 (46) 30.08.88. Бюл. № 32 (75) В. Д. Куртов и Б. В. Михайлишин (53) 622.248.13 (088.8) (56) Авторское свидетельство СССР № 926235, кл. Е 21 В 31/12, 1980.

Беркович М. Я. Предупреждение и ликвидация аварий в бурении скважин. М., 1960, с. 52 — 53. (54) ЛОВИТЕЛЬ (57) Изобретение относится к аварийному инструменту и позволяет повысить надежность захвата извлекаемых предметов (ИП) .

Ловитель содержит полый корпус 1, нижняя часть которого выполнена разрезной в продольном сечении, захватные элементы в виде

„„Я0„„1420135 А 1

yg 4 Е 21 В 31/12 зубьев 5, установленные в полости корпуса 1 в его разрезной части между прорезями 2. Ограничитель 6 ловителя выполнен в виде стержня и установлен жестко в разрезной части захватными элементами на расстоянии, определяемом из зависимости Х = (а f) /d, где Х вЂ” расстояние между ограничителем 6 и захватными элементами, мм; а — толщина ИП 7, мм; t — длина ИП 7, мм; d — наименьший внутренний диаметр скважины, мм. Ловитель спускают в скважину до ИП 7. 3а счет направляющих 9 корпус 1 разворачивается и ИП 7 попадает в прорезь 2. Далее ИП 7 раздвигает зубья и корпус 1 до упора ИП 7 в ограничитель 6. При подъеме труб 4 зубья 5 подхватывают ИП 7 правее его центра тяжести и выдергивают его из места расклинки. 2 ил.

1420135

Формула изобретения

55 а ° = — к, Изобретение относится к аварийному инструменту, применяемому при ремонте нефтяных и газовых скважин, а более конкретно к ловителям, преимущественно для извле1 чения сухарей АПР и им подобных элементов.

Целью изобретения является повышение надежности захвата предметов, длина которых больше внутреннего диаметра колонны труб.

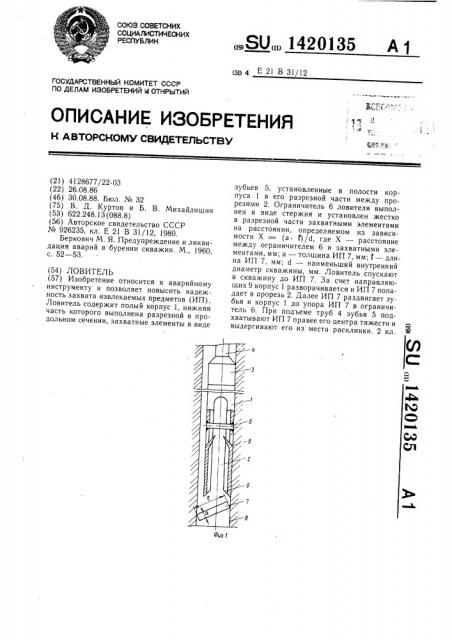

На фиг. 1 изображен ловитель в момент спуска его по обсадной колонне до ловим го предмета; на фиг. 2 — то же, в мом нт подъема заловленного предмета. !

Ловитель состоит из разрезного корпуса 1, имеющего продольную прорезь 2, перевЬдника 3 для подсоединения к НКТ или бурильным трубам 4. Внутри корпуса 1 имеМтся захватные элементы — зубья 5, расположенные на одном уровне один против друг зго, в средней части каждой разрезной половины корпуса 1, Перпендикулярно оси корпуса установлен ограничитель 6, жестко ооединяк щий обе половины корпуса 1. При-! ем ограничитель 6 установлен от зубьев 5 на расстоянии, определяемом из зависимости: а. х=—

GL где х — расстояние между ограничителем и зубьями, мм; а — толщина ловимого предмета, 7, мм; — длина ловимого предмета, мм;

d — наименьший внутренний диаметр обсадной колонны, мм (с учетом допусков и возможной окалины на стенках труб).

Это расстояние определяется из рассмотрения подобных прямоугольных треугольников.

Из подобия треугольников АВС и A B Ci

В С АС вытекает — = — или, подставив соответAiBi АВ ствующие значения, получим ф- = — — х = а °

При выполнении ловителя с меньшим расстоянием, чем по формуле, ловимая деталь не войдет между ограничителем 6 и зубьями 5, т.е. не будет захвачена и останется в обсадной колонне 8.

Нижняя часть корпуса выполнена с направляющими 9, обеспечивающими направление его на извлекаемый предмет 7.

Зубья 5 выполнены упругими (как пружина). Они могут отгибаться только вверх.

Это позволяет им пропускать предмет 7 между собой, после чего они принимают прежнюю форму.

Ловитель работает следующим образом.

Ловитель на колонне труб 4 спускают в скважину до извлекаемого предмета 7, преимущественно клиньев АПР или гидророторов. Последние метры ловитель спускают с небольшой скоростью (0,1 — 0,2 м/мин). Момент подхода ловителя к извлекаемому предмету 7 отмечается посадкой инструмента (труб 4) по индикатору веса. Трубы 4 поднимают на 0,5 — 1,0 м и разворачивают на некоторый угол и вновь опускают.

3а счет направляющих 9 корпус 1 ловителя разворачивается так, что извлекаемый предмет 7 попадает в прорезь 2. При дальнейшем опускании предмет 7 раздвигает зубья 5 и корпус 1 опускается до тех пор, пока предмет 7 не упрется в ограничитель 6.

Этот момент на поверхности будет отмечен в виде посадки.

При опускании ловителя предмет 7 не упадет ниже, так как при надавливании на него весом труб 4 он еще больше расклинивается в обсадной колонне 8 (как правило, упавший в скважину предмет находится на стыке обсадных труб) .

При подъеме труб 4 зубья 5 подхватывают извлекаемый предмет 7 правее его центра тяжести (см. фиг. 2) и выдергивают его из места расклинки.

Во время подъема труб 4 извлекаемый предмет (в основном это клин АПР или гидроротора) находится в наклонном положении, перемещаясь то влево, то вправо между стенками скважины (т.е. обсадной колонны

8), постоянно находясь в контакте между orpavvameлем 6 и зубьями 5. Таким образом, извлекаемый предмет 7 ограничен со всех сторон и не может упасть из корпуса 1.

Г!осле подъма ловителя выше устья скважины предмет 7 извлекают из прорези 2, а ловитель используют для извлечения следующего предмета

Ловитель, содержащий полый корпус, нижняя часть которого выполнена разрезной в продольном сечении, захватные элементы в виде зубьев, установленные в полости корпуса в его разрезной части между прорезями, отличающийся тем, что, с целью повышения надежности захвата предметов, длина которых больше внутреннего диаметра скважины, он снабжен ограничителем в виде стержня, установленным жестко в разрезной части полости корпуса перпендикулярно его оси над захватными элементами на расстоянии, определяемом из зависимости

1420135

Составитель И. Левкоева

Редактор О. Спесивых Техред И. Верес Корректор A. Обручар

Заказ 4300 31 Тираж 53! Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная. 4 где х — расстояние между ограничителем и захватными элементами, мм; а — толщина извлекаемого предмета, мм; — длина извлекаемого предмета, мм;

d — наименьший внутренний диаметр скважины, мм.
