Парциальная турбина

Парциальная турбина

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить экономичность турбины. В корпусе турбины установлен направляющий аппарат 2 с равномерно расположенными по окружности сопловыми каналами 3 и ротор. На роторе 1ерел аппаратом 2 установлена диафрагма У с секторными окнами 8. Окна 8 расположены напротив межлопаточных каналов 6 диска 5, которыми снабжен ротор. Окна 8 снабжены сопловыми лопатками. Благодаря такой конструкции турбины рабочее тело постоянно проходит через межлопаточные каналы .6 независимо от их окружного положения, увеличивается срабатываемый теплоперепад, облегчается балансировка ротора, предотвращаются потери от удара потока, выходящего из каналов 3, о необлопаченную часть диска 5. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„14201 0 А1 (504 FOi D 1 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGHOMY СВИДЕТЕЛЬСТВУ

>РАЙ

М

С

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4155649/24-06 (22) 02.12.86 (46) 30.08.88. Бюл. № 32 (71) Дальневосточный технический институт рыбной промышленности и хозяйства (72) С. В. Чехранов и И. И. Кириллов (53) 621.431 (088.8) (56) Авторское свидетельство СССР № 1257243, кл. F 01 D 1/04, 1985. (54) ПАРЦИАЛЬНАЯ ТУРБИНА (57) Изобретение позволяет повысить экономичность турбины. В корпусе турбины установлен направляющий аппарат 2 с равномерно расположенными по окружности сопловыми каналами 3 и ротор. На роторе перед аппаратом 2 установлена диафрагма 7 с секторными окнами 8. Окна 8 расположены напротив межлопаточных каналов 6 диска 5, которыми снабжен ротор. Окна 8 снабжены сопловыми лопатками. Благодаря такой конструкции турбины рабочее тело постоянно проходит через межлопаточные каналы 6 независимо от их окружного положения, увеличивается срабатываем ый теплоперепад, облегчается балансировка ротора, предотвращаются потери от удара потока, выходящего из каналов 3, о необлопаченную часть диска 5. 3 ил.!

420190 жит сопловые каналы 3, расположенные по х всей окружности, а впускные окна 8 расположены напротив межлопаточных каналов диска 5, то рабочее тело постоянно проходит через межлопаточные каналы 6 независимо от их окружного положения. Сопловые лопатки 9 увеличивают срабатываемый теплоперепад, а равномерное распределение по окружности секторов впускных окон и с межлопаточных каналов 6 облегчает балансировку ротора 4. Кроме этого,предотвращао ются потери от удара потока, выходящего р из сопловых каналов 3 о необлопаченную и часть диска 5.

Формула изобретения 1

Изобретение относится к газотурбострое нию, в частности к конструкции парциальны

:малорасходных турбин.

Цель изобретения — повышение эконо

,мичности парциальной турбины.

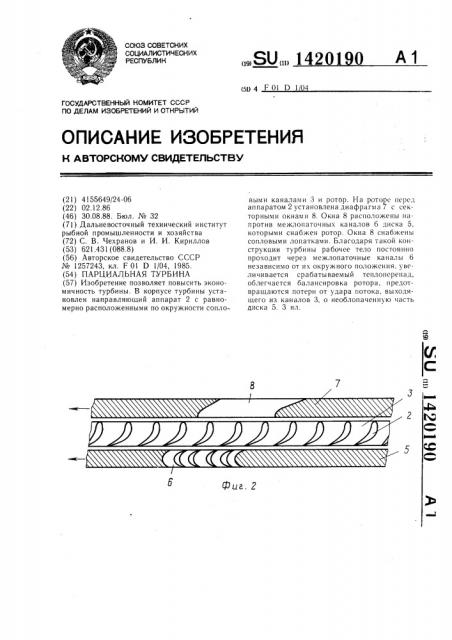

На фиг. 1 изображена парциальная тур бина; на фиг. 2 — развертка проточной час ти парциальной турбины; на фиг. 3 — сече ние А — А на фиг. 1.

Парциальная турбина содержит корпу ,:1, установленные в нем направляющий ап

:парат 2 с равномерно расположенными п .окружности сопловыми каналами 3 и рото .4, снабженный диском 5 и межлопаточным .каналами 6, выполненными на его части. ! Турбина снабжена установленной на роторе 15 4 перед направляющим аппаратом 2 диафраг . мой 7 с секторными окнами 8, расположен, ными напротив межлопаточных каналов 6 .диска 5. Секторные окна 8 снабжены сопловыми лопатками 9.

Парциальная турбина работает следующим образом.

Рабочее тело, которое подают на вход ступени через секторные окна 8 диафрагмы ,7, поступает в направляющий аппарат 2 и, пройдя через сопловые каналы 3, срабатывается в межлопаточных каналах 6 диска 5.

Поскольку направляющий аппарат 2 содерПарциальная турбина, содержащая корпус и установленные в нем направляющий аппарат с равномерно расположенными по окружности сопловыми каналами и ротор, снабженный диском с межлопаточными каналами, выполненными на его части, отличаюи4аяся тем, что, с целью повышения экономичности, турбина снабжена установленной на роторе перед направляющим аппаратом диафрагмой и секторными окнами, расположенными напротив межлопаточных каналов диска.

Составитель С. Ратушкпн

Редактор ч. Резин Тсхрсд И. Верес Корректор A. Тяско

Заказ 4303/33 Тираж 492 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

П3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
