Гидропульсатор

Гидропульсатор

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано при проведении динамических испытаний гидравлических узлов и агрегатов, например высокооборотных лопастных насосов. Цель изобретения - расширение частотного диапазона пульсаций. Поршень 1 с приводом 2 размещен в корпусе 3. Внутренняя полость герметичного сильфона 6 сообщена с автономным источником 7 давления. Подвижная перегородка 8 герметично разделяет корпус на поршневую и коллекторную полости 9, 10. Трубопровод (ТП) 5, соединенный с корпусом посредством канала 4, проходит через полость 10, а канал 4 выполнен в виде перфорации ТП 5. Сильфон 6 одним концом закреплен на ТП 5, а другим - на перегородке 8. Плотность жидкости в полости 9 меньше, чем плотность рабочей жидкости в ТП 5. Регулятор 11 давления м.б. выполнен в виде регулируемого по длине сильфона , расположенного в стакане 12, закрепленном на корпусе. Внутренняя поверхность сильфона сообщена с по- , лостью 9. Амплитуда перемещений перегородки 8 меньше амплитуды перемещений поршня t во столько раз, во сколько раз площадь перегородки больше площади поршня. Этим в гидропульсаторе достигается повьш1ение предельной частоты возвратно-поступательного движения пере:городки 8. 2 з.п. ф-лы, 2 ил. с S (Л 4 ю о ю ел 4

СОЮЗ ССЗЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)4 F 15 В 21 12

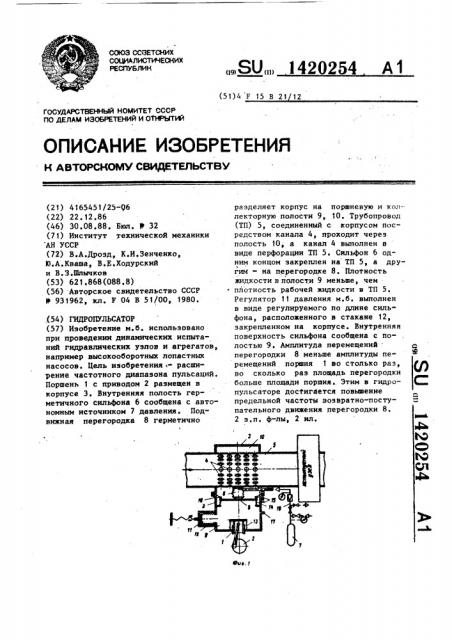

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТИРЬГТИЙ (21) 4!65451/25-96 (22) 22.12.86 (46) 30.08,88. Бюл. lf 32 (71) Институт технической механики

АН УССР (72) В.А.Дрозд, К.И.Зенченко, Ю.А.Кваша, В.g.Ходурский и В.Ç.Шлычков (53) 621.868(088.8) (56) Авторское свидетельство СССР

У 931962 ° кл. F 04 В 51/00, 1980. (54) ГИДРОПУЛЬСАТОР (57) Изобретение м.б. использовано при проведении динамических испытаний гидравлических узлов и агрегатов, например высокооборотных лопастных насосов. Цель изобретения .- расширение частотного диапазона пульсаций.

Поршень 1 с приводом 2 размещен в корпусе 3. Внутренняя полость герметичного сильфона 6 сообщена с автономным источником 7 давления. Подвижная перегородка 8 герметично

„„SU„„1420254 A 1 раэделяет корпус на поршневую и коллекторную полости 9, 10. Трубопровод (ТП) 5, соединенный с корпусом посредством канала 4, проходит через полость 10, а канал 4 выполнен в виде перфорации ТП 5. Сильфон 6 одним концом закреплен на ТП 5, а другим - на перегородке 8. Плотность жидкости в полости 9 меньше, чем

° плотность рабочей жидкости в ТП 5.

Регулятор 11 давления м.б. выполнен в виде регулируемого по длине сильфона, расположенного в стакане 12, закрепленном на корпусе. Внутренняя поверхность сильфона сообщена с полостью 9. Амплитуда перемещений перегородки 8 меньше амплитуды перемещений поршня 1 во столько раэ, во сколько раз площадь перегородки больше площади поршня.. Этим в гидропульсаторе достигается повышение предельной частоты возвратно-поступательного движения перегородки 8.

2 з,п. ф-лы, 2 ил.

1420254

Изобретение относится к устройствам для создания пульсаций в жидкости и может быть использовано в машиностроении при проведении динамических испытаний гидравлических узлов и агрегатов, например высокооборотных лопастных насосов.

Цель изобретения — расширение частотного диапазона пульсаций.

На фиг. 1 представлен гидропульсатор, продольный разрез; на фиг ° 2— то же, поперечный разрез.

Гидропульсатор содержит поршень

1, связанный с приводом 2. Поршень

1 размещен в корпусе 3 гидропульсатора. Каналы 4, которыми перфорирован трубопровод 5, соединяют последний с корпусом 3. Гидропульсатор снабжен геометрическим сильфоном 6, внутрен- 20 няя полость которого соединена с автономным источником 7 давления °

Сильфон 6 с одним своим концом соединен с подвижной перегородкой 8, которая герметично разделяет корпус 25

3 на поршневую 9 и коллекторную 10 полости. Другим своим концом сильфон

6 жестко соединен с трубопроводом 5.

Гидропульсатор снабжен регулятором 11 давления, выполненным в виде сильфо- 30 на, внутренняя полость которого сообщена с поршчевой полостью 9. Регулятор 11 давления размещен в стакане

12, закрепленном на корпусе 3.

Подвижная перегородка 8 имеет по

35 своему наружному контуру герметизирующий пояс 13, выполненный, в частности, в виде сильфона, другой конец

14 которого соединен с корпусом 3;

Снаружи корпуса 3 расположены три 4 датчика 15 положения подвижной перегородки 8, а на внутренней стороне корпуса 3 — предохранительные упоры

16, необходимые для ограничения первмещений подвижной перегородки 8

45 при выборе режима работы или нештатных ситуациях. На корпусе 3 размещен штуцер 17 с заглушкой для заполнения жидкостью поршневой полости 9. Поршневая полость 9 заполняется жидкостью меньшей плотности, чем плот50 ность,рабочей жидкости, находящейся в коллекторной полости 10 и трубопроводе 5, Наличие герметичной подвижной перегородки 8 препятствует проникновению жидкости из поршневой

55 полости 9 в коллекторную полость 1 0 и обратно. Суммарная площадь каналов

4 в стенке трубопровода 5 больше, чем разность площадей подвижной перегородки 8 и торца сильфона 6, прикрепленного к ней. Снльфон 6 соединен с автономным источником 7 давления трубопроводом 18.

Гидропульсатор работает следующим образом.

Поршневая полость 9 через штуцер 17 заполняется жидкостью, регулятором 11 в ней создается давление, превышающее давление в коллекторной полости 10. За счет превышения давления и заполнения поршневой полости 9 жидкостью с плотностью меньшей, чем плотность рабочей жидкости в коллекторной полости 10, овышается предельная частота возвратно-поступательного движения поршня

1 и, следовательно, предельная частота пульсаций жидкости. Под воздействием разности давлений жидкости в поршневой 9 и коллекторной 10 полостях подвижная перегородка 8 прижимается к упорам 16. После этого из автономного источника 7 давления по трубопроводу 18 подается давление во внутреннюю полость сильфона 6.

Давление во внутренней полости сильфона 6 плавно повьппается до тех пор, пока подвижная перегородка 8 не отойдет от упоров 16. Ее положение в корпусе 3 контролируется датчиками 15. Давление во внутренней полости сильфона 6 достигает уровня, при котором подвижная перегородка 8 устанавливается в среднеи положении, т.е. около среднего датчика 15. Далее включают привод 2 поршня 1. При перемещениях поршня 1 подвижная перегородка 8 совершает перемещения с той же частотой, однако амплитуда ее перемещений меньше аиплитуды перемещений поршня 1 во столько раз, во сколько раз площадь перегородки 8 больше площади поршня 1. Этим в гидропульсаторе достигается повышение предельной частоты возвратно-посту" пательных движений подвижной перегородки 8.

Формула изобретения

1 ° Гидр опульса тор, содержащий поршень с приводом, размещенный в корпусе, и канал, соединяющий корпус с трубопроводом, о т л и ч а ю щ и йс я тем, что, с целью расширения частотного диапазона пульсаций, гид1420254

Составитель А. Субботин

Редактор А. Маковская Техред Л.Олийнык Корректор И. Муска

Заказ 4309/37 Тираж 652 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 ропульсатор снабжен герметичным сильфоном, внутренняя полость которого сообщена с автономным источником давления, и подвижной перегород\ кой, герметично разделяющей корпус на поршневую и коллекторную полости, причем трубопровод проходит через коллекторную полость, канал выполнен в виде перфорации трубопровода, кроме того герметичный сильфон одним концом закреплен на трубопроводе, а, другим — на подвижной перегородке.

2. Гидропульсатор по и. 1, о тл и ч а ю шийся тем, что поршневая полость заполнена жидкостью с плотностью меньшей, чем плотность рабочей жидкости в трубопроводе.

3. Гидропульсатор по п. 1, о тл и ч а ю шийся тем, что корпус снабжен регулятором давления, выполненным в виде регулируемого по длине сильфона, внутренняя полость которого сообщена с поршневой поло" стью, причем сильфон расположен в стакане, закрепленном на корпусе.
