Винтовой механизм

Винтовой механизм

Иллюстрации

Показать все

Реферат



Изобретение относится к винтовым передачам. Цель изобретения - повышение долговечности механизма, в котором винт 1 выполнен в виде симметричной многолучевой звезды. Для этого элементы 2 винтовой нарезки выполнены на всех лучах винта 1, а их концы отогнуты п) дуге окружности, наружный диаметр которой равен наружному диаметру резьбы винта. Винт такой конструкции имеет необходимую несущую способность при меньшей площади контакта в резьбовом соединении и меньшей материалоемкости. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (51) 4 F 16 Н 25/20 ф(1. 8 5, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPGKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4191618/25-28 (22) 05.02.87 (46) 30.08.88. Бюл. М 32 (75) Г.Л.Лузгин и M.À.Ëèïìàí (53) 621.231.223 (088.8) (56) Авторское свидетельство СССР

11 - 1323800, кл. F 16 Н 25/20, 1986. (54) ВИНТОВОЙ МЕХАНИЗМ (57) Изобретение относится к винтовым передачам. Цель изобретения — повышение долговечности механизма, в котором винт 1 выполнен в виде симметричной многолучевой звезды, Для этого элементы 2 винтовой нарезки выполнены на всех лучах винта 1, а их концы отогнуты по дуге окружности, наружный диаметр которой равен наружному диаметру резьбы винта. Винт такой конструкции имеет необходимую несущую способность при меньшей площади контакта в резьбовом соединении и меньшей материалоемкости. 3 ил.

1420283

ВНИИПИ Заказ 310/38 Тираж 784 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению, а именно к винтовым передачам,,и найдет применение, в частности, в грузоподъемных механизмах, где не требуется высокой точности перемещения, а также в других преобразователях вращательного движения в поступательное.

Цель изобретения — повышение долговечности механизма за счет увеличения количества элементон винтовой

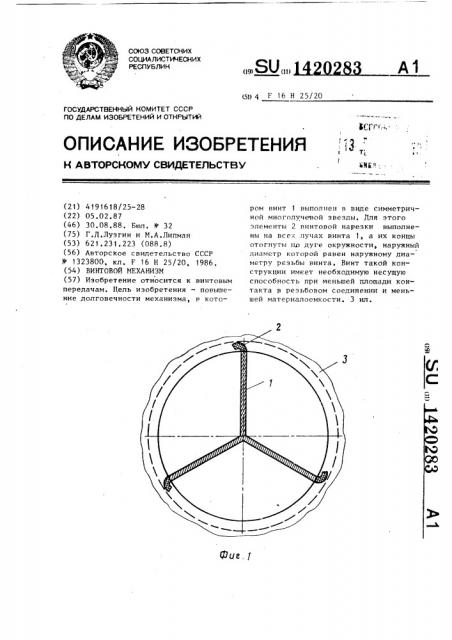

t нарезки нинта и за счет увеличения площади их контакта с резьбой гайки, На фиг. 1 показан механизм, поперечное сечение; на фиг. 2 — расположение элементов нинтовой нарезки на одном иэ лучей винта; на фиг. 3 различные профили элементон винтовой нарезки. 20

Механизм содержит ходовой винт 1 в виде, например, симметричной трехлучевой звезды, на лучах которой вы-. полнены реэьбовые элементы 2, и гайку 3 взаимодействующую с винтом 1. 25

Элементы 2 расположены к оси винта 1 под углом 1, равным углу подъема винтовой линии гайки 3, и могут иметь различный профиль, например прямоугольный или трапеценидный. Концы 30 элементов 2 для увел ;чения их несущей способности отогнуты по дуге окружности, наружный диаметр которой равен наружному диаметру резьбы винта.

Механизм работает следующим образом.

При вращении винта 1 гайка 3 совершает поступательное перемещение.

Благодаря уменьшенной площади элементов 2 резьбы винта 1 уменьшаются силы трения между резьбой винта 1 и гайки 3, а отогнутые концы элементов

2 увеличивают их несущую способность до необходимого предела. Выполнение нинта t в виде симметричной многолучевой звезды снижает вес и материалоемкость механизма. формула изобретения

Винтовой механизм, содержащий ходоной винт с поперечным сечением в виде симметричной трехлучевой звезды, на двух лучах которой выполнены резьбоные элементы, и взаимодействующую с винтом гайку, о т л и ч а ю щ и йс я тем, что, с целью повьппения долговечности, резьбовые элементы выполнены также на третьем луче и на всех лучах они расположены к оси винта под углом, равным углу подъема винтовой линии гайки, а их концы отогнуты по дуге окружности, наружный диаметр которой равен наружному диаметру резьбы винта.
