Солнечный коллектор

Солнечный коллектор

Иллюстрации

Показать все

Реферат



Изобретение относится к гелиотехнике и позволяет интенсифицировать нагрев теплоносителя (ТН). В корпусе 1 с патрубками 2, 3 для подвода и отвода ТН установлен поглотитель 4. Внутренняя прозрачная крышка 6 образует с нар ужной прозрачной крьшкой 5 и поглотителем соответственно верхнюю

СОЮЗ COBE TCHÈÕ

СОЦИАЛИСТИЧЕО-(ИХ

РЕСПУБЛИК

„,„SU„„1420314

< ;п,1 f 24 J 2/с (I

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (0

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4182199/24-06 (22) 15.01.87 (46) 30.08.88. Бюл, N 32 (71) Научно-производственное обьединение "Солнце" АН ТССР (72) Б.М. Моллаков (53) 662.997(088.8) (56) Авторское свидетельство СССР

У 1079966, кл. F 24 J 2/22, 1982. (54) СОЛНЕЧНЦЙ КОЛЛЕКТОР (57) Изобретение относится к гелиотехнике и позволяет интенсифицировать нагрев теплоносителя (ТН), В корпусе

1 с патрубками 2, 3 для подвода и отвода ТН установлен поглотитель 4.

Внутренняя прозрачная крышка 6 образует с наружной прозрачной крышкой 5 и поглотителем соответственно верхнкю

1420314 и нижнюю воздушные камеры 7, 8, сообщенные между собой. Поперечные перегородки 10, 11 камер 7, 8 установлены соответственно до и после каждого отверстия 9 в крышке 6 по ходу ТН.

Благодаря перераспределению тепловой энергии конвективными потоками равновесная температура на последнем по ходу ТН участке поглотителя 4 повышается эа счет компенсации тепловых по-, терь - энергией, отбираемой от поглотителя. 1 ил.

Редактор М. Циткина

Заказ 43 13/40

Тираж 663 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к гелиотех- 4. Воздух, нагретый от поглотителя 4, нике, поступает в камеру 7 между проэрачЦелью изобретения является интен- ными крышками 5 и 6 и частично компенсификация нагрева теплоносителя. сирует теплопотери в ней. Благодаря

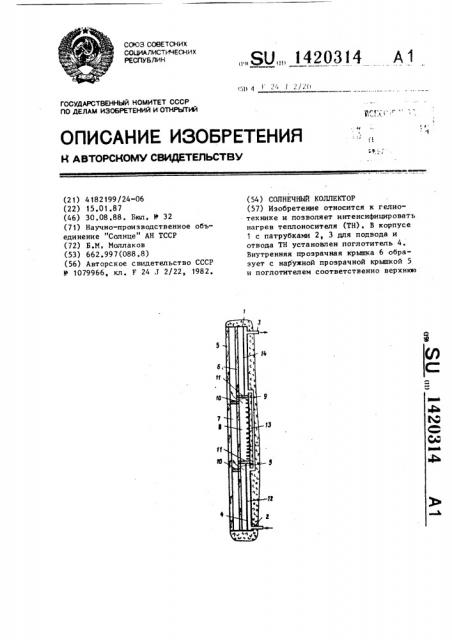

На чертеже показан солнечный кол- 5 расположению перегородок в камере 7 лектор. до, а в камере 8 — после отверстий 9

Коллектор содержит корпус 1 с пат- воздух перемещается за счет естеструбками 2 и 3 соответственно для под- венной конвекции, вода и отвода теплоносителя, установ- Таким образом, благодаря перерасленный в корпусе 1 поглотитель 4 и

10 пределению тепловой энергии конвективнаружную и внутреннюю прозрачные крыш- ными потоками равновесная температуки 5 и 6, последняя иэ которых обра- ра на последнем по ходу теплоноситезует с наружной крышкой 5 и поглоти- ля участке 14 поглотителя 4 коллектелем 4 соответственно верхнюю и ниж- тора повышается эа счет компенсации нюю воздушные камеры 7 и 8, сообщен- тепловых потерь энергией, отбираемой

15 ные между собой. Внутренняя крышка 6 от поглотителя 4. снабжена отверстиями 9, а верхняя и нижняя камеры 7и 8-поперечными пе- Фор мула из обр е т ения регородками 10 и 11 соответственно, причем перегородки 10 установлены до, 20

Солнечный коллектор, содержащий а перегородки 11 — после отверстий 9 корпус с патрубками для подвода и отпо ходу теплоносителя. Перегородки 11 вода теплоносителя, установленный в делят поглотитель 4 на участки 12-14, корпусе поглотитель и наружную и причем участок 13 имеет развитую по- 5 внутреннюю прозрачные крышки послед25

Э верхность. няя из которых образует с наружной

Коллектор работает следующим обра- крышкой и поглотителем соответственно зом. верхнюю и нижнюю воздушные камеры, Солнечная энергия поступает на по- сообщенные между собой, о т л и ч аглотитель 4 и нагревает теплоноситель ° ю шийся тем что сс целью интен30

Э °

Теплоноситель через патрубок 2 посту- сификации нагрева теплоносителя внутУ пает на нагрев. От участков 12, 14 ренняя крышка снабжена отверстиями, и участка 13, имеющего развитую по- а верхняя и нижняя камеры - поперечверхность, тепло передается в прост- ными перегородками, установленными ранство между прозрачная крышками 5 соответственно до и после каждого и 6, расположенными над поглотителем 35 отверстия по ходу теплоносителя.

Составитель К. Заграничная

Техред N. Ходанич Корректор М. Максимишинец
