Реферат



Изобретение относится к гелиотехнике и м.б. использовано в системах теплоснабжения. Цель изобретения интенсификация теплообмена при нагреве и охлаждении промежуточного теплоносителя . Абсорбер выполнен в виде бесконечной цепи 1, последовательно соединенные ячейки 2 которой заполнены теплоаккумулирующим веществом (TAB) с фазовым переходом в области А рабочих т-р нагревателя и установлены с возможностью поворота вокруг осей, проходящих через места соединения ячеек между собой. Цепь размещена в вертикальной плоскости с возможностью перемещения на барабанах 3, связанньсх с тяговым органом. Нижняя ветвь 5 размещена в емкости 6, снабженной входным и выходным патрубками 7, 8, а верхняя ветвь 9 - над ней. Ветвь 5 закручена в продольном направлении по форме ленты Мебиуса. TAB, проходя вдоль прозрачного ограждения 16 и поглощая энергию солнечной радиации, нагревается и меняет свое агрегатное состояние. При погружении ячейки в емкость 6 с жидкостью TAB, охлаждаясь, из жидкого превращается в твердое, отдавая при этом запасенную энергию. В емкости 6 происходит переворачивание ячеек 2, что способствует перемешиванию жидкости. 3 ил. f (Л 4 ю о 00 ел 5 2

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК 5ц 4 F 24 3 2/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

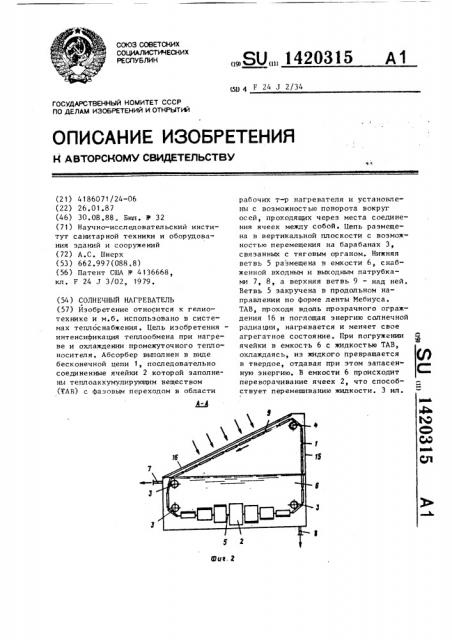

Фие. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4186071/24-06 (22) 26.01.87 (46) 30.08.88. Бюл. У 32 (71) Научно-исследовательский институт санитарной техники и оборудования зданий и сооружений (72) А.С. Шнерх (53) 662.997(088.8) (56) Патент CIIIA У 4 136668, кл. F 24 3 3/02, 1979. (54 ) СОЛНЕЧ%1Й НАГРЕВАТЕЛЬ (57) Йзобретение относится к гелиотехнике и м.б. использовано в системах теплоснабжения. Цель изобретения интенсификация теплообмена при нагреве и охлаждении промежуточного теплоносителя. Абсорбер выполнен в виде бесконечной цепи 1, последовательно соединенные ячейки 2 которой заполнены теплоаккумулирующим веществом (7АВ) с фаэовым переходом в области

„„SU„„1420315 А1 рабочих т-р нагревателя и установлены с воэможностью поворота вокруг осей, проходящих через места соединения ячеек между собой ° Цепь размещена в вертикальной плоскости с возможностью перемещения на барабанах 3, связанных с тяговым органом. Нижняя ветвь 5 размещена в емкости 6, снабженной входным и выходным патрубками 7, 8, а верхняя ветвь 9 — над ней.

Ветвь 5 закручена в продольном направлении по форме ленты Мебиуса.

ТАВ, проходя вдоль прозрачного ограждения 16 и поглощая энергию солнечной радиации, нагревается и меняет свое агрегатное состояние. При погружении ячейки в емкость 6 с жидкостью ТАВ, охлаждаясь, иэ жидкого превращается в твердое, отдавая при этом запасенную энергию. В емкости 6 происходит переворачивание ячеек 2, что способствует перемешиванию жидкости. 3 ил.
