Реферат

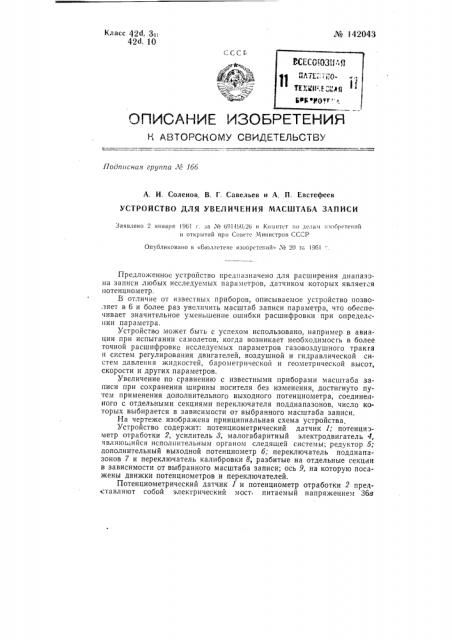

Хо 142043

Класс 42d, Яа!

42, 10

СССГ

Olll4CAHHE MSOBPETEHMR

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 1бб

А. И. Соленов, В. Г. Савельев и А, П. Евстефеев

УСТРОЙСТВО ДЛЯ УВЕЛИЧЕНИЯ МАСШТАБА ЗАПИСИ

Заявлено 2 января !96! с. за ¹ 691!90,"ов в Комитет но делам изобретений и открытий прн Совете Министров СССР

Опуоликовано в «Бюллетене нзооретл нй» ¹ 20 за !961

Предложенное устройство предназначено для расширения диапазона записи любых исследуемых параметров, датчиком которых является потенциометр.

В отличие от известных приборов, описываемое устройство позволяет в 6 и более раз увеличить масштаб записи параметра, что обеспечивает значительное уменьшение ошибки расшифровки при определении параметра, Устройство может быть с успехом использовано, например в авиации при испытании самолетов, когда возникает необходимосгь в более точной расшифровке исследуемых параметров газовоздушного тракга и систем регулирования двигателей, воздушной и гидравлической систем давления жидкостей, барометрической и геометрической высот, скорости и других параметров.

Увеличение по сравнению с известными приборами масштаба записи при сохранении ширины носителя без изменения, достигнуто путем применения дополнительного выходного потенциометра, соединенного с отдельными секциями переключателя поддиапазонов, число которых выбирается в зависимости от выбранного масштаба записи.

На чертеже изображена принципиальная схема устройства.

Устройство содержит: потенциометрический датчик 1; потенциэметр отработки 2, усилитель 8, малогабаритный электродвигатель 4, являющийся исполнительным орг" íîì следящей системы; редуктор 5; дополнительный выходной потенциометр б; переключатель поддиапазонов 7 и переключатель калибровки 8, разбитые на отдельные секции в зависимости от выбранного масштаба записи; ось 9, на которую посажены движки потенциометров и переключателей.

Потенциометрический датчик 1 и потенциометр отработки 2 представляют собой электрический мост, питаемый напряжением Збв

2 ——

М 142043

Предмет изобретения

Устройство для увеличения масштаба записи, содержащее потенциометрический датчик и потенциометр отработки, включенные по мостовой схеме, электродвигатель, переключатель диапазонов и калибровки, разбитых на отдельные секции в зависимости от выбранного масштаба записи, о т л и ч а ю щ е е с я тем, что, с целью увеличения масштаба записи при сохранении ширины носителя без изменения, в нем применен дополнительный выходной потенциометр, соединенный с секциями переключателя поддиапазонов.

400 гц. В диагональ моста включен усилитель 8, который в случае рассогласования приводит в действие электродвигатель 4. Электродвигатель через редуктор 5 связан с осью 9, несущей движки дополнительного выходного потенциуметра б и потенциометра отработки 2, а также переключателей поддиапазонов 7 и калибровки 8. В положении равновесия моста сигнал рассогласования отсутствует. При изменении замеряемого параметра" происходит перемещение движка потенциометрического датчика и появление сигнала рассогласования на входе усилителя. Усиленный сигнал приводит во вращение электродвигатель который через редуктор перемещает движки потенциометра отработки до восстановления положения равновесия. При этом одновременно перемещается движок выходного потенциометра и поворачиваются переключатели поддиапазонов и калибровки.

Реверсирование электродвигателя осуществляется путем изменения фазы сигнала, поступающего на вход усилителя при различных знаках рассогласования.

Для расширения масштаба записи при одной и той же ширине бумажной ленты регистрирующего прибора, выходной потенциометп, а также переключатели поддиапазонов и калибровки разбиты на секции.

Секции выходного потенциометра соединяются с секциями переключателей поддиапазонов в зависимости от количества необходимых поддиапазонов.

При изменении сопротивления потенциометрического датчика, сопротивление выходного потенциометра (или напряжения на нем) будет меняться в и раз, (где и — количество включенных секций) и на ленте регистрирующего прибора запишется и поддиапазонов измеряемого параметра, причем каждый на всю ширину ленты, что обеспечивает увеличение масштаба записи в и раз.

Для быстроты и удобства расшифровки и однозначного определеления поддиапазонов (так как регистрирующий прибор может быть режимным) в устройстве предусмотрена возможность калибровки поддиапазонов, что обеспечивается переключателем калибровки.

В связи с существенными преимуществами описанного устройства по сравнению с известными, оно рекомендовано для внедрения в Институт автоматики и телемеханики при АН СССР. № 142043
