Способ измерения вязкости электропроводных жидкостей

Способ измерения вязкости электропроводных жидкостей

Иллюстрации

Показать все

Реферат



Изобретение относится к способам измерения вязкости электропроводных жидкостей и может использоваться в промышленной технологии, связанной с использованием электропроводящих жидкостей. Целью является повышение точности измерений за счет устранения влияния скорости потока на их результаты. Придают вращательное движение всему потоку жидкости в трубе, воздействуют на жидкость магнитным полем вдоль струи, измеряют ЭДС между радиально отстоящими точками в двух разнесенных по длине струи сечениях в зоне затухания вращательного возмущения, по разности которых судят о вязкости жидкости . 1 ил.

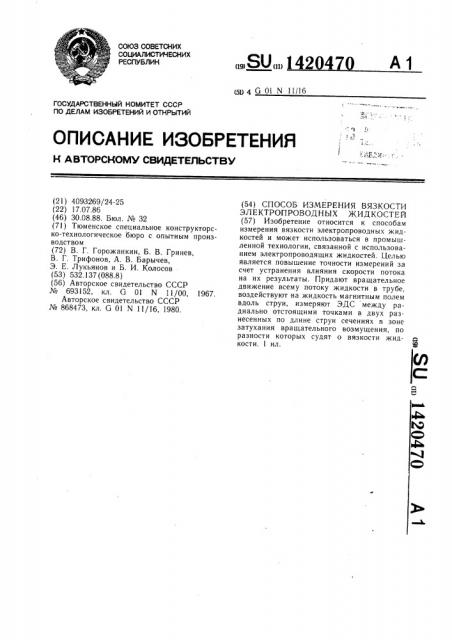

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„142 4 (5ц 4 G 01 N 11/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ М

К)

CO

4ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4093269/24-25 (22) 17.07.86 (46) 30.08.88. Бюл. № 32 (71) Тюменское специальное конструкторско-технологическое бюро с опытным производством (72) В. Г. Горожанкин, Б. В. Гринев, В. Г. Трифонов, А. В. Барычев, Э. Е. Лукьянов и Б. И. Колосов (53) 532.137 (088.8) (56) Авторское свидетельство СССР № 693152, кл. G Ol N ll/00, 1967.

Авторское свидетельство СССР № 868473, кл. G Ol N 11/16, 1980. (54) СПОСОБ ИЗМЕРЕНИЯ ВЯЗКОСТИ

ЭЛЕКТРОПРОВОДНЫХ ЖИДКОСТЕЙ (57) Изобретение относится к способам измерения вязкости электропроводных жидкостей и может использоваться в промышленной технологии, связанной с использованием электропроводящих жидкостей. Целью является повышение точности измерений за счет устранения влияния скорости потока на их результаты. Придают вращательное движение всему потоку жидкости в трубе, воздействуют на жидкость магнитным полем вдоль струи, измеряют ЭДС между радиально отстоящими точками в двух разнесенных по длине струи сечениях в зоне затухания вращательного возмущения, по разности которых судят о вязкости жидкости. 1 ил.

1420470 пуса-электрода 1. При этом направление магнитного поля соленоида 6 . совпадает с продольной осью потока жидкости (и устройства), но не совпадает с вектором и скорости потока жидкости, поэтому между парами электродов 1 и 3, 1 и 4 наводятся ЭДС Е! и Е, пропорциональные соответственно мгновенным величинам тано генциальных составляющих скорости жиде кости. Согласно формуле значение вязкости

10 исследуемой жидкости пропорционально разности ЭДС Е! и Е2. Эта разность опрев деляется дифференциальным усилием 7, прямой вход которого подключен к электрот ду 3, а инверсный — к электроду 4. Изменяя коэффициент усиления дифференциального усилителя 7, производят калибровку прибора по известному значению вязкости.

Таким образом, несложное конструктивное выполнение устройства позволяет повысить точность непрерывного измерения вязкости исследуемой жидкости и использовать его в автоматизированных системах управления без дополнительных, усложт няющих процессы управления и конструкцию системы, технических решений.

Формула изобретения

Изобретение относится к способам изме рения вязкости и может быть использова но в автоматизированных системах управле ния технологическими процессами в неф тяной, строительной, химической и пищево промышленности.

Цель изобретения — повышение точ ности измерений, Сущность способа состоит в том, чт струе жидкости придают вращательно движение, воздействуют на струю магнит ным полем вдоль ее оси, измеряют ЭДС между радиально разнесенными точками двух разнесенных по длине струи сечениях причем вращательное движение придаю всему потоку жидкости, обе ЭДС измеря ют в зоне затухания вра!цательного возму щения, а по разности ЭДС судят об из меряемой вязкости, т. е. = (Е1 — Еа), где Е1, Ег — обе ЭДС; — кинематическая вязкость; — — константа измерительной сис темы.

Точность измерений повышается благода ря тому, что разность ЭДС «е зависит о скорости потока жидкости и является ме рой вязкости.

На чертеже приведена схема устройства для осуществления предлагаемого способа.

Устройство содержит цилиндрический корпус-электрод 1, завихритель 2 потока жидкости с винтовой нарезкой, коаксиаль«о расположенные электроды 3 и 4, изолятор 5, магнитную систему (соленоид) 6 и дифференциальный усилитель 7 с регулируемым коэффициентом усиления, причем завихритель 2 потока расположен B корпусе-электроде со стороны набегающего потока жидкости, электроды 3 и 4 являются внутренними и разнесены по оси корпуса на некоторое расстояние от завихрителя 2.

Устройство работает следующим образом.

Поток жидкости, пройдя завихритель 2, приобретает винтовое вращение внутри корСпособ измерения вязкости электропроводных жидкостей, состоящий в том, что струе жидкости придают вращательное. движение и, воздействуя на нее магнитным полем, направленным параллельно оси струи, измеряют ЭДС между радиально отводящими точками в двух разнесенных по длине струи сечениях, отличающийся тем, что, с целью повышения точности измерений за счет устранения влияния скорости потока жидкости на их результаты, вращательное движение придают всему потоку жидкости в трубе, обе ЭДС измеряют в зоне затухания вращательного возмуш,е«ия, а о величине измеряемой вязкости судят по разности этих ЭДС.

Составитель В. Крутин

Редактор Л. 0rap Текред И. Верее Корректор Н. Король

Заказ 4322/47 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! !3035, Москва, М(— 35, Раушская наб., д. 4/5

Г!роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
