Способ определения вяжущих свойств материалов

Способ определения вяжущих свойств материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к области средств контроля строительных ма:- териалов, в частности свойств высококальциевой золы, используемой в бетонах и растворах. Цель г повышение экспрессности при определении вяжущих свойств золы. Рентгенографируют партию эталонов с известной величиной коэффициента качества и контролируемые образцы, регистрируя , линии СаО, CaSO. и SiO с межплоскостными расстояниями 2,39, 3, 49 и 3,34 А соответственно. Определяют интенсивности этих линий и находят отношение двух первых к последней. Затем по данным для эталонов строят градуировочные зависимости: коэ фициент качества К и отношение интенсивно стей, которязте используют для. нахождения искомой величины К для контролируемого материала. 2 ил. с: S (Л

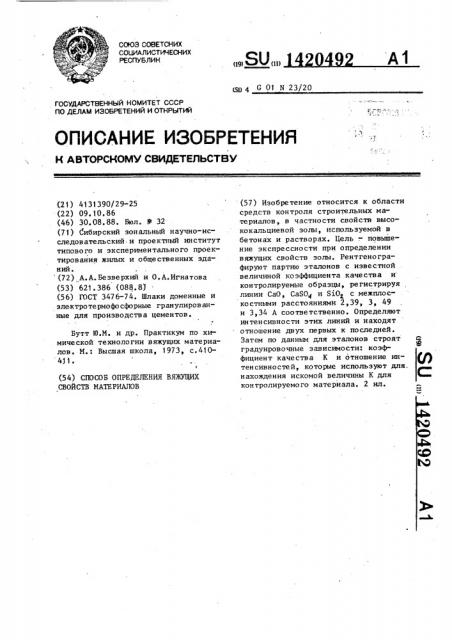

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

А1 (19) (11) д) 4 С 01 N 23/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4131390/29-25 (22) 09. 10. 86 (46) 30. 08. 88. Бюл. 11 32 (71) Сибирский зональный научно-исследовательский и проектный институт типового и экспериментального проектирования жилых и общественных зданий. (72) А.А. Безверхий и О.А.Игнатова (53) 621.386 (088.8) (56) ГОСТ 3476-74. Шлаки доменные и электротермофосфорные гранулированные для производства цементов.

Бутт Ю.М. и др. Практикум по химической технологии вяжущих материалов. М.: Высшая школа, 1973, с.410 411. ( (54) СПОСОБ ОПРЕДЕЖНИЯ ВЯЖУЩИХ

СВОЙСТВ МАТЕРИАЛОВ (57) Изобретение относится к области средств контроля строительных материалов, в частности свойств высококальциевой золы, используемой в бетонах и растворах. Цель -. повышение экспрессности при определении вяжущих свойств эолы. Рентгенографируют партию эталонов с известной величиной коэффициента качества и контролируемые образцы, регистрируя линии СаО, Са$0„,(и $ 0 с межплоскостными расстояниями 2,39, 3, 49 и 3,34 А соответственно. Определяют интенсивности этих линий и находят отношение двух первых к последней.

Затем по данным для эталонов строят градуировочные зависимости: коэффициент качества К и отношение интенсивностей, которые используют для, нахождения искомой величины К для контролируемо го материала. 2 ил.

1420492

Изобретение относится к средствам контроля строительных материалов, в частности свойств высококальциевой золы, используемой в бетонах и растворах.

Цель изобретения — повышение экспрессности при определении вяжущих свойств золы.

На фиг.1 и 2 приведены градуиро- 10 вочные графики.

Для проведения рентгеноструктурных исследований применяли стацио:нарный дифрактометр общего назначения, имеющий погрешность измерения углов отражения в пределах от

+0,005 цо +0,016

РентгеноструКтурный анализ проводили при использовании излучения трубки с Fe-анодом. Рабочий интервал 20 углов отражения пучка при снятии рентгенограммы составляет 15-25

На полученных рентгенограммах по нижним точкам рефлексов проводили касательную, отделяющую фоновое из- 25 лучение от линий спектра. Измеряли интенсивность аналитических линий

СаО, CaSO<, SiO> (межплоскостное расЙ о стояние для СаΠ— = 2,39 А, CaSO4 о о

30 — = 3,49 А). Определяли отношение интенсивности аналитической линии

СаО или CaS04 к интенсивности аналитиче ской линии S i02 с межпло с ко стным расстоянием — = 3,34 А, которая

35 для зол имеет наибольшую интенсивность . Коэффициент качества (К) высококальциевых зол ускоренным методом 40 определяли по градуировочным графи-.

kaM, которые строили по данным, полученным на эталонах-образцах, для которых коэффициент качества был найден независимым методом, и найденным 45 по рентгенограммам интенсивностям линий СаО, CaSO, Si02, вычисляя значения отношений интенсивностей

J CaO J СаБΠ— — Для расчетсв К ис.— .1 Б .О J Б О

50 пользовали также формулы, выражающие .зависимость в аналитическом виде;

К=1,25 . +0,85

J (СаО) 2 или

102

При .съемке и обработке рентгенограмм пробы эолы от сжигания бурого угля интенсивность линий СаО, СаБО4, SiO2 составила J(Ca) — 70 мм, J(CaSO ) — 47 мм, J(SiO ) — 130 мм, а отношения

J (СаО)

- О,Sr;

J (CaSO4 ) д БТо,7

Согласно найденным значениям отношений коэффициенты качества К (для контроля по СаО) и К2 (для контроля по СаБОд ) равны соответственно 1,53 и 1,45 и хорошо согласуются с величиной, полученной по данным химического анализа, которая составила 1,63.

Формула изобре тения

Способ определения вяжущих свойств материалов, включающий облучение образца и эталонов пучком рентгеновских лучей, регистрацию аналитических линий кристаллических фаз, входящих в состав материала, измерение интенсивности линий, нахождение отношения интенсивностей линий, построение градуировочной зависимости по данным, полученным на эталонах, и нахождение из этой зависимо сти определяемо ro свойства по измеренному отношению интенсивностей аналитических линий для образца, отличающийся тем, что, с целью повышения экспрессности при определении вяжущих свойств золы, регистрируют и.измеряют интенсивность аналитических линий ангидрита с межплоскостным расстоянием d = 3,49 А, оксида кальция с и = 2,39 А и кремнезема с . d

= 3,34 А, находят отношение интенсивностей линий ангидрита или оксида кальция к интенсивности линии кремнезема и строят по эталонам и известным коэффициентам качества градуировочную зависимость коэффициента качества золы от отношения интенсивностей линий ангидрида и кремнезема или оксида кальция и кремнезема.

1420492

К 2,0

1,8

1,7

1,2

К2, 1,S

1,7

1,5

Т,З

1,2

1,0

0,1 О,Z 0,д 0,Ф 0,5 0,6 0,7 0,8 0,9 10 7,1

3(eaSD )

mue. Z (>"цг) f,0 07 О,г О,г 0Р 050,6 0,7 О,В 0,9 1,0 1,1

7(саО )

Фие.1 (SlarT
