Генератор @ -фазного тока

Генератор @ -фазного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к импульсной технике и может быть использовано аля питания приводов и в магнитно-модуляционных устройствах автоматики и телемеханики различного назначения. Цель изобретения - расширение функциональных возможностей - достигается за счет возможности формирования фаз выходных сигналов с различными сдвигами и большим числом фаз. Другая цель{ювышенпе надежности - достигается за счет уменьшения числа обмоток и потерь в цепя.х обратной связи. Устройство содержит с. юдующие основные элементы: инверторы I --4, ограничители 5 и 8 амплитуды, счетчик 6 импульсов, деп1ифратор 7, RS-триггеры 9, 10, 11, детекторы 12, 13 и 14, формирователи импульсов 15, 16, 17. Использование ограничителей амплитуды, дешифратора и триггера для управления ключами инверторов и мультивибратором, образованным инвертором 4 и ограничителем амплитуды 5, обеспечило независимость величины сигнала управления от напряжения питания и расширило диапазон регулирования частоты входных сигналов генератора. 2 ил. S

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„Л,1420645 (51)4Н 03 3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3967911/24-21 (22) 24.10.85 (46) 30.08.88. Бюл. № 32 (75) О. Д. Лобунец (53) 621.373.53 (088.8) (56) Авторское свидетельство СССР № 463225, кл. Н 03 К 3/16, 1972. (54) ГЕНЕРАТОР m-ФАЗНОГО ТОКА (57) Изобретение относится к импульсной технике и может быть использовано для питания приводов и в магнитно-модуляционных устройствах автоматики и те.пемеханики различного назначения. Цель изобретения — расширение функциональных возможностей — достигается за счет возможности формирования фаз выходных сигналов с различными сдвигами и большим чис пом фаз. Другая цель повышение надежности — достигается за счет уменьшения числа обмоток и потерь в цепях обратной связи. Устройство содержит следующие основные элементы: инверторы 1- -4, ограничители 5 и 8 амплитуды, счетчик 6 импульсов, дешифратор 7, RS-триггеры 9, 10, 11, детекторы 12, 13 и 14, формирователи импульсов 15, 16, 17. Использование ограничителей амплитуды, дешифратора и триггера для управления ключами инверторов и Móëüòè âèáðàòoðoì, образова н и им ин вертором 4 и ограничителем амплитуды 5, обеспечило независимость величины сигнала управления от напряжения питания и расширило диапазон регулирования частоты входных сигналов генератора. 2 ил.

1420645

Формула изобретения

Изобретение относится к импульсной технике и может быть использовано для питания приводов и в магнитно-модуляционных устройствах автоматики и телемеханики различного назначения.

Цель изобретения — расширение функциональных возможностей за счет обеспечения возможности формирования фаз выходных сигналов с различными сдвигами и большим числом фаз и повышения надежности за счет уменьшения числа обмоток и уменьшения потерь в цепях обратной связи.

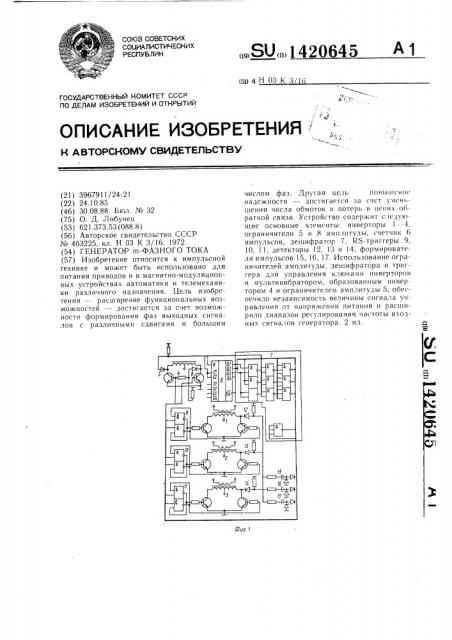

На фиг. 1 представлена принципиальная схема устройства; на фиг. 2 — временные диаграммы, поясняющие его работу.

Генератор m-фазного тока содержит дополнительные инверторы 1 — 3 и инвертор

4, коллектор первого транзистора которого подсоединен через первый ограничитель 5 амплитуды к входу счетчика 6 импульсов и со стробирующим входом дешифратора 7, а коллектор второго транзистора инвертора 4 подключен к его первому входу через второй ограничитель 8 амплитуды, при этом выходы счетчика импульсов подключены к соответствующим входам дешифратора 7, соответствующий выход которого подключен к второму входу инвертора 4 и к соответствующим входам RS-триггеров 9, 10 и 11, выходы которых подключены к входам управления дополнительных инверторов 1 — 3, а выход одного из ключей каждого дополнительного инвертора — 3 подключен к входу соответствующего из детекторов 12 — 14 насыщения магнитопровода трансформатора, выход каждого из которых через один из формирователей 15 — 17 подключен к второму входу инвертора 4.

Устройство работает следующим образом.

Инвертор 4 совместно с ограничителем 5 амплитуды образует мультивибратор, который генерирует импульсы (фиг. 2 а), которые переключают счетчик 6 импульсов, имеющий три устойчивых состояния, которые можно определить по осциллограммам напряжений (фиг. 2 б, в). Сигналы с выхода счетчика 6 импульсов и мультивибратора 4, поступая на вход дешифратора 7, вызывают появление на его выходах импульсов низкого потенциала, сдвинутых попарно относительно друг друга по фазе на

180 для каждой из фаз (фиг. 2 г, д; е, ж; з, и) и на 120 между различными фазами (фиг. 2 г, е, з; д, ж, и). Кроме того, дешифратор 7 формирует инвертированное логическое произведение сигналов, изображенных на фиг. 2 г, е, з, сигнал которого подается на правый (по схеме) вход инвертора 4.

Если сигнал нулевого уровня с выхода дешифратора 7 поступает на нижний (по схеме) вход RS-триггера 9, то триггер устанавливается так, что правый (по схеме) ключ инвертора 1 открывается и магнитопровод трансформатора начинает перемагничиваться в определенном направлении. При насышении магнитопровода на выходе детектора насыщения 12 появляется сигнал высокого уровня, который после формирования его формирователем 15 поступает на левый (по схеме) вход инвертора 4 и вызывает его от. крывание и перемагничивание магнитопровода трансформатора инвертора 4 в обратном направлении. При этом происходит также переключение счетчика 6 импульсов на единицу. При насыщении магнитопровода трансформатора инвертора 4 с левого (по схеме) выхода единичный сигнал подается на вход дешифратора 7, который при этом формирует нулевой сигнал на нижнем (по схеме) входе RS-триггера 10 и аналогично описанному производит переключение ключей инвертора 4, происходящее под действием сигналов формирователей 15 — 17 (фиг. 2 и, о, р). При этом на выходах ключей инверторов появляются сигналы, изображенные на фиг. 2к,л, м.

Таким образом, использование ограничителей амплитуды, дешифратора и триггера для управления ключами инверторов и мультивибратором позволяет сделать величину сигналов упраления независимой от величины напряжения питания и обеспечить значительный диапазон регулирования частоты выходных сигналов генератора (1:30 и более). Отсутствие дополнительных обмоток и обмоток обратной связи на трансформаторах упрощает их изготовление.

Предлагаемый генератор обеспечивает возможность изменения числа фаз и величин фазовых сдвигов.

Генератор m-фазного тока, содержаший инвертор, отличающийся тем, что, с целью расширения области применения и повышения надежности, в него введены М детекторов насыщения магнитопроводов трансформаторов инверторов, М формирователей импульсов, счетчик импульсов, дешифратор, RS-триггер, дополнительные М инверторов, N ограничителей амплитуды, причем коллектор первого транзистора инвертора соединен через первый ограничитель амплитуды с входом счетчика импульсов и стробируюшим входом дешифратора, а коллектор второго транзистора инвертора подключен к его первому входу через второй ограничитель амплитуды, выходы счетчика импульсов подключены к соответствующим входам дешифратора, соответствующие выходы которого подключены к второму входу инвертора и к соответствующим входам RS-триггеров, выходы которых подключены к входам управления дополнительных инверторов„а выход од1420б45

Составитель H. Маркин

Редактор М. Недолуженко Техред И. Верес Корректор О. Кравнова

Заказ 4333/56 Тираж 928 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 з ного из ключей каждого дополнительного инвертора подключен к входу соответствующего из детекторов насыщения магнитопровода трансформатора, выход каждого из которых через один из формирователей подключен к второму входу инвертора.
