Реферат

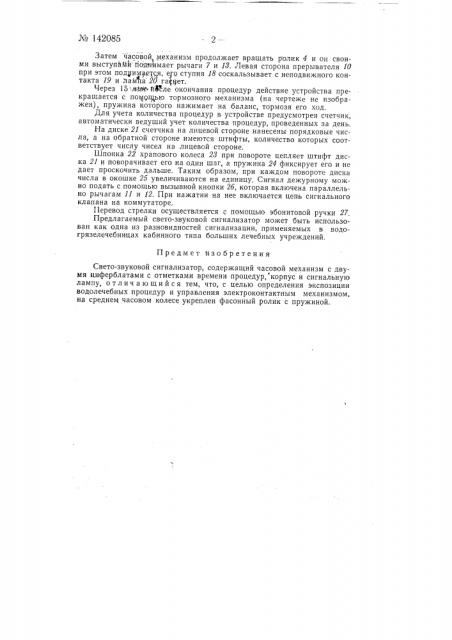

¹ 142085

Затем часовой механизм продолжает вращать ролик 4 и он свои,с ми выступами псоднимает рычаги 7 и 18. Левая сторона прерывателя 10 при этом поднимаатся, его ступня 18 соскальзывает с неподвижного контакта 19 и лампа 20 гарцует.

Через l5 малюя йЖле окончания процедур действие устройства прекращается с по рщью тормозного механизма (на чертеже не изображен), пружина которого нажимает на баланс, тормозя его ход.

Для учета количества процедур в устройстве предусмотрен счетчик, автоматически ведущий учет количества процедур, проведенных за день.

На диске 21 счетчика на лицевой стороне нанесены порядковые числа, а на обратной стороне имеются штифты, количество которых соответствует числу чисел на лицевой стороне.

Шпонка 22 храпового колеса 28 при повороте цепляет штифт диска 21 и поворачивает его на один шаг, а пружина 24 фиксирует его и не дает проскочить дальше. Таким образом, при каждом повороте диска числа в окошке 25 увеличиваются на единицу. Сигнал дежурному можно подать с помощью вызывной кнопки 2б, которая включена параллельно рычагам 11 и 12. При нажатии на нее включается цепь сигнального клапана на коммутаторе.

Перевод стрелки осуществляется с помощью эбонитовой ручки 27.

Предлагаемый свето-звуковой сигнализатор может быть использован как одна из разновидностей сигнализации, применяемых в водогрязелечебницах кабинного типа больших лечебных учреждений.

Предмет изобретения

Свето-звуковой сигнализатор, содержащий часовой механизм с двумя циферблатами с отметками времени процедур, корпус и сигнальную лампу, отл ич а ю щи и ся тем, что, с целью определения экспозиции водолечебных процедур и управления электроконтактным механизмом, на среднем часовом колесе укреплен фасонный ролик с пружиной.
