Электролит для выявления зерна аустенита в высокоуглеродистых и легированных рельсовых сталях

Электролит для выявления зерна аустенита в высокоуглеродистых и легированных рельсовых сталях

Иллюстрации

Показать все

Реферат

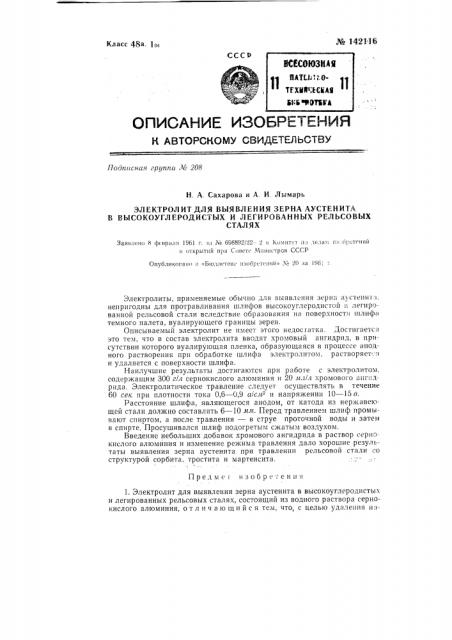

_#_o 142Иб

Класс 43а, ) o, ссср

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 208

Н. А. Сахарова и А. И. Лымарь

ЭЛЕКТРОЛИТ ДЛЯ ВЫЯВЛЕНИЯ ЗЕРНА АУСТЕНИТА

В ВЪ|СОКОУГЛЕРОДИСТЫХ И ЛЕГИРОВАННЪ|Х РЕЛЬСОВЫХ

СТАЛЯХ

Заявлено 8 феврали 1961 г. ви М 698892/22 — 2 и Комитет по лелагп из..о1.стений и открытий при Совете Минн«тров СССР

Опуоликоваио в <Бюллетене ивоорсгеиий» М 20 аа 196; г.

Электролиты, применяемые обы шо для выявления зерна аустенитл. непригодны для протравливания шлифов высокоуглеродистой и легированной рельсовой стали вследствие образования ня поверхности шлифа темного налета, вуалирующего границы зерен.

Описываемый электролит не имеет этого недостатка. 3остигается это тем, что в состав электролита вводят хромовый ангидрид, в присутствии которого вуалирующая пленка, образующаяся в процессе анодного растворения при обработке шлифа электролитом, растворяет . и удаляется с поверхности шлифа.

Наилучшие результаты достигаются при работе с электролитом, содержащим 300 г/л сернокислого алюминия и 20 .чл/л хромового ангидрида. Электролитическое травление следует осуществлять в течение

60 сек при плотности тока 0,6 — 0,9 а/ся и напряжении 10 — 15 в.

Расстояние шлифа, являющегося анодом, от катода из нержавеющей стали должно составлять 6 — 10 ял1. Перед травлением шлиф промывают спиртом, а после травления — в струе проточной воды и затем в спирте. Просушивался шлиф подогретым сжатым воздухом.

Введение небольших добавок хромового ангидрида в раствор сернокислого алюминия и изменение режима травления дало хорошие результаты выявления зерна аустенита при травлении рельсовой стали:о структурой сорбита, тростита и мартенсита.

Предмсг изобретения

1. Электролит для выявления зерна аустенита в высокоуглеродистых и легированных рельсовых сталях, состоящий из водного раствора сернокислого алюминия, отличающийся тем, что, с целью удаления н:-»Составитель В. М. Базилевский

Редактор H. Л. Леонтьева Тсхред А. А. Кудрявицкая Корректор Ю. М. Федулова

Подп. и печ. З.Х-61 г.

Зак. 9675

Формат бум 70)(108 /, Тираж 1300

ЦБТИ при Комитете по делам изобретений и открытий

IipiI Совете Министров СССР

Москва, Центр, М Черкасский пер., д. 2/6.

Объем 0,18 изд. л.

Цена 4 коп

Типография ЦБТИ Комитета по делам изобретений и открытий прн Совете Министров СССР, Москва, Петровка, 14. лета продуктов рдспада анодного растворении с поверхности шлифа, в его состав вводит" хрбмбвый ангидрид.

2. Электролит по",и. 1,„o т л и ч а ю щ и и си тем, что травление обуааца: Йгледуемой стали -осуществляют в растворе, содержащем 30 г сернокислого" алтомийип на 100 мл воды с добавкой 2 мл хромового ангидрида при напря <енуи 10 —.15 в, плотности тока 0,6 — 0,9 alñì в течение 69 сек.
