Устройство для гашения пены

Устройство для гашения пены

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для ведения технологических процессов, связанных с пенообразованием, и может быть использовано в микробиологической и других смежных отраслях промышленности . Целью изобретения является повышение долговечности работы устройства за счет уменьшения износа отбойника. Устройство для гашения пены снабжено трубопроводом 11 подачи сжатого газа и обечайкой 7 с закрытым верхним торцом с подпружиненным поршнем со штоком 10, установленным в обечайке 7 с возможностью взаимодействия штока 10 с отбойником 2. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

asSUао

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ л

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ ld ОТКРЫТИЙ (21) 4219431/23-26 (22) 31.03.87 (46) 07.09.88. Бюл. № 33 (71) Всесоюзный научно-исследовательский проектно-конструкторский институт прикладной биохимии и Омутнинский химический завод (72) Ю. В. Агафонов, С. И. Положенцев, Н. И. Ушакова и Л. А. Бондаренко (53) 66.066.8 (088.8) (56) Авторское свидетельство СССР № 1193!66, кл. В 01 D 19/02, 1984. (54) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ

ПЕНЫ (57) Изобретение относится к оборудованию для ведения технологических процессов, связанных с пенообразованием, и может быть использовано в микробиологической и других смежных отраслях промышленности. Целью изобретения является повышение долговечности работы устройства за счет уменьшения износа отбойника. Устройство для гашения пены снабжено трубопроводом ll подачи сжатого газа и обечайкой 7 с закрытым верхним торцом с подпружиненным поршнем со штоком 10. установленным в обечайке 7 с возможностью взаимодействия штока 0 с отбойником 2. 4 ил.

1421366

Изобретение относится к оборудованию для ведения технологических процессов, сопровождающихся обильным пенообразованием, в частности к устройствам для гашения пены, и наиболее эффективно может быть использовано в микробиологической, медицинской и других смежных отраслях промышленности при производстве, например, средств зашиты растений или антибиотиков.

1О

Целью изобретения является повышение долговечности работы устройства за счет уменьшения износа отбойника.

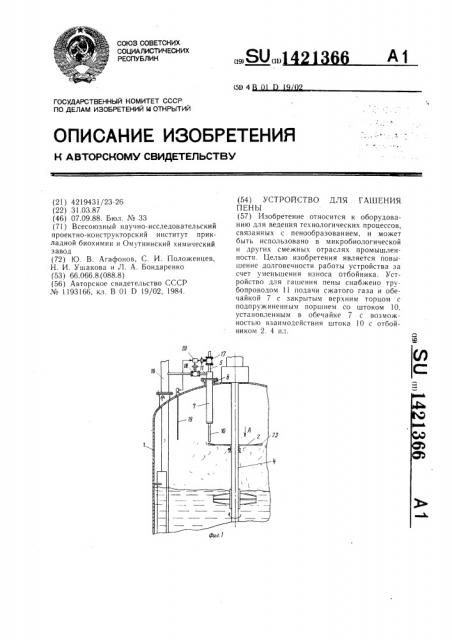

На фиг. 1 изображено устройство для гашения пены, общий вид; на фиг. 2 — узел подачи химического пеногасителя; на фиг. 3 — вид А на фиг. 1; на фиг. 4— разрез Б — Б на фиг. 2.

Устройство для гашения пены содержит размещенный в аппарате 1 круглый плоский отбойник 2 с прорезью 3 на его пери- 20 ферийной части, укрепленный на вертикальном валу 4, например, мешалки. Устройство содержит установленный над отбойником

2 патрубок 5 подачи химического пеногасителя, коаксиально которому на штуцере 6 аппарата 1 укреплена обечайка 7 с закрытым верхним торцом. В обечайке 7 установлен подпружиненный при помощи пружины 8 поршень 9 со штоком 10. Трубопровод 11 подачи сжатого газа сообшен с надпоршневым пространством 12 обечайки 7. В поршне 9 и штоке 10 выполнен продольный канал 13, во входной части которого с кольцевым зазором 14 размешен нижний конец патрубка 5, а выходное отверстие 15 канала 13 обрашено к валу 4. В качестве сжатого газа может быть использован сжатый воздух, поступаюший в аппарат 1 для аэрации слоя жидкости по трубе 16, с которой соединен трубопровод 11. Для регулирования подачи химического пеногасителя и сжатого газа в обечайку 7 служат соответственно

40 вентили 17 и 18, приводимые в действие по сигналу от датчика 19 уровня пены через управляющий блок 20. Для исключения проворота поршня 9 и смещения отверстия 15 в сторону от вала 4 применен направляющий штифт 21, укрепленный на стенке обечайки 7 с выходом в продольный паз 22 в поршне 9, а один край 23 прорези 3 выполнен отогнутым вверх в сторону поршня 9.

Устройство для гашения пены работает gp следующим образом.

В течение процесса ферментации вал 4 мешалки вращается вместе с отбойником 2 без взаимодействия последнего со штоком 10.

При возрастании уровня пены в аппарате

1 выше допустимого срабатывает датчик 19 55 уровня пены. Сигнал от датчика 19 поступает в управляющий блок 20, который подает команды на открытие вентилей 17 и 18. Сжатый газ, поступающий в пространство 12 обечайки 7 через трубопровод 11, с одной стороны, воздействуя на поршень 9, вызывает его движение вниз, а с другой, проходя через кольцевой зазор 14, инжектирует из патрубка 5 химический пеногаситель и образует с ним газожидкостный поток. Этот поток, двигаясь по каналу 13 в поршне 9 и штоке 10, подходит к отверстию 15, через которое подается к центру отбойника 2, где проходит вал 4 мешалки. Одновременно с этим опустившийся вниз под действием сжатого газа шток 10 начинает взаимодействовать с отогнутым краем 23 прорези 3, вызывая интенсивное колебание отбойника 2, в результате того, что прорезь 3 выполнена на периферийной, т. е. наиболее упругой части отбойника 2.

Попадающий к центру вращающегося отбойника 2 газожидкостный поток химического пеногасителя далее отбрасывается к его периферии под действием центробежных сил, при этом ранее сформированные в газовом потоке капли пеногасителя окончательно разбиваются на мельчайшие капли колеблющейся периферийной частью отбойника 2 и разбрызгиваются мелкодисперсным веером на поверхность пены равномерно по периметру аппарата 1 и вызывают ее быстрое разрушение.

При спадении пены вниз от датчика

19 управляющий блок 20 закрывает вентили 17 и 18. Остаток сжатого газа из пространства 12 выходит внутрь аппарата 1 последовательно через зазор 14, канал 13 и отверстие !5. Пружина 8 возврашает поршень 9 в верхнее исходное положение, выводя тем самым шток 10 из контакта с отбойником 2.

Выполнение устройства для гашения пены описанным образом обеспечивает повышение долговечности работы устройства за счет уменьшения износа составляюших его деталей, вследствие чего увеличивается производительность ферментационного оборудования из-за уменьшения времени и затрат на ремонт, а также увеличивается надежность контроля и управления биохимическими процессами в результате уменьшения вероятности выхода из строя пенорегулирующего устройства.

Формула изобретения

Устройство для r ашения пены, содержагцее установленный внутри аппарата патрубок подачи химического, пеногасителя и укрепленный на вертикальном валу с возможностью колебатеJlbHof0 движения отбойник с прорезью, отличающееся тем, что, с целью повышения долговечности работы за счет уменьшения износа отбойника, 1421366

Составитель О. Калякина

Редактор С. Пекарь Техред И. Верес Корректор М. Максимишинен

Заказ 4359/5 Тираж 642 Подп иснос

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 устройство снабжено обечайкой с закрытым верхним торцом, установленной коаксиально снаружи патрубка подачи химического пеногасителя, подпружиненным поршнем со штоком, установленным в обечайке с возможностью взаимодействия штока с отбойником, и трубопроводом подачи сжатого газа, сообщенным с надпоршневым пространством обечайки, при этом поршень и шток выполнены с продольным каналом, во входной части которого с зазором размещен нижний конец патрубка подачи химического пеногасителя, а выходное отверстие канала обращено к валу.
