Вертикальная центрифуга

Вертикальная центрифуга

Иллюстрации

Показать все

Реферат



Изобретение относится к вертикальной центрифуге, предназначенной для разделений жидких неоднородных систем в поле центробежных сил, и может быть использовано в химической, микробиологической, медицинской и других отраслях промышленности. Целью изобретения является повышение надежности за счет снижения амплитуды колебаний ротора в неустановившемся режиме работы. Ротор 9 подвешен на приводном валу 4 в упругих элементах 6 и 7, смонтированных в станине 1. Нижний торец ротора 9 снабжен подшипником 10 с наружной конической поверхностью 11, которая при разгоне или торможении ротора 9 взаимодействует с внутренней конической поверхностью 12 фиксатора 13, установленного в . станине 1 с возможностью возвратнопоступательного перемещения. В результате уменьшается число резонансных зон, проходимых ротором 9 при разгоне и торможении, что ведет к понадежности центрифуги в целом. 1 ил. (

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (II) А1 (511 4 В 04 В 9/12

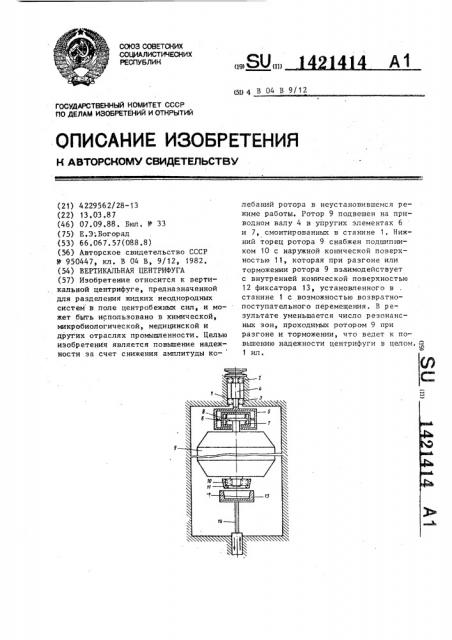

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4229562/28-13 (22) 13.03.87 (46) 07.09.88. Бюл. № 33 (75) Е.Э;Богорад (53) 66,067.57(088.8) (56) Авторское свидетельство СССР № 950447, кл. В 04 В, 9/12, 1982. (54) ВЕРТИКАЛЬНАН ЦЕНТРИФУГА (57) Изобретение относится к вертикальной центрифуге, предназначенной для разделения жидких неоднородных систем в поле центробежных сил, и может быть использовано в химической, микробиологической, медицинской и других отраслях промышленности. Целью изобретения является повышение надежности за счет снижения амплитуды колебаний р отора в неус та нови вшемс я р ежиме работы. Ротор 9 подвешен на приводном валу 4 в упругих элементах 6 и 7, смонтированных в станине 1. Нижний торец ротора 9 снабжен подшипником 10 с наружной конической поверхностью 11, которая при разгоне или торможении ротора 9 взаимодействует с внутренней конической поверхностью

i2 фиксатора 13, установленного в станине 1 с возможностью возвратнопоступательного перемещения. В ре-. зультате уменьшается число резонансных зон, проходимых ротором 9 при разгоне и торможении, что ведет к повышению надежности центрифуги в целом. ф

1 ил.

1421414

Составитель В.Деханов

Р едакт ор А. Вор ович Т ехр ед М. Дидик корректор М.Демчик

Тираж 523

Заказ 4363/8

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 повышения надежности за счет снижения амплитуды колебаний ротора в неустановившемся режиме работы, центрифуга снабжена подшипником, смонтированным на нижнем торце ротора, и фиксатором, смонтированным в станине с возможностью возвратно-поступательного перемещения вдоль оси ротора для взаимодействия с подшипником, при этом наружная обойма подшипника и внутренняя поверхность фиксатора выполнены коническими.
