Реферат



Изобретение относится к прокатному производству, а именно - к конструкциям стального листа, используемого для изготовления электросварных прямошовных труб. Цель изобретения - повышение прочности листа за счет увеличения сопротивляемости продольным и поперечным напряжениям. На одной из поверхностей листа выполняют параллельные друг другу участки выступов и впадин, наклонные к его кромкам. Прокатку листа производят между гладкими, затем между гладким и рифленым валками. При прокатке между гладким и рифлёным валками лист зада.ют под углом по отношению к оси прокатки. Лист, изготовленный таким образом, увеличивает сопротивляемость стенок труб; 2 ил.

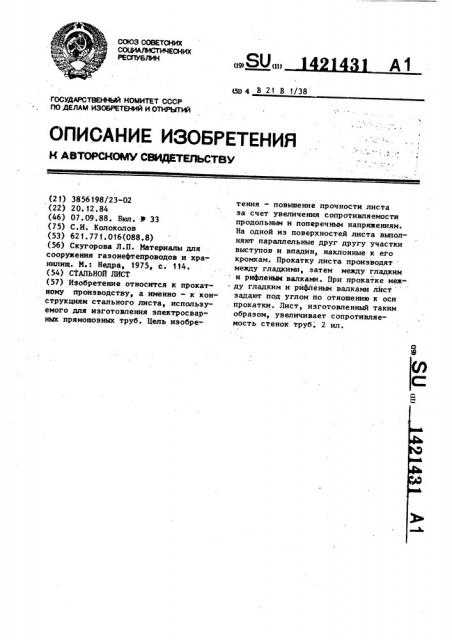

СОЮЗ СОВЕТСКИХ

М Ю

РЕСПУБЛИК (19) (Н) (sg 4 В 21 В 1/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASÒÎÐÑêÎMÓ СВИДЕ П=льСтву

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 38 56198/23-02 (22) 20. 12.84 (46) 07.09.88. Бюл. У 33 (75) С.И. Колоколов (53) 621. 771. 016(088.8) (56) Скугорова Л.П. Иатериапы для сооружения гаэонефтепроводов и хранилищ. И.: Недра, 1975, с. 114. (54) СТАЛЬНОЙ ЛИСТ (57) Изобретение относится к прокатному йроизводству, а именно — к конструкциям стального листа, используемого для изготовления электросварных прямошовных труб. Цель изобретения — повышение прочности листа эа счет увеличения сопротивляемости продольным и поперечным напряжениям.

На одной из поверхностей листа выполняют параллельные друг другу участки выступов и впадин, наклонные к его кромкам. Прокатку листа производят . между гладкими, затем между гладким и рифленым валками. При прокатке меж" ду гладким и рифйеным валками лйст задают под углом по отношению к оси прокатки. Лист, изготовленный таким образом, увеличивает сопротивляемость стенок труб. 2 ил.

1421431

Изобретение относится к прокатному производству, а именно к конструкциям стального листа, используемого для изготовления электросварных прямошовных труб.

Цель изобретения - повышение прочности листа эа счет увеличения сопротивляемости продольным и поперечным напряжениям. 10

На фиг. 1 изображен лист, вид сбоку; на фиг. 2 - то же, вид сверху.

Стальной лист 1 имеет профильную поверхность, состоящую из участков выступов 2 и впадин 3, параллельных друг другу. Участки выступов .и впа- дин образуют с продольной осью листа и его сторонами углы, т.е. выполнены наклонными к ним. Ширина участков впадин 3 равна ширине участков высту-2О пов 2. Переход от участков выступов к участкам впадин выполнен плавным, что исключает концентрацию напряжений. Участки выступов и впадин, наклонные к оси листа, расположены под углом к продольнъм и поперечным напряжениям, что и определяет увеличение сопротивляемости металла.

Ширина участков выступов и впадин листа кратна д аметру трубы. Иэгото- 30 вленной из него. При стыковке концов стального листа при изготовлении электросварной прямошовной трубы участки выступов одного конца листа совпадут с участками выступов другого листа. При соединении листов электросварным швом участки выступов образуют винтовую плоскость профильной поверхности прямошовной трубы усиленной прочности, что достигается эа счет исключения лавинного распространения наиболее мощной продольной составляющей разрушакицих деформаций по трубопроводу,. а также кольцевых напряжений. Труба, изготовленная из листа данной конструкции, обладает увеличенной пропускной способностью, при этом толщина листа увеличена не по всей длине, а только на участках выступов. формула и э о б р е т е н и я

Стальной лист для изготовления прямошовных электросварных труб, отличающийся тем, что, с целью повышения его прочности за счет увеличения сопротивляемости продольным и поперечным напряжениям, на одной из его поверхностей выполнены параллельные плавно сопряженные участки выступов и впадин, наклонные к его продольной оси.

Риг. 7
