Установка для зонного индукционного спекания длинномерных изделий

Установка для зонного индукционного спекания длинномерных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к установкам для спекания длинномерных порошковых заготовок. Цель изобретения - расширение ее технологических возможностей за счет обеспечения возможности спекания изделий переменного сечения. При перемеш.ении подвижной траверсы 8 с установленным на ней основным индуктором 3 вниз относительно контейнера II установленный на связанном с траверсой 8 реечным приводом подвижно.м основании 13 вспомогательный индуктор 15 перемепхается вверх со скоростью , равной или меньшей скорости перемещения основного индуктора. Установка позволяет плавно регулировать температуру спекаемых заготовок переменного сечения, что обеспечивает отсутствие коробления, равнопрочность по длине изделия. I ил. S (Л

СОЮЗ СОВЕТСКИХ

СОЩЮЛИСТИЧЕСКИХ

РЕСПУБЛИК (58 4 В 22 F 3/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4095986/31-02 (22) 22.05.86 (46) 07.09.88. Бюл. № 33 (71) Запорожский машиностроительный институт им. В. Я. Чубаря (72) В. А. Павлов, С. Н. Кокоркин, Ж. Г. Волчок и А. P. Огнев (53) 621.762.5 (088.8) (56) Технология индукционного спекания металлических порошков.

Препринт ИПМ АН УССР. Киев, 1984, с. 42.

Авторское свидетельство СССР № 1381832, кл. В 22 F 3/10, 1986.

„„SU,» 14214 4 À 1 (54) УСТАНОВКА ДЛЯ ЗОННОГО ИНДУКЦИОННОГО СПЕКАНИЯ ДЛИННОМЕРНЫХ ИЗДЕЛИЙ (57) Изобретение относится к установкам для спекания длинномерных порошковых заготовок. Цель изобретения — расширение ее технологических возможностей за счет обеспечения возможности спекания изделий переменного сечения. При перемещении подвижной траверсы 8 с установленным на ней основным индуктором 3 вниз относительно контейнера 11 установленный на связанном с траверсой 8 реечным приводом подвижном основании 13 вспомогательный индуктор 15 перемещается вверх со скоростью, равной или меньшей скорости перемещения основного индуктора. Установка позволяет плавно регулировать температуру спекаемых заготовок переменного сечения, что обеспечивает отсутствие коробления, равнопрочность по длине изделия. 1 ил.

1421454 тельную скорость перемещения. Дополния тельный прогрев вспомогательным индуктором 15 обеспечивает необходимый уровень з свойств спекаемой заготовки. При достижении заданной температуры заготовки система замера и контроля температуры (не е показана) отключает вспомогательный ина дуктор и он возвращается в исходное положение.

При отключении узла 14 дополнительного нагрева происходит дальнейшее позонное спекание заготовки основным индуктором 3.

После окончания процесса спекания возбуждение генератора отключается, и после

3 охлаждения заготовки осуществляется демонз таж установки.

Предлагаемая установка позволяет плавно регулировать температуру спекаемых заготовок переменного сечения, что обеспечивает отсутствие коробления, равнопрочность по длине изделия.

Формула изобретения!

Изобретение относится к порошковой ме таллургии и может быть использовано дл спекания длинномерных заготовок, в част ности фильтров с переменным сечением и порошков титана, предназначенных для тон кой очистки жидкостей и газов.

Целью изобретения является расширени технологических возможностей установки з счет обеспечения возможности спекания из делий переменного сечения.

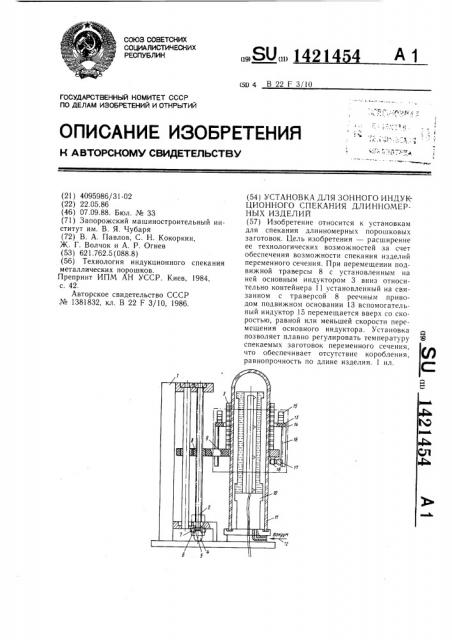

На чертеже показана предлагаемая ус тановка.

Установка состоит из рамы 1, на кото рой крепится привод 2 перемещения основ ного индуктора 3. Привод 2 индуктора содержит электродвигатель 4, который чере червячный редуктор 5 и муфту 6 соединя ется с ходовым винтом 7 и запрессован ной в подвижную траверсу 8 винтовой втул кой 9. На раме 1 закреплено неподвиж ное основание 10, на которое устанавли вается герметичный контейнер 11. В контейнер 11 помещается спекаемая заготовка, снизу контейнер снабжен системой 12 подвода и отвода защитной среды (аргона, вакуума). К подвижной траверсе 8 крепится на подвижном основании 13 узел 14 дополнительного нагрева, в состав которого входит 25 вспомогательный индуктор 15 и реечный привод, включающий зубчатые рейки 16, шестерни 7 и двигатель 18.

Установка работает следующим образом.

При перемещении подвижной траверсы 8 вниз вспомогательный индуктор 15, установленный на подвижном основании 13, перемещается вверх со скоростью, равной или меньшей скорости перемещения основного индуктора 3. Таким образом, относительно спекаемой заготовки вспомогательный индуктор 15 неподвижен или имеет незначиУстановка для зонного индукционного спекания длинномерных изделий, включающая закрепленный на подвижной траверсе основной индуктор с приводом его перемещения и контейнер, отличающаяся тем, что с целью расширения ее технологических возможностей за счет обеспечения возможности спекания изделий переменного сечения, она снабжена узлом дополнительного нагрева, выполненным в виде установленного на подвижном основании вспомогательного индуктора и реечного привода, установленного с возможностью обеспечения перемещения подвижного основания относительно траве рсы.
