Приспособление для периодической правки шлифовального инструмента

Приспособление для периодической правки шлифовального инструмента

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения и может быть использовано при чистовой обработке различных деталей. Целью изобретения является обеспечение возможности проверки инструмента на основе ферромагнитной пасты. Приспособление для правки шлифовального круга, состоящего из дву.х боковых дисков 2 и 3 и электромагнитной системы 4, закрепленного на шпинделе I, выполнено в виде установленной коаксиально пшинделю с возможностью свободного вращения втулки 8. В полость, образованную дисками 2,3 и втулкой 8, подают через отверстие 9 ферромагнитную пасту 6, включают питание электро.магнитной систе.мь и вращение шпинделя . Путем регулирования тока обеспечивают при вращении круга сначала при- .жим пасты к втулке 8, а затем фиксацию полученной формы шлифовального круга, после чего, перемещая шпиндель, выводят круг из втулки и вводят в отверстие обрабатываемой детали 13. 1 ил. s

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„.SUÄÄ 1421506 А 1 дц 4 В 24 В 53/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4087127/25-08 (22) 09.07.86 (46) 07.09.88. Бюл. ¹ 33 (75) Б, Н. Бирюков и П. А. Линчевский (53) 621.922.029 (088.8) (56) Авторское свидетельство СССР № 1178567, кл. В 24 В 53/04, 1984. (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ПЕРИОДИЧЕСКОЙ ПРАВКИ ШЛИФОВАЛЪНОГО ИНСТРУМЕНТА (57) Изобретение относится к области машиностроения и может быть использовано при чистовой обработке различных деталей.

Целью изобретения является обеспечение возможности проверки инструмента на основе ферромагнитной пасты. Приспособле-! ние для правки шлифовального круга, состоящего из двух боковых дисков 2 и 3 и электромагнитной системы 4, закрепленного на шпинделе 1, выполнено в виде установленной коаксиально шпинделю с возможностью свободного вращения втулки

8. В полость. образованную дисками 2,3 и втулкой 8, подают через отверстие 9 ферромагнитную пасту 6, включают питание электромагнитной системы и вращение шпинделя. Путем регулирования тока обеспечивают при вращенци круга сначала прижим пасты к втулке 8, а затем фиксацию полученной формы шлифовального круга, после чего, перемещая шпиндель, выводят круг из втулки и вводят в отверстие обрабатываемой детали 13. 1 ил.

1421506

Формула изобретения

Составитель И. Малхазова

Редактор E. Папп Техред И. Верес Корректор С. Черни

Заказ 4369 12 Тираж 678 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, УК вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород,"ул. Проектная, 4

Изобретение относится к машиностроению и может быть использовано при осуществлении чистовой обработки различных деталей.

Цель изобретения — обеспечение возможности правки инструмента на основе ферромагнитной пасты за счет выполнения правящего элемента в виде втулки, образующей совместно с инструментом замкнутую полость для ферромагнитной пасты.

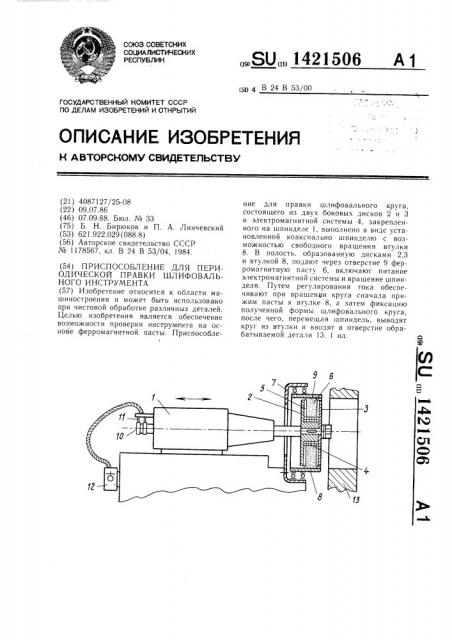

На чертеже представлена схема предлагаемого приспособления.

На станине шлифовального станка установлен шпиндель 1, несущий шлифовальный круг., состоящий из двух боковых дисков 2 и 3 и электромагнитной системы 4 для формирования необходимого магнитного поля. Диски снабжены ребрами

5 для лучшего сцепления с ферромагнитной пастой 6, предст-вляющей собой суспензию из ферромагнитной жидкости с механическим включением порошка абразива: алмаза, корунда и т.д. Коаксиально шпинделю 1 на станине закреплен корпусной элемент 7, в опорах которого с возможностью свободного врагцения установлена втулка 8, предназначенная для формирования и периодической правки шлифовального круга. Во втулке 8 выполнено отверстие 9 для заполнения полости круга из системы подачи (не показана) ферромагнитной пастой 6. На шпинделе расположены

ToK0cъемные кольца 10, связанные с катушкой электромагнитной системы 4, к которым через щетки 11 подается питание от регулируемого командоаппарата 12.

Для формирования сложной поверхности шлифовального круга втулка 8 выполняется с поперечным раз.ьемом, а ее внутренняя поверхность соответствует по форме и размерам требуемой рабочей поверхности круга.

При формировании и правке круга шпиндель 1 перемешают в положение, показанное на чертеже. Через отверстие

9 заполняют полость между дисками 2 и 3 круга ферромагнитной пастой 6, подают ток в электромагнитную систему 4, ферромагнитная паста под действием магнитного поля теряет свою текучесть, включают вращение шпинделя. Командоаппарат 12 обеспечивает кратковременное снижение

10 значения питающего электромагнитную систему тока, при котором происходит снижение вязкости и поджатие.пасты к внутренней поверхности втулки 8 за счет центробежных сил. Втулка 8 приходит во вращение вместе с кругом. После этого увеличивают силу тока и фиксируют этим наружный диаметр шлифовального круга. Перемещая шпиндель вправо, шлифовальный круг выводят из полости втулки 8 и вводят в отверстие обрабатываемой детали 13. В случае

20 выполнения втулки 8 с разъемом после фиксации формы круга полным током круг останавливают, размыкают втулку 8, а затем производят перемещение шпинделя.

Приспособление для периодической правки шлифовального инструмента, устанавливаемое на станке для абразивной обработки вне зоны шлифования, включающее правящий элемент, отличающееся тем, что, с целью обеспечения возможности правки инструмента на основе ферромагнитной пасты, правящий элемент выполнен в виде втулки с внутренней поверхностью, соответствующей требуемой форме инструмента, установленной с возможностью свободного вращения коаксиально шпинделю инструмента и связанной с системой подачи ферромагнитной пасты.
