Быстрорежущая сталь

Быстрорежущая сталь

Иллюстрации

Показать все

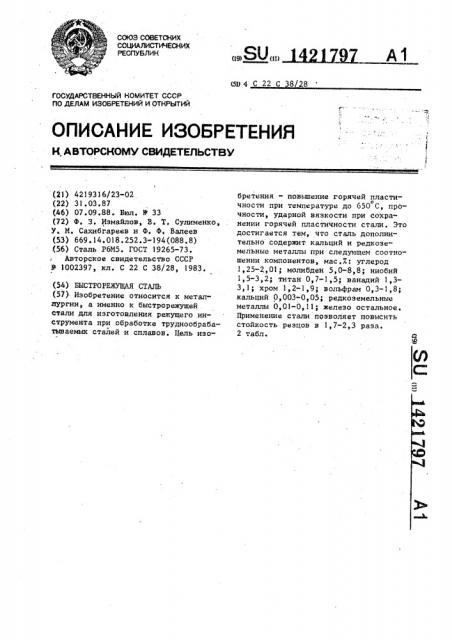

Реферат



Изобретение относится к металлургии , а именно к быстрорежущей стали для изготовления режущего инструмента при обработке труднообрабатываемых сталей и сплавов. Цель изобретения - повьппение горячей пластичности при температуре до 650 С, прочности , ударной вязкости при сохранении горячей пластичности стали. Это достигается .тем, что сталь дополнительно содержит кальций и редкоземельные металлы при следующем соотношении компонентов, мас.%: углерод 1,25-2,01; молибден 5,0-8,8; ниобий 1,5-3,2; титан 0,7-1,5; ванадий 1,3- 3,1; хром 1,2-1,9; вольфрам 0,3-1,8; кальций 0,003-0,05; редкоземельные металлы 0,01-0,11; железо остальное. Применение стали позволяет повысить стойкость резцов в 1,7-2,3 раза. 2 табл. а sfi

СО)ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) (5D 4 С 22 С 38 28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н„А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

l (21) 4219316/23-02 (22) 31.03.87 (46) 07.09.88. Бюл. К 33 (72) Ф. 3. Измайлов, В. Т. Сулименко, У. М. Сахибгареев и Ф. Ф. Валеев (53) 669.14.018.252.3-194(088.8) (56) Сталь Р6М5. ГОСТ 19265-73.

Авторское свидетельство СССР

У 1002397, кл. С 22 С 38/28, 1983. (54) БЫСтРОРКжу1цАя СТАЛЬ (57) Изобретение относится к метал" лургии, а именно к быстрорежущей стали для изготовления режущего инструмента при обработке труднообрабатываемых сталей и сплавов. Цель изобретения " повышение горячей пластио чности при температуре до 650 С, прочности, ударной вязкости при сохранении горячей пластичности стали. Это достигается .тем, что сталь дополнительно содержит кальций и редкоземельные металлы при следующем соотношении компонентов, мас.7.: углерод

1,25-2,01; молибден 5,0-8,8; ниобий

1,5-3,2; титан 0,7-1,5; ванадий 1,33,1; хром 1,2-1,9; вольфрам 0,3-1,8; кальций 0,003-0 05; редкоземельные металлы О,OI-0,11 железо остальное.

Применение стали прзволяет повысить стойкость резцов в 1,7-2,3 раза.

2 табл.

1421797

Резцы из предлагаемой стали работают в 1,7 — 2,3 раза дольше, чем резцы из известной.

Формула изобретения

1,25 — 2,01

5 0 — 8,8

I 5 — 3,2

0,7 — 1,5

1,3 — 3,1

1,2 — 1 9

0,3 — 1,8

0,003 - 0,05

Углерод

Молибден

Ниобий

Титан

Ванадий

Хром.

Вольфрам

Кальций

Редкоземельные металлы

Железо

40

0,01 - 0,11

Остальное

Таблица 1

Химический состав, мас.%

Сталь

С Г1о Nb Ti V Cr W Са РЗМ Г1 Fe

Предлагаемая

1 1,25 5,0 1,5 0,7 1,3 1,2 0,3 0,003 0,01 — Остальное

1,65 7,3 2,4 1,1 2,3 1,4 0,9 0,01 0,06—

2,01 8,8 3,2 1,5 3,1 1,9 1,8 0,05 0,11

Изв естная

1,16 3,2 1,3 0,35 1,9 4,2 2,8 - - 0,06—

Изобретение относится к металлургии, а именно к составу быстрорежущей стали для обработки труднообраба тываемых материалов.

Цель изобретения — повышение го рячей твердости при температуре до

: 650 С, прочности, ударной вязкости при сохранении горячейпластичности стали.

Быстрорежущую сталь известного и - предлагаемого составов выплавляют в открытой индукционной печи емкостью

160 кг с последующим распылением расплава на лабораторной установке газового распьления, В табл. 1 представлен химический состав быстрорежущих сталей.

Иэ порошка фракции 10 — 800 мкм методом компактирования с последующей экструзией при 1100-1200 Ñ изго- тавливают прутки 25 мм.

Термообработку образцов для испытаний, изготовленных иэ отожженых прутков, проводят по режиму: закалка

122 -1240 С,(с подогревом при 800 С), отпуск 540-560 С три раза по 1 ч.

Испытания на прочность при изгибе проводят на образцах размером 6хбх х80 мм. Горячую твердость на образцах диаметром 10 мм и высотой 5 мм определяют на высокотемпературном твердомере АК"Н в атмосфере очищенного ге:лия при избыточном давлении 0,5 атм.

Нагрузка на стандартную алмазную пирамиду;. Виккерса составляет 10 Kl (100 Н), выдержка пирамиды под нагрузкой 30 с.

Горячую пластичность определяют как число оборотов образца до разрушения.

Опробование режущих свойств предложенной стали проводят в сравнении с известной при продольном течении стали Х18Н10Т, Испытания проводят при следующих режимах резания: Чре = 30 м/мин; глубина резания 0,8 мм„ подача

0,25 мм/об.

За критерий режущих свойств pesuos принимают время от первой заточки до

10 второй.

I.

B табл. 2 показаны свойства быстрорежущих сталей после закалки и отпуска.

Быстрорежущая сталь, содержащая углерод, молибден, ниобий, титан, ванадий, хром, вольфрам, железо, о т— л и ч а ю щ а я с я тем, что, с це25 лью повьппения горячей твердости при температуре до 650 С, прочности, удар" ной вязкости при сохранении горячей пластичности, она дополнительно содержит кальций и редкоземельные ме3р таллы при следующем соотношении компонентов, мас.%:

1421797

Таблица 2

600 650

500 550

Предлагаемая

760 741 722 687

0,79

4980

5290 830 807 773 729

5045 884 843 801 762

0,78

0,76

Известная

653 618

690 674

0,68

4850

Составитель В. Брострем

Техред И.Верес Корректор А. Тяско. Редактор А. Козориз

Заказ 4393/27 Тираж 595 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская :aG °, д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Сталь Прочность на изгиб, МПа

Горячая твердость при темперао туре, С, испытания и нагрузке

10 кг

Ударная вяз . кость, МПа/м

Горячая пластичность, обороты до разрушения
