Устройство для гашения колебаний параллельно установленных пролетных строений

Устройство для гашения колебаний параллельно установленных пролетных строений

Иллюстрации

Показать все

Реферат

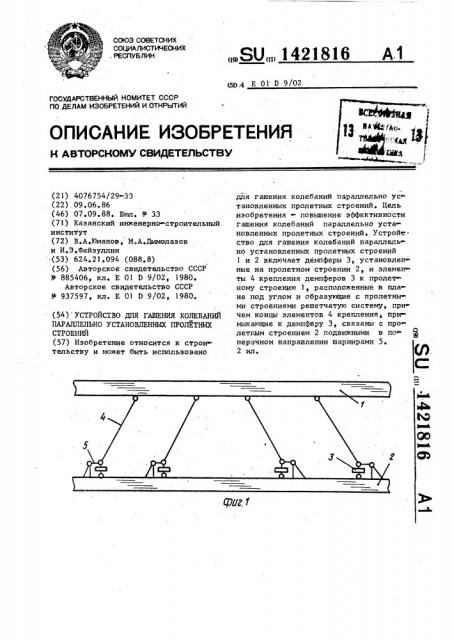

Изобретение относится к строк тельству и может быть использовано для гашения колебаний параллельно ус тановленных пролетных строений. Цель изобретения - повышение эффективности гашения колебаний параллельно установленных пролетных строений. Устройгство для гашения колебаний параллельно установленных пролетных строений 1и 2 включает демпферы 3, установленные на пролетном строении 2, и элементы 4 крепления демпферов 3 к пролетному строению 1, расположенные в плане под углом и образукщие с пролетными строениями решетчатую систему, причем концы элементов 4 крепления, примыкающие к демпферу 3, связаныс пролетным строением 2 подвижными в поперечном направлении шарнирами 5. 2ил.(/)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

° РЕСПУБЛИН

1бц 4 Е 01 D 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

f10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4076754/29-33 (22) 09.06.86 (46) 07.09.88. Бюп. Р 33 (71) Казанский инженерно строительный институт (72) В.А,Иманов, И.А.Дымолазов и И.З.Файзуллин .(53) 624.21.094 (088.8) (56) Авторское свидетельство СССР

У 885406, кл. Е 01 D 9/02, 1980 °

Авторское свидетельство СССР

9 937597, кл. Е 01 D 9/02, 1980. (54) УСТРОЙСТВ dna mmmm Л АН Й

ПАРАЛЛЕЛЬНО УСТАНОВЛЕННЫХ ПРОЛЕТНЫХ

СТРОЕНИЙ (57) Изобретение относится к строи тельству и может быть использовано

„„SU„„1421816 А1 дпя гашения колебаний параллельно ус тановленных пролетных строений. Цель изобретения - повышение эФ4ективности гашения колебаний параллельно установленных пролетных строений. Устройс ство для гашения колебаний параллель но установленных пролетных строений

1 и 2 включает демп@еры 3, установлен- ные на пролетном строении 2, и элементы 4 крепления демп4еров 3 к пролетному строению 1, расположенные в пла не под углом и образуюшие с пролетны ми строениями решетчатую систему, при чем концы элементов 4 крепления, при-. мыкающие к демпФеру 3, связаны с про г

JlBTHhlM строением 2 подвижными в по» перечном направлении шарнирами 5.

2 ил.

1421816

Изобретение относится к строительству и может .быть использовано для гашения колебаний параллельно установленных пролетных строений.

Цель изобретения новышение эффек»

5 тивности гашения колебаний, параллель ио установленных пролетных строений.

На Фиг.1 изображено устройство для гашения колебаний пролетных строений1,1О на Фиг.2 l - схема его работы.

Устройство для гашения колебаний параллельно установленных пролетных строений .1 и 2 включает демпферы 3, 1 5 установленные на пролетном строении

2, и элементы 4 крепления демпферов

3 к пролетному строении 1, расположенные в плане под углом и образующие совместно с пролетными строениями 1 ,и 2 решетчатую систему, причем концы элементов 4 крепления, примыкающие к демпферам 3, связаны с пролетным строением 2 подвижными в поперечном направлении шарнирами 5 ° 25

Устройство для гашения колебаний работает следующим образом (Фиг.2).

При асинхронных поперечных колеба киях пролетных конструкций демпфер 3 воспринимает относительное перемеще ние (Y + Y q) точек а и Ь конструк- ций 1 и 2. При продольных асинхрон ных и синхронных колебаниях пролетных . конструкций относительное перемещение, воспринимаемое демпфером, соответст .

1,cose( венно равно (Х „ + Хп) - ;р и (Хц- Хп}

cosM

sirid

-т--, при синхронных поперечных ко

40 лебаниях (7„- У.,) .

В известном устройстве относительные перемещения, воспринимаемые демп

Ферами,для всех указанных случаев колебаний соответственно равны асинхронные поперечные колебания (7 +Y ) sine сии хронные поперечные колебания (Y -Y )" 0 В к s in ; асинхронные продольные колеба ния (Х + Х,) сое ; синхронные продоль нке колебания (Х„-Х ) cosa(Сравнительный анализ показывает, что при одной и той же амплитуде коле баний пролетных конструкций ход демп

Фера в предлагаемом устройстве для гашения колебаний в (1/sino() раз больше, чем в известном.. Следователь но,. поглощенная демпферами энергия колебаний и эффективность гашения ко лебаний в предлагаемом устройстве в (1/зЫо() раз больше, чем в извест ном. Например, при оптимальном угле наклона элементов 4 крепления, рав ном о(= 45,, эффективность гашения колебаний повьппается в два раза, Формула изобретения

Устройство для гашения колебаний параллельно установленных пролетных строений, включающее демпферы и эле менты крепления их к пролетным строе киям, расположенные в плане под уг лом и образующие совместно с пролет» . ными строениями решетчатую систему, о т л и ч а ю щ е е с я тем, что, с целью повьппения эффективности гашения. колебаний, демпферы установлены на одном из пролетных сероений, а концы элементов крепления, примыкающие к демпферам, связаны с этими про летным строением подвижными в поперечном направлении шарнирами.

142181Ь
