Способ реконструкции покрытия промышленного здания

Способ реконструкции покрытия промышленного здания

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству , а именно к способам реконструкции покрытия пром ышленного здания, выполненного из железобетонных плит, уложенных преимущественно по сегментным и безраскосным фермам. Цель изобретения - упрощение производства работ. Это достигается поочередным освобождением от креплений каждой плиты 2 покрытия, начиная с нижней плиты 5, и поворотом ее до совмещения с плоскостью вышерасположенной плиты 7, соединением их между собой инвентарными балками 9 различной длины с последующим их поворотом до совмещения с плоскостью вышерасположенной плиты 2 и поочередным присоединением к вышерасположенной плите до достижения всем пакетом плит проектного положения и демонтажем инвентарных балок после закрепления плит. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

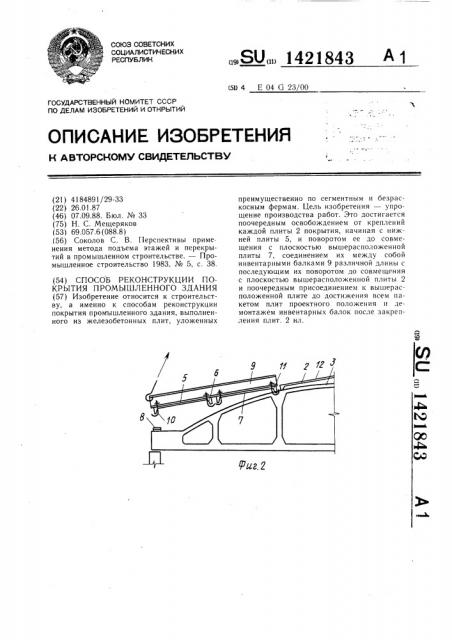

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4184891/29-33 (22) 26.01.87 (46) 07.09.88. Бюл. № 33 (75) Н. С. Мещеряков (53) 69.057.6 (088.8) (56) Соколов С. В. Перспективы приме нения метода подъема этажей и перекрытий в промышленном строительстве. — Промышленное строительство 1983, № 5, с. 38. (54) СПОСОБ РЕКОНСТРУКЦИИ ПОКРЫТИЯ ПРОМЫШЛЕННОГО ЗДАНИЯ (57) Изобретение относится к строительству, а именно к способам реконструкции покрытия промышленного здания, выполненного из железобетонных плит, уложенных

Я0» 1421843 A 1 преимущественно по сегментным и безраскосным фермам. Цель изобретения — упрощение производства работ. Это достигается поочередным освобождением от креплений каждой плиты 2 покрытия, начиная с нижней плиты 5, и поворотом ее до совмещения с плоскостью вышерасположенной плиты 7, соединением их между собой инвентарными балками 9 различной длины с последующим их поворотом до совмещения с плоскостью вышерасположенной плиты 2 и поочередным присоединением к вышерасположенной плите до достижения всем пакетом плит проектного положения и демонтажем инвентарных балок после закрепле ни я плит. 2 ил.

1421843

Изобретение относится к строительству, а именно к способам реконструкции покрытий промышленных зданий, выполненных из сборных железобетонных плит шириной

1,5 и 3,0 м, уложенных непосредственно по верхним поясам сборных железобетонных безраскосных и сегментных ферм с опиранием последних на колонны каркаса с преимущественным использованием для увеличения высоты межферменного пространства на отдельных участках покрытия с целью, например, прокладки воздуховодов, выполнения воздухозаборов, размещения верхних частей крупногабаритного оборудования и его обвязок, а также размещения конвейерного транспорта и подвесного кранового оборудования, может быть использовано также для реконструкции покрытий, выполненных из сборных железобетонных плит, уложенных по сборным железобетонным двускатным балкам и фермам, а также по металлическим двускатным фермам.

Цель изобретения — упрощение производства работ по реконструкции покрытия промышленного здания.

На фиг. 1 изображено, промышленное здание, реконструированное с использованием предлагаемого способа, вертикальное сечение по участку покрытия; на фиг. 2— то же, по фрагменту участка покрытия в момент кантовки первого пакета плит.

Для реконструкции покрытия 1, выполненного из сборных железобетонных плит 2, уложенных, например, по сборным железобетонным безраскосным фермам 3 на участке реконструкции, снимают рулонный ковер кровли, утеплитель и стяжку по утеплителю (не показаны) . Затем расчищают швы между плитами, которые обычно бывают заполнены цементно-песчаным раствором или бетоном на мелком заполнителе.

Расчистка швов между плитами может быть осуществлена с помощью пневмомолотков или с помощью простейших инструментов: зубила и молотка.

Далее освобождают плиты от их креплений к верхним поясам ферм. Для удобства производства работ рекомендуется предварительно демонтировать парапетную панель 4 стены корпуса. При наличии кирпичных или блочных стен разбирают их парапетный участок на ширине реконструкции кровли.

Освобождение плит от их креплений к верхним поясам ферм осуществляют путем удаления сварных швов, соединяющих закладные элементы плит покрытия и закладные элементы ферм (не показаны).

Удаление сварных швов может быть произведено путем их срубки пневмомолотками, срезки автогеном, пропилки швов лезвиями пил по металлу с предварительной подклинкой плит. Для срубки швов возможно использование также таких простейших инструментов как зубило и молоток.

Далее кантуют нижнюю плиту 5 ската вокруг ее вышележащего ребра 6. Известно, что верхний пояс безраскосных ферм очерчен по дуге окружности, что при укладке на такие фермы сборных железобетонных плит шириной 1,5 и 3,0 м приводит к образованию уширенных швов между плитами, что в свою очередь

10 создает благоприятные условия для кантования плит.

Кантование плиты 5 может быть осуществлено с помощью например, полиспастов, закрепленных на П-образной металлической раме, перекинутой через участок реконструкции кровли. Возможно использование также блоков и лебедок (не показаны).

Для кантования плиты крюк троса может быть заведен в имеющиеся на плите монтажные петли или при их отсутствии — за продольное ребро плиты.

Плиту 5 кантуют до расположения ее в одной плоскости с вышележащей плитой 7 и временно фиксируют ее в таком положении. Фиксация плиты 5 может быть осуществлена размещением под ее нижним ребром, например, металлических прокладок 8.

Далее укладывают на плиты 5 и 7 у их опор, например металлические балки 9 двутаврового или швеллерного сечения с размещением их концов над крайними ребрами обоих плит, т. е. длиной не менее суммарной ширины плит, и неподвижно крепят плиты к балкам.

Крепление плит к балкам может быть осуществлено, например, с помощью крюков

10, заведенных за ребра плит и имеющих на верхнем конце нарезку под гайки и пропущенных через щелевые отверстия в нижнем поясе балок. Под гайки укладывают шайбы и производят затяжку гаек. Для пропуска крюков через плиты в их

40 полке сверлят или пробивают предварительно отверстия. Путем затягивания гаек на верхних концах крюков плиты 5 и 7 плотно прижимают к нижнему поясу балок 9, образуя тем самым пакет плит.

Далее кантуют полученный пакет плит вокруг вышележащего его ребра 11 до расположения пакета в одной плоскости со следующей вышерасположенной плитой 12 и временно фиксируют пакет в таком положении. При этом крюк троса может быть

0 заведен в отверстие на конце верхнего пояса балок 9 или зацеплен за специально приваренную к балке петлю. Временная фиксация полученного пакета может быть осуществлена установкой, например, металлических стоек, подкладок под ребра

55 плит (не показаны).

Далее заменяют балки 9 на более длинные с размешением их концов над крайними ребрами следующего пакета т. е.

1421843 длину балок принимают,на менее суммарной ширины уже трех плит и далее повторяют операции до достижения конечным пакетом плит проектного положения, например, изображенного на фиг. 1. Затем осуществляют постоянное закрепление плит в проектном положении. Для этого крепят, например, на сварке металлические стойки 13 и прокладки 14 к закладным деталям верхнего пояса ферм 3 и к закладным деталям плит покрытия, после чего балки удаляют.

В процессе кантования пакетов плит, пр и необход и мости, может быт ь п ро веден а операция по зауживанию (уменьшению ширины) швов между плитами. Для этого рекомендуется поворот пакета плит произвести до образования обратного уклона, т. е. уклона, направленного в сторону конька кровли. Затем ослабляют гайки на крюках 10 и ударами молотка по шайбам и гайкам подают плиты в сторону конька кровли. Для облегчения этой операции под шайбы крюков 10 может быть подана смазка, например, шприцеванием.

В некоторых покрытиях уклон нижней по скату плиты может оказаться меньше уклона второй вышерасположенной плиты.

В этом случае на обе плиты укладывают балку 9 и с помощью крюков 10 подтягивают плиты к балке. Далее кантование пакетов плит ведут по описанной последовательности.

Таким образом, балки 9 являются элементом, объединяющим плиты в пакет, копиром, выравнивающим их взаимное положение, и направляюш,им устройством при уменьшении ширины швов между плитами.

Далее устанавливают вертикальные металлические связи между стойками 13 у осей колонн (не показаны) и приступают при необходимости к увеличению высоты межферменного пространства следующего участка покрытия, примыкающего к первому, с повторением описанных операций до увеличения высоты межферменного пространства на заданном участке покрытия. Закрывают (заделывают) торцовые и продольный участок по крайней оси реконструированной площади покрытия, например, облегченными трехслойными асбестоцементными панелями или остеклением, или сочетанием панелей и остекления. Затем восстанавливают кровлю.

Реконструированный с использованием предлагаемого способа участок покрытия работает следующим образом.

Снеговая нагрузка, от подвесных вентиляционных коробов и другие нагрузки на плиты покрытия передаются через стойки 13

I и подкладки 14 в узлы верхнего пояса фермы 3 и далее на колонны каркаса цеха. Горизонтальные нагрузки (ветровые, нагрузки торможения подвесного транспорта) передаются от плит покрытия на вер5

55 тикальные связи, установленные у осей колонн и далее на колонны каркаса здания.

Прилегающие к реконструированному покрытию участки кровли в местах перепада высот проверяются по несущей способности на вес возможных снеговых мешков. При необходимости принимают меры по облегчению покрытия, например, путем замены утеплителя кровли на эффективный блегченный утеплитель из пенополистирольных плит марки ПС вЂ” БС. Данное мероприятие является достаточно эффективным.

Если один квадратный метр утеплителя, например, из пенобетонных плит толщиной

10 см весит 50 кгс, один квадратный метр утеплителя из пенополистирольных плит той же толщины весит всего 3,5 — 4,0 кгс.

При необходимости также принимают меры по усилению отдельных элементов покрытия с использованием уже известных приемов и операций.

Использование способа реконструкции покрытия промышленного здания позволяет с помощью простейших операций и с использованием простейших механизмов и приспособлений увеличить высоту межферменного пространства действующего цеха и тем самым создать необходимые условия для технического перевооружения цеха путем замены устаревшего оборудования, подвесного транспорта, вентиляционной системы и т. д., производить увеличение высоты межферменного пространства как на отдельном участке покрытия цеха, так и всего покрытия, производить реконструкцию покрытия цеха без остановки основного производства с ведением всех работ на крыцге, одновременно улучшить освещенность цеха естественным светом, застекляя перепады высот покрытия.

Форму.га изобретенггя

Способ реконструкции покрытия промышленного здания, выполненного из сборных железобетонных плит, уложенных преимущественно по сегментным и безраскосным фермам, включающий освобождение плит от их креплений к верхним поясам ферм, перемещение плит в проектное положение, закрепление плит в новом положении, отличающийся тем, что, с целью упрощения производства работ, перемещение плит в проектное положение осуществляют путем поочередного освобождения от креплений каждой плиты покрытия, начиная с нижней, и поворотом ее до совмещения с плоскостью вышерасположенной плиты, соединения их между собой инвентарными балками различной длины с последующим их поворотом до совмещения с плоскостью вышерасположенной плиты и поочередным присоединением к вышерасположенной плите до достижения всем пакетом плит проектного положения и демонтажом инвентарных балок после закрепления плит.

l421843
