Реферат



Ж )42)85

Класс 8)Ь, ),, СССР

--i%i ю/

ГСЕСОИЗИ А Р

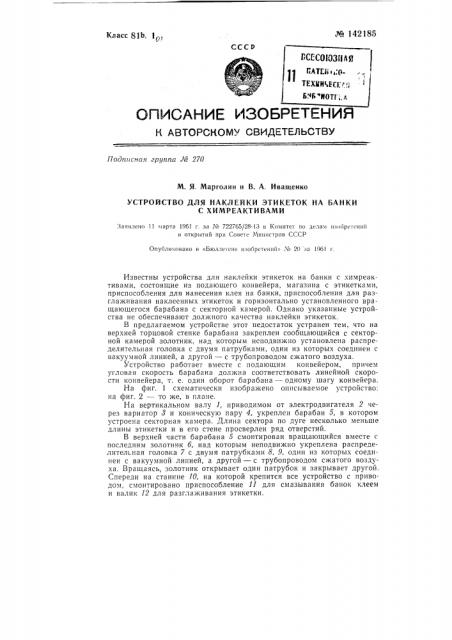

llrlTLii 34, 0ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И ABTOPCKOMv СВИДЕТЕЛЬСТВУ

Подписная группа М 270

М. Я. Марголин и В. А. Иващенко

УСТРОЙСТВО ДЛЯ НАКЛЕЙКИ ЭТИКЕТОК НА БАНКИ

С ХИМРЕАКТИВАМИ

Заявлено 11 марта 1961 г. за ЛЪ 722765/28-!3 в Комитет по делам изоорегений и открытий при Совете Министров СССР

Опубликовано в «Ьюллетсне изооретений» X 2() за 1961 г.

Известны устройства для наклейки этикеток на банки с «имреактивами, состоящие из подающего конвейера, магазина с этикетками, приспособления для нанесения клея на банки, приспособления для разглаживания наклеенных этикеток и горизонтально установленного вращающегося барабана с секторной камерой. Однако указанные устройства не обеспечивают должного качества наклейки этикеток.

В предлагаемом устройстве этот недостаток устранен тем, что на верхней торцовой стенке барабана закреплен сообщающийся с секторной камерой золотник, над которым неподвижно установлена распределительная головка с двумя патрубками, один из которых соединен с вакуумной линией, а другой — с трубопроводом сжатого воздуха.

Устройство работает вместе с подающим конвейером, причем угловая скорость барабана должна соответствовать линейной скорости конвейера, т. е. один оборот барабана — одному шагу конвейера.

На фиг. 1 схематически изображено описываемое устройство: на фиг. 2 — то же, в плане.

На вертикальном валу 1, приводимом от электродвигателя 2 через вариатор 3 и коническую пару 4, укреплен барабан 5, в котором устроена секторная камера. Длина сектора по дуге несколько меньше длины этикетки и в его стене просверлен ряд отверстий.

B верхней части барабана 5 смонтирован вращающийся вместе с последним золотник б, над которым неподвижно укреплена распределительная головка 7 с двумя патрубками 8, 9, один из которых соединен с вакуумной линией, а другой — с трубопроводом сжатого воздуха. Вращаясь, золотник открывает один патрубок и закрывает другой.

Спереди на станине 10, на которой крепится все устройство с приводом, смонтировано приспособление 11 для смазывания банок клеем и валик 12 для разглаживания этикетки.

¹ 142185

Предмет изобретения

Устройство для наклейки этикеток на банки с химреактивами, состоящее из подающего конвейера, магазина с этикетками, приспособления для нанесения клея на банки, приспособления для разглаживания наклеенных,. этикеток и горизонтально установленного вращающегося барабана с секторной камерой, отличающееся тем, что, с целью повышения качества наклейки этикеток, на верхней торцовой степке барабана закреплен сообщающийся с секторной камерой золотник, над которым установлена неподвижно распределительная головка с двумя патрубками, один из которых соединен с вакуумной ливией, а другой — с трубопроводом сжатого воздуха.

9 6 7 8
