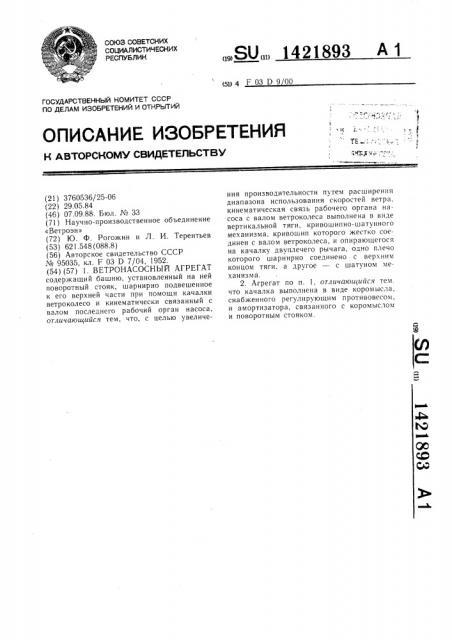

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК аи 4 F 03 Р 9 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3760536/25-06 (22) 29.05.84 (46) 07.09.88. Бюл. № 33 (71) Научно-производственное объединение

«Ветроэн» (72) Ю. Ф. Рогожин и Л. И. Терентьев (53) 621.548 (088.8) (56) Авторское свидетельство СССР № 95035, кл. F 03 D 7/04, 1952. (54) (57) 1. ВЕТРОНАСОСНЫЙ АГРЕГАТ содержащий башню, установленный на ней поворотный стояк, шарнирно подвешенное к его верхней части при помощи качалки ветроколесо и кинематически связанный с валом последнего рабочий орган насоса, отличающийся тем, что, с целью увеличе„„SU„„1421893 A I ния производительности путем расширения диапазона использования скоростей ветра, кинематическая связь рабочего органа насоса с валом ветроколеса выполнена в виде вертикальной тяги, кривошипно-шатунного механизма, кривошип которого жестко соединен с валом ветроколеса, и опирающегося на качалку двуплечего рычага, одно плечо которого шарнирно соединено с верхним концом тяги, а другое — с шатуном механизма.

2. Агрегат по п. 1, отличающийся тем. что качалка выполнена в виде коромысла, снабженного регулирующим противовесом, и амортизатора, связанного с коромыслом и поворотным стояком.

1421893

Составитель П. Баклушин

Редактор Г. Гербер Техред И. Верес Корректор М. Пожо

Заказ 4403/2 Тираж 431 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производсгвенно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к ветроэнергетике и касается ветронасосного агрегата.

Цель изобретения — увеличение производительности путем расширения диапазона использования скоростей ветра.

На чертеже схематически изображен ветронасосный агрегат.

Ветронасосный агрегат содержит башню

1, установленный на ней поворотный стояк 2, шарнирно подвешенное к его верхней части при помощи качалки 3 ветроколесо 4 и кинематически связанный с валом 5 последнего рабочий орган 6 насоса 7. Кинематическая связь рабочего органа 6 насоса 7 с валом 5 ветроколеса 4 выполнена в виде вертикальной тяги 8, кривошипно-шатунного механизма, кривошип 9 которого жестко соединен с валом 5 ветроколеса 4, и опирающегося на качалку 3 двуплечего рычага

10, одно плечо которого шарнирно соединено с верхним концом тяги 8, а другое — с шатуном 11 механизма. Качалка 3 выполнена в виде коромысла, снабженного регулирующим противовесом 12 и амортизатора 13, связанного с коромыслом качалки 3 и поворотным стояком 2. Поворотный стояк 2 со стороны ветроколеса 4 содержит ограничительный упор 14.

При работе агрегата стояк 2, поворачиваясь относительно башни 1, обеспечивает постоянное расположение ветроколеса 4 за башней 1 по направлению ветра. Даже при небольшой скорости ветра ветроколесо 4 начинает вращаться и через кривошипно-шатунный механизм приводит в колебательное движение двуплечий рычаг 10. Плечо двуплечего рычага 10, шарнирно соединенного с верхним концом тяги 8, обеспечивает последней возвратно-поступательное движение. Тяга 8 перемещает рабочий орган

6 насоса 7, обеспечивая тем самым перекачивание воды либо любой другой жидкости.

Когда скорость ветра ниже своего номиналь10 ного рабочего значения, плоскость вращения ветроколеса 4 вертикальна, его частота вращения ниже номинальной рабочей, но рабочий ход тяги 8 является максимальным, так как двуплечий рычаг IO занимает гори1 зонтальное положение. При номинальной и большей рабочей скорости ветра плоскость вращения ветроколеса 4 отклоняется от вертикального положения за счет поворота качалки 3 относительно стояка 2, а частота вращения ветроколеса 4 и колебаний р0 тяги 8 составляют номинальные рабочие значения. При любом положении плоскости вращения ветроколеса 4 насоса 7 агрегата работает с номинальной производительностью нагрузки. Амортизатор 13 значительно снижает динамические нагрузки на поворотный стояк 2, возникающие при движении ветроколеса 4 с качалкой 3. Установка регулирующего противовеса 12 на определенном расстоянии от точки опоры коромысла качалки 3 обеспечивает возможность регулирования требуемой производительности насоса 7.
