Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (б1) 4 F 27 В 7/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4070083/29-33 (22) 28.05.86 (46) 07.09.88. Бюл. N 33 (71) Днепродзержинский индустриальный институт им. M,È. Арсеничева (72) И.В. Бельмас, И.И. Бесценный и Г.Г, Дерацуянц (53) 666.94.041(088.8) (56) Авторское свидетельство СССР

У 293165, кл. F 27 В 7/22, 1968.

Авторское свидетельство СССР

М 949308, кл. F 27 В 7/22, 1980. (54) ОПОРА ВРАЩАЮЩЕЙСЯ ПЕЧИ (57) Изобретение относится к оборудованию, применяющемуся в цементной, металлургической и других отраслях промьппленности и служащему для обработки сыпучих материалов во вращающихся печах. Цель изобретения — обес= печение возможности контроля положения оси печи и роликоопоры. Опора состоит из ролика 1 с осью корпуса

2, опорной рамы 3, прямолинейных упругих элементов 4 с чередующимися выступами 5 на опорных поверхностях.

Между выступами упругого бруса приклеены тензодатчики 6, позволяющие судить о величине реакции ролнкоопоры во время настройки и работы вращающейся печи. Применение такой роликоопоры позволяет обеспечить требуемое взаимодействие между корпусом и опорой в любой период работы

Ж агрегата, что обеспечивает достаточную его надежность. 1 ил. 421962

Ф о р м у л а . и з о б р е т е н и я

Опора вращающейся печи, содержащая ролик с осью, корпус подшипника, раму и размещенный между рамой и корпусом подшипника упругий элемент, о .т л и ч а ю щ а я с я тем, что, с целью обеспечения возможности контроля положения оси печи и роликоопоры, упругий элемент выполнен в виде плоского бруса с чередующимися выступами на противоположных опорных поверхностях и снабжен установленными между выступами тензодатчиками.

Составитель Л.Петрова

Редактор В.Бугренкова Техред Д.Олийнык Корректор О.Кравцова

Тираж 561

Заказ 4412/35

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4

Изобретение относится к вращающимся печам, применяющимся в цементной, металлургической, химической и других отраслях промышленности.

Целью изобретения является обеспечение возможности контроля положения оси печи и роликоопоры.

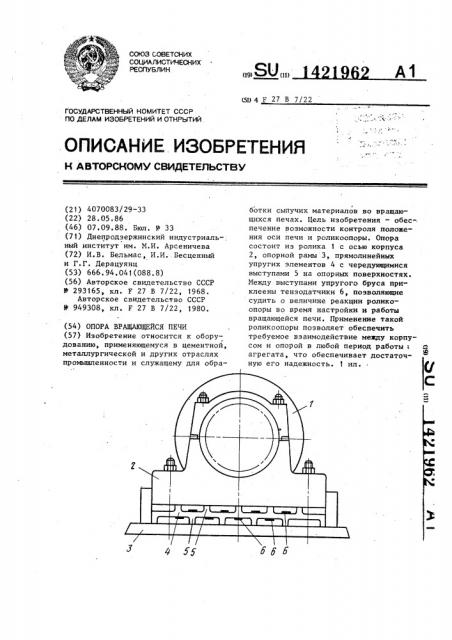

На чертеже показана опора вращающейся печи, общий вид.

Опора состоит из ролика 1 с осью, корпуса 2, опорной рамы 3, прямолинейных упругих элементов 4 с чередующимися выступами 5 на опорных поверхностях. Упругие элементы 4 установлены между корпусом 2 и рамой Э.

В промежутках между выступами упругого элемента наклеены тензодатчики 6.

Опора работает следующим образом.

При вращении барабана с искривленной осью последний, взаимодействуя с опорным роликом 1, через корпус 2 воздействует на выступы 5 упругого элемента 4. Вследствие дефор- 2 мации элемента 4 происходит снижение динамической составляющей нагрузки, а также деформация наклеенных между выступами 5 на упругом элементе 4 тензодатчиков 6. Суммарный сигнал от тензодатчиков 6 фиксируется измерительным устройством. Среднее значение нагрузок на опору зависит от правильности установки опорных роликов

1, а амплитуда колебания нагрузок зависит от величины искривления кор- .35 пуса печи. Поэтому по величине сигнала тензосхемы на опоре возможно контролировать и правильность установки опор и величину искривления оси корпуса печи в каждой точке опирания. 40

-Предлагаемая опора отличается простотой конструкции, может применяться без изменения конструкции существующих опорных узлов вращающихся барабанов. Применение в качестве измерительных устройств тензоэлементов, закрепленных между выступамиопорами 5 упругих элементов 4, позволяет повысить точность измерения нагрузок до 5-10Х, тогда как оптический контроль обеспечивает такое положение опор, что нагрузки на них отличаются на 70-100 от проектных.;

Кроме этого, инструментальная выверка позволяет контролировать положение опор только лишь в ремонтный период и период наладки, В процессе эксплуатации для контроля силового взаимодействия опор с корпусом барабана наиболее достоверные результаты дает предлагаемая конструкция опоры в сочетании с устанавливаемыми датчикам и 6.
