Реферат



Изобретение служит для расширения динамического диапазона преобразователя . Положительные полуволны поступают на вход операционного усилителя 2 через конденсатор 14, резистор 9 и через однополупериодный линейный выпрямитель. Последний включает операционный усилитель 1, резисторы 5, 7 и диоды 3 и 4. Отрицательная полуволна на операционный усилитель 2 поступает через конденсатор 14 и резистор 9. При этом результирующий коэффициент передачи вычисляется по формуле и отличается только знаком. I ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4 2027 А1 (191 (И. (sD 4 G 01 К 19/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4055067/24-21 (22) 11.04.86 (46) 07.09.88. Бюл. М 33 (72) А. А. Иванов (53) 621.317.7(088.8) (56) Волгин Л. И. Измерительные преобразователи переменного напряжения в постоянное. — М.: Советское радио, 1977, с. 81, 82, рис. 2.49.

Справочник по нелинейным схемам

/Под ред. Д. Шейнголда. - g.: Мир, 1977, с. 118. (54) ПРЕОБРАЗОВАТЕЛЬ СРЕДНЕВЦПРЯМЛЕННЬИ ЗНАЧЕНИЙ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ (57) Изобретение служит для расширения динамического диапазона преобразователя. Положительные полуволны поступают на вход операционного усилителя 2 через конденсатор 14, резистор 9 и через однополупериодный линейный выпрямитель. Последний включает операционный усилитель 1, резисторы 5, 7 и диоды 3 и 4. Отрицательная полуволна-на операционный усилитель 2 поступает через конденсатор

14 и резистор 9. При этом результирукиций коэффициент передачи вычисляется по формуле и отличается только знаком. 1 ил.

1422027

5рТК<, 1

1+p T R> 1+p C«R„

R5 R9 R1t величины сопротивлений резисторов 5, 9 и 11 соответственно;

С,, С<, С< — величины емкостей конденсаторов 13 — 15 соответственно.

Причем величины других элементов следует выбирать из условия

С„ К, 25

R«) ci Кв, « С<з Rq -. 1, 40 Формула изобрет ения

Преобразователь средневыпрямленных значений переменного напряжения, содержащий первый операционный усили45 тель, лнвертирующий вход которого через последовательно соединенные первые резистор и конденсатор соединен с первым входным зажимом преобразователя, второй входной зажим которого

50 соединен с неинвертирующими входами первого и второго операционных усилителей и вторым выходным зажимом преобразователя, инвертирующий вход первого операционного усилителя через второй резистор соединен с катодом первого диода, анод которого соединен с катодом второго диода и выходом первого операционного усилителя, инвертирующий вход которого через третий

Изобретение относится к преобразователям средневыпрямленных значений переменного напряжения в постоянное.

Целью изобретения является расширение динамического диапазона.

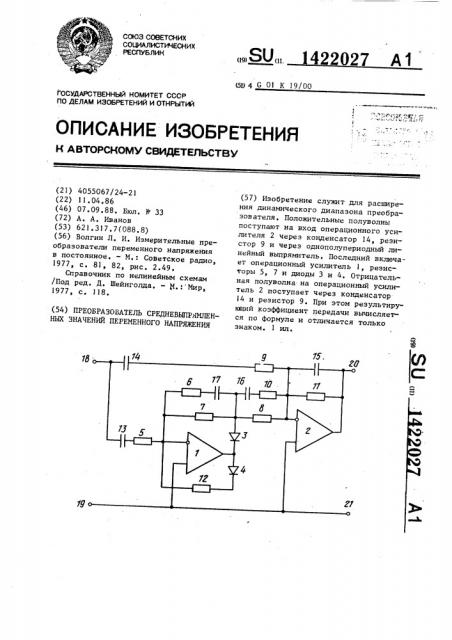

На чертеже представлена функциональная схема преобразователя средневыпрямленных значений переменного напряжения.

Преобразователь содержит два операционных усилителя 1 и 2, два диода

3 и 4, восемь резисторов 5 — 12, пять конденсаторов 13 — 17, два входных зажима 18 и 19 и два выходных зажима

20 и 21, причем входной зажим 18 через последовательно соединенные конденсатор 13 и резистор 5 соединен с инвертирующим входом операционного усилителя 1, а также через резистор

12 с — катодом диода 4, анод которого соединен с выходом операционного усилителя 1 и катодом диода 3, анод которого соединен с первыми выводами резисторов 7 и 8 и конденсаторов 16 и 17, второй вывод конденсатора 17 через резистор 6 соединен с вторым выводом резистора 7 и инвертирующим входом операционного усилителя 1, неинвертирующий вход которого соединен с входными зажимами 19 и 21 и неинвертирующим входом операционного усилителя 2, инвертирующий вход которого соединен с первыми выводами резисторов 9 и 11 конденсатора 15 вторым выводом резистора 8 и через резистор

10 с вторым выводом конденсатора 16, выход операционного усилителя 2 соединен с выходным зажимом 20 и вторыми ° выводами резистора 11 и конденсатора

15, второй вывод резистора 9 через конденсатор 14 соединен с входным зажимом 18.

Операционный усилитель l с резисторами 5, 7 и 12 и диодами 3 и 4 представляет собой однополупериодный линейный выпрямитель, а операционный усилитель 2 с резисторами 8 — 11 и конденсаторами 14 — 16 представляет собой усредняющий сумматор.

Преобразователь работает следующим образом.

Положительные полуволны на вход операционного усилителя 2 поступают непосредственно через конденсатор 14 и резистор 9, а также через однополупериодный линейный выпрямитель.

Отрицательные полуволны на вход операционного усилителя 2 поступают через резистор 9 и конденсатор 14.

При этом результирующий коэффициент передачи преобразователя составляет где р — оператор Лапласа;

2К Rs — К ° К; К zc R» где Ы вЂ” круговая частота.

Для положительной и отрицательной полуволн результирующий коэффициент передачи отличается только знаком, а при выполнении указанных условий на выходе преобразователя переменная составляющая напряжения ослабляется, а постоянная составляющая ограничивается только максимальной амплитудой выходного напряжения операционных усилителей 1 и 2.
